六旋翼重载AG无人机机架结构设计

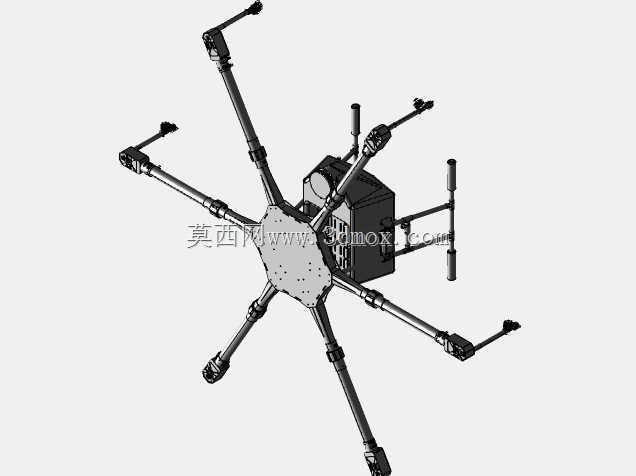

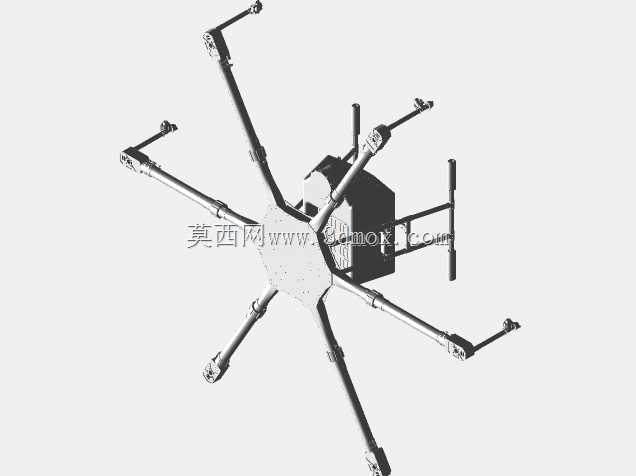

　　这套六旋翼飞行平台的机架结构，面向农林植保、低空巡检、轻型物资投送以及航拍挂载等场景展开。整机采用中心板向六个方向伸展机臂的布局，旋翼围绕机身呈放射状布置，相比四旋翼方案，在相同起飞重量下能够把单支机臂和单个动力单元的载荷压力分散开，也为后续增加药箱、吊舱、相机云台或任务电池预留了承载余量。

　　从结构思路上看，中心区域是整架飞机的受力核心。上下中心板承担机臂连接、飞控安装、电池固定、起落架支撑以及任务设备挂载等多重功能，板件上需要布置足够的连接孔位、减重区域和设备安装面。建模时中心板不能只按外形拉伸处理，还要考虑机臂根部的弯矩传递：六根机臂在飞行中持续承受升力、振动和突风载荷，根部连接位置如果孔位过密或板厚不足，容易出现局部变形甚至裂纹。因此中心板与机臂夹座之间通常通过双面夹持、螺栓锁紧或碳管夹件形成稳定连接，使机臂传来的力尽量分散到较大的接触面上。

　　机臂采用长杆式伸展结构，末端用于安装电机座和螺旋桨动力组件。六支机臂等角度分布，能够在旋翼转动时形成较均衡的升力环。臂长的确定与桨叶尺寸、相邻桨叶安全间隙、整机重心高度密切相关：桨距过小会带来气动干扰，桨距过大则会增加臂端弯矩并降低机架刚度。该模型中机臂从中心板向外逐渐延伸，末端设置电机安装接口，臂身上还保留了电调固定、走线或线束约束的空间。实际装配时，动力线和信号线通常沿机臂内侧或下方布置，既减少外露缠绕风险，也避免旋翼气流把线束吹起。

　　起落架部分采用侧向支撑框架形式，布置在中心机身下方，为电池、任务吊舱和腹部设备留出离地空间。起落架的高度并不是随意取值，需要结合最大挂载物外形、降落姿态倾斜量以及地面不平度综合确定。若用于植保作业，下方还要考虑药箱和喷杆的维护空间；若用于物流挂载，则要保证吊货释放过程中不会与支腿发生干涉。支腿与中心板连接位置需要承受着陆冲击，建模时应关注支撑件的受力方向，尽量让冲击载荷沿杆件轴向或通过加强座传递，而不是集中在单薄的连接板边缘。

　　外形尺寸方面，这类六旋翼平台的展开边界主要由机臂长度和旋翼直径决定。运输或收纳场景下，机臂是否折叠会直接影响外包装尺寸；若采用折叠结构，铰接件必须同时满足锁紧刚度和重复定位精度，否则机臂在飞行中产生微小间隙，会把振动放大到飞控和云台设备上。本结构的放射状机臂在完全展开后占用直径较大，但中心机身截面相对紧凑，设备安装集中，便于布线和检修。

　　安装边界上，中心板上方和下方应区分飞控、电池、GPS支架、任务载荷等区域。飞控宜靠近整机重心并保持减振安装，电池位置要方便快速更换，同时通过绑带或卡扣限制前后左右位移。相机、云台或投放机构挂接在腹部时，安装孔位不能与起落架支腿、机臂夹座冲突，还要保证镜头或传感器视场不被机臂遮挡。对于多旋翼设备而言，重心偏差会直接影响电机输出分配，因此三维布局阶段就要把电池、挂载和机架自身重量一起纳入重心校核。

　　从工程建模角度看，这类机架的价值不只在外观还原，更在于把杆系、板件、夹座、起落架和设备接口之间的装配关系表达清楚。机臂根部的夹持宽度、螺栓孔分布、电机座安装面、中心板叠层间隙以及起落架支撑角度，都会影响后续加工和实机装配。通过完整三维结构，可以在加工前检查旋翼干涉、线束走向、设备拆装顺序和着陆空间，减少样机阶段反复打孔、补板和重新支垫的问题。
