可调式壁炉烤肉旋转支架结构设计

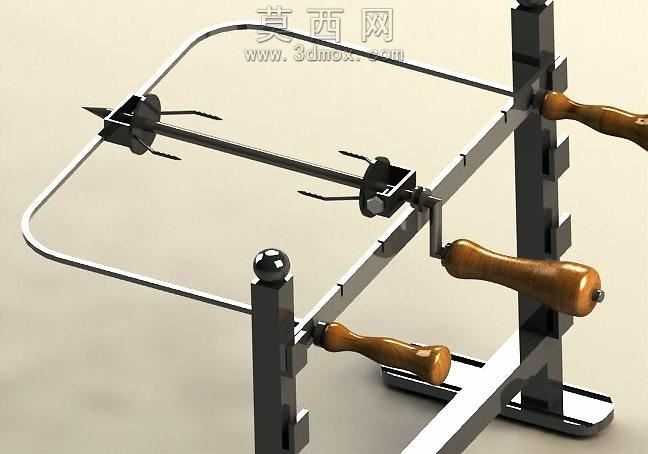

本作品为适配壁炉使用的旋转式烤肉支架三维模型，整体采用SolidWorks完成参数化建模，建模过程中严格遵循五金炊具的实际加工尺寸逻辑，对各部件的装配公差进行了合理预留，确保虚拟装配后无干涉错位问题。模型渲染阶段采用哑光金属材质搭配实木握柄材质，金属支架部分还原了冷轧钢表面的细微磨砂质感，木柄部分还原了实木纹理与温润的哑光漆面效果，通过三点布光模拟壁炉旁的暖光环境，清晰呈现出支架的结构层次与材质差异。结构设计上，支架主体采用48英寸可调式矩形框架，框架边缘做圆弧过渡处理避免使用时剐蹭，竖向支撑柱设置多档位调节卡槽，可根据食材尺寸、壁炉火焰高度灵活调整烤架的横向位置，适配整扇牛排、整只乳猪、羊腿等不同规格的烤制食材。旋转传动部分采用手摇式曲柄结构，曲柄与烤叉转轴通过卡扣式连接件固定，三个实木握柄分别对应转轴摇转、支架高度锁止、框架角度固定功能，握柄与金属杆衔接处设置金属挡片，避免使用过程中木柄松动滑脱。烤叉部分采用双尖式固定结构，搭配可滑动的定位卡扣，能够牢牢固定食材避免旋转过程中食材滑落，底部支撑脚做加宽防滑处理，放置在壁炉旁时具备足够的稳定性，不会因转动受力发生侧翻。设计思路围绕户外壁炉、家用嵌入式壁炉的烹饪需求展开，兼顾了承重能力、调节灵活性与使用安全性，所有部件均采用常见的五金加工工艺即可实现生产，无特殊异形结构，具备较高的实际落地可行性，模型完整还原了产品的装配关系与细节特征，可用于产品展示、结构优化、加工参考等场景。
