手动式管材切割工装夹具结构设计

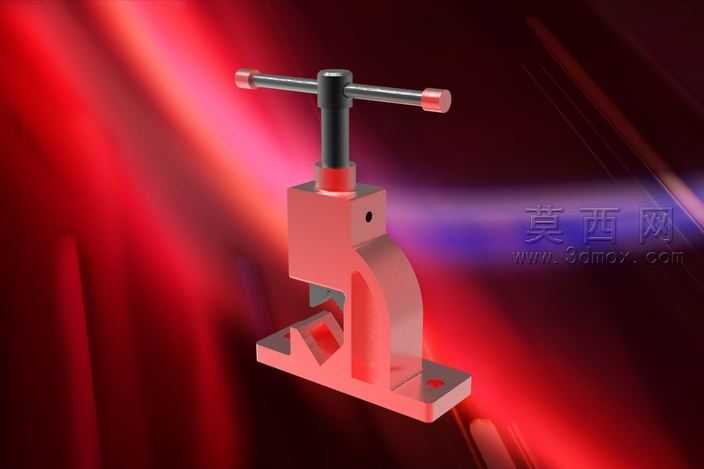

本作品为手动式切管工装的三维结构设计，建模过程采用SolidWorks完成全参数化特征构建，从底部安装基座开始逐步搭建整体结构：首先绘制带安装孔的L型支撑底座草图，通过拉伸凸台生成基体特征，在底座前端设计V型管材定位槽，保证不同管径的圆管放置时能够自动对中，避免切割过程中管材偏移。随后构建竖直导向立柱，为顶部的压下螺杆提供精准的滑动导向通道，立柱侧面开设定位销孔，用于限制螺杆的行程范围，防止过度进给损坏切割刀具。顶部的T型旋转手柄采用圆角过渡处理，建模时通过扫描特征生成手柄杆，两端加装防滑握套结构，提升手动操作时的握持舒适度，手柄与下压螺杆通过螺纹配合实现传动，旋转手柄即可带动下方的刀架组件垂直进给。刀架部分采用分体式装配设计，切割刀片通过楔形压块固定在刀座下方，刀座与导向立柱之间设计有滑动配合面，保证下压过程无卡顿，刀片位置正对V型槽的中心轴线，确保切割断面平整无斜口。渲染阶段采用红黑渐变的工业风背景，金属材质部分添加了细微的磨砂纹理与环境反射效果，红色漆面部件调整了高光粗糙度参数，模拟真实工业五金件的喷塑质感，手柄握套部分采用哑光橡胶材质，区分不同部件的材质属性。设计过程中重点考量了手动操作的力臂合理性，T型手柄的长度经过参数校核，保证普通操作人员无需过大握力即可完成薄壁金属管、塑料管材的切割作业，整体结构无冗余零件，所有连接部位均采用标准紧固件装配，方便后期的刀片更换与维护保养，底部安装底座的预留孔位可适配工作台面的螺栓固定，也可搭配快速夹具实现临时固定，适配小批量管件加工、现场管线维修等多种使用场景，V型定位槽的尺寸覆盖常见的小直径管材范围，能够满足日常五金加工、水电安装等场景的管材切割需求，整体结构紧凑，操作逻辑简单，无需外接动力源即可完成作业。
