三毫米直径一米长钢制绞合线缆

　　该钢制绞合线缆面向需要承受轴向拉力、反复弯折和空间约束的机械结构场景，常见于小型牵引机构、升降导向、设备门体联动、张紧装置、实验台架以及紧凑型传动系统中。与单根实心钢丝相比，多股绞合结构在相同外径下能够获得更好的柔韧性，弯曲经过滑轮、导向孔或狭窄走线槽时，应力不会集中在单一截面位置，而是分散到不同股线之间，从而提高疲劳寿命和装配适应性。模型以直径3毫米、长度1米的成品形态呈现，外形边界清晰，适合在整机布局阶段直接用于干涉检查、走线规划和支撑位置校核。

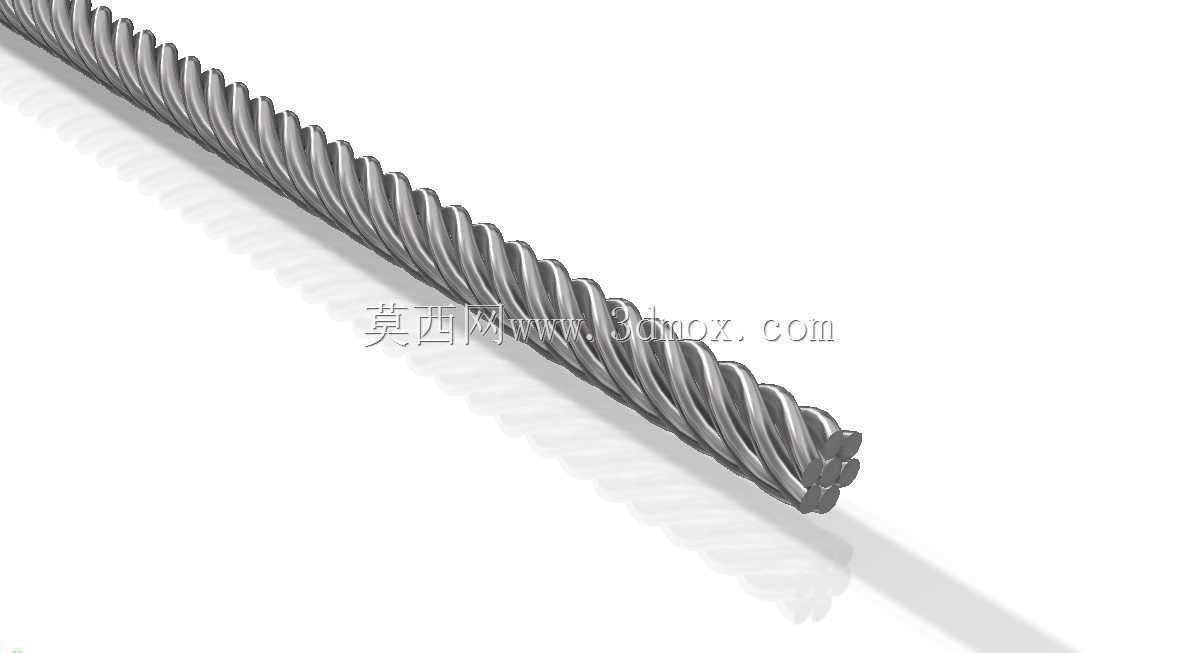

　　从结构表达上看，线缆采用多根细钢丝围绕中心区域螺旋绞合的方式形成连续圆柱轮廓。外层股线沿轴向保持稳定节距，表面呈现规则的螺旋起伏，端部可以看到各股线的截面聚集关系。这种表达方式不仅还原了钢缆的视觉特征，也保留了工程建模中最重要的空间信息：外径、走向、长度、绞合方向以及端部轮廓。对于结构设计人员而言，这些信息决定了线缆能否穿过支架孔、能否在护管内滑动、是否与相邻运动部件发生摩擦，以及端部固定件需要预留多大夹紧范围。

　　在实际设备中，这类细直径钢索通常不承担大吨位吊装任务，而多用于轻载拉拽、位置保持和柔性传力。例如，在小型升降机构中，钢索一端连接滑动部件，另一端绕过滑轮接入卷绕轮或张紧螺钉；在门盖联动结构中，它可以把把手的位移传递到远端锁扣；在试验夹具里，它可作为弹性加载或配重导向的承拉元件。由于钢索只能承受拉力，不能承受压力和弯矩，布置时需要让走向尽量贴合受力方向，避免侧向挤压。若路径中存在转折，应设置半径足够的导向轮或圆弧护槽，过小的弯曲半径会使外层股线局部受力加剧，长期运行后出现断丝、松股或磨损。

　　建模思路上，重点不在于把每一个材料层都做成复杂实体，而在于准确表达绞合件的连续几何关系。螺旋股线沿同一轴线重复缠绕，节距决定了表面纹理密度，也影响视觉上的粗细感。若节距过小，股线扭转剧烈，柔性虽然增加，但成型后表面接触和内部摩擦也会增强；若节距过大，线缆接近平行束，弯曲时各股线协同受力能力下降。3毫米外径属于较小规格，在一米长度范围内，整机模型中往往需要同时考虑直线段和弯曲段的表示方式：用于静态展示时可保留完整螺旋外形；用于大型装配仿真时，也可将其作为路径参考件，用简化圆柱或柔性线缆曲线替代，以控制模型体量。

　　安装边界方面，端部连接是设计中不能忽略的环节。钢索本身没有像刚性杆那样的螺纹或销孔，通常需要通过压接套、钢丝绳夹、绕线固定座、张紧螺栓或卷绕轮实现连接。直径3毫米的规格对穿孔和夹槽尺寸较敏感，过孔过小会刮伤外层股线，过孔过大则容易在受拉时产生剪切摆动。端部固定后，应保证拉力沿缆体轴线传递，避免在出口位置形成急弯。若设备运行中存在振动，张紧机构需要留出调节量，因为钢索在初期承载后会出现一定结构伸长，股线间贴合状态也会逐渐稳定。

　　外形尺寸上，1米长度足以覆盖多数桌面设备、小型机架和门体传动距离，但在三维装配中不能只按直线长度取用。实际走线经过滑轮、护管、折弯或固定点后，所需长度会增加，且端部压接和缠绕还会占用额外余量。布局时应按中心路径计算展开长度，并在两端预留调节和返工空间。钢缆外轮廓虽然名义直径为3毫米，螺旋表面仍具有起伏，穿管或嵌入槽道时建议按最大外廓考虑间隙，不能简单按光滑圆柱的理论直径处理。

　　该模型的价值在于把柔性承力件以可见、可测量的方式放入机械系统中，使设计者能够直观判断拉线路径、弯曲半径、固定端位置和周边零件间隙。对于选型阶段，它提示工程师关注的不只是破断拉力，还包括绞合方向、端部固定方式、导向件材料、表面磨损环境以及维护时的张紧调整。钢缆在设备中往往体积很小，却承担着传力和安全限位作用，几何路径一旦处理不当，就可能造成卡滞、异响、过早断丝或运动不同步。因此，在结构设计早期将其作为完整零件纳入装配，比后期在二维图纸上补充一根示意线更能暴露真实问题。
