卧式玻璃纤维储排水罐体结构设计

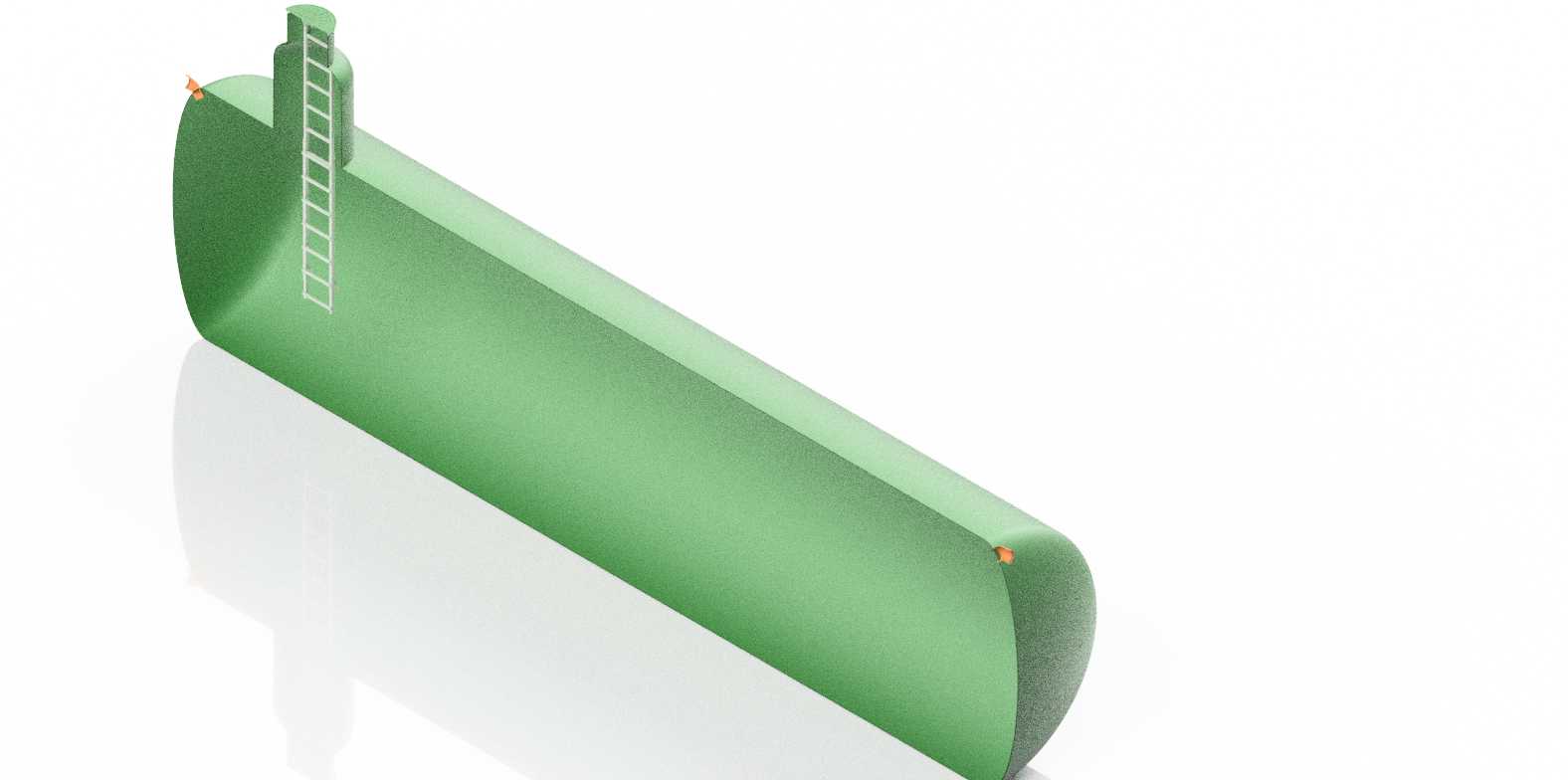

　　在市政给排水、工业厂区中水回用、小型分布式污水处理站点的配套储水单元设计中，卧式玻璃纤维材质的储排一体化罐体是应用占比极高的一类储液设施，这类罐体替代了传统碳钢、混凝土储池的多数应用场景，尤其在地质承载力偏弱、地下水位偏高的施工区域，玻璃钢材质的轻量化、耐腐特性能够大幅降低基础施工成本与后期运维频次。本次呈现的罐体采用卧式单筒结构，主体为等直径圆柱筒身，两端采用标准椭圆封头收口，其中一端封头顶部预留垂直向上的人孔及爬梯结构，方便运维人员进入罐体内部开展清淤、检修作业，爬梯直接贴合筒身外壁固定，无需额外设置独立梯架，减少现场安装的焊接、固定工序。

　　从结构受力角度看，卧式罐体的支撑受力点分布在筒身下部两个弧形鞍座位置，设计阶段需要校核筒身壁厚在满水载荷下的环向挠度，玻璃纤维缠绕成型的筒身可以通过调整环向、纵向纤维的缠绕铺层比例，匹配不同安装区域的地震烈度、土壤侧压力要求，当罐体采用地埋式安装时，外壁的纤维层还需要额外增加抗紫外线、抗土壤微生物腐蚀的树脂面层，避免长期埋地出现层间剥离问题。罐体的有效容积为100立方米，筒身直径3200mm，这个尺寸参数是经过运输边界校核的——国内公路常规运输的限宽为3.4米，3200mm的筒身直径加上外部防腐层、鞍座的总宽度能够控制在3.35米以内，不需要办理超宽运输许可，大幅降低设备从生产厂区到安装现场的物流成本，同时筒身长度可以根据容积需求匹配，100立方规格对应的筒身长度约12米，能够适配多数中小型站点的占地边界，不需要额外拆分罐体现场拼接，减少拼接部位的渗漏风险。

　　在功能接口设计上，罐体的进水口设置在靠近爬梯端的封头上部，排水口设置在另一端封头的下部最低点，保证排污、排空时罐内无积液残留，同时筒身顶部预留排气口、溢流口接口，下部预留液位计安装口、排污口，所有接口均采用法兰连接形式，法兰的预埋钢板在罐体缠绕成型阶段就与纤维层一体固化，避免后期开孔安装法兰出现的渗漏点。不同于立式储罐的高重心设计，卧式罐体的重心高度仅为筒身半径位置，安装时的抗倾覆性能更优，尤其在地面安装场景下，不需要做过高的混凝土基础，仅需要两个与筒身弧度匹配的混凝土鞍座，铺设橡胶减震垫即可完成固定，地埋安装时也不需要做全包裹的混凝土池壁，仅需要在罐体周围回填级配砂石夯实即可，施工周期比传统混凝土储池缩短70%以上。

　　从材料特性来看，玻璃纤维增强塑料的罐体内壁光滑，流体阻力小，储存污水、中水时不容易挂壁结垢，长期使用不需要频繁做内壁防腐处理，正常运维条件下使用寿命可以达到50年以上，远高于碳钢储罐的10-15年防腐维护周期。在建模过程中，需要重点关注封头与筒身的过渡段曲面连续性，避免出现折线棱角导致的应力集中，爬梯的踏步间距按照300mm的人体工程学尺寸设置，踏步与筒身的连接点采用局部加厚的纤维铺层补强，避免人员攀爬时连接部位出现开裂。同时罐体的壁厚设计采用渐变形式，筒身中部承受弯矩最大的区域壁厚适当增加，靠近封头的位置因为封头的加强作用可以适当减薄，在保证结构强度的前提下尽可能降低罐体自重，减少材料成本。这类储排水罐体不仅可以用于市政给排水系统，还可以应用在农田灌溉的储水、工厂消防水储备、小型化工项目的中性废液临时存储等场景，不同应用场景下只需要调整内壁的树脂层材质，比如存储消防水时采用食品级树脂，存储弱酸弱碱废液时采用乙烯基树脂，不需要改变整体的结构外形，具备极强的场景适配性。安装阶段需要注意，罐体吊装时的吊点必须设置在鞍座对应的筒身位置，不能直接吊爬梯、封头接口等部位，避免局部受力过大导致结构损坏，回填时必须对称分层夯实，避免单侧压力过大导致罐体出现椭圆变形，影响接口的密封性能。
