内衬混凝土检查井预制构件三维结构

　　市政地下管网系统中，检查井作为管线接驳、运维检修的核心节点构件，其结构精度直接影响管网安装效率与长期运行密封性，本次建模覆盖的带内衬混凝土井段，是适配雨污分流、老旧管网改造场景的预制类井体部件，区别于传统现浇混凝土井，预制带内衬的井段可大幅缩短现场施工周期，减少现场湿作业带来的质量波动。

　　从实际工程用途来看，这类带四分之一承插结构的混凝土井段，主要用于井室不同高程段的拼接，内侧的防腐内衬层可抵御污水中酸碱介质、杂质冲刷对混凝土基体的侵蚀，延长井体整体使用寿命，避免传统混凝土井长期使用后出现的内壁剥落、渗漏等问题，适配市政排水、工业排污、小区室外管网等多种地下管线场景的井室搭建需求。

　　在功能特性设计上，建模时重点还原了不同规格井段的承插配合边界，每一段井体的端部承口与插口尺寸做了公差适配，确保现场拼接时可直接对位安装，配合密封胶圈即可实现井段间的防水密封；内侧的内衬层与混凝土外壁做了贴合结构处理，避免内衬层在长期使用中出现脱层、移位问题，井壁厚度根据不同公称直径做了对应匹配，兼顾结构承压能力与材料用量控制，既满足地下覆土荷载、地面动载的承压要求，也不会因壁厚过大造成不必要的材料浪费。

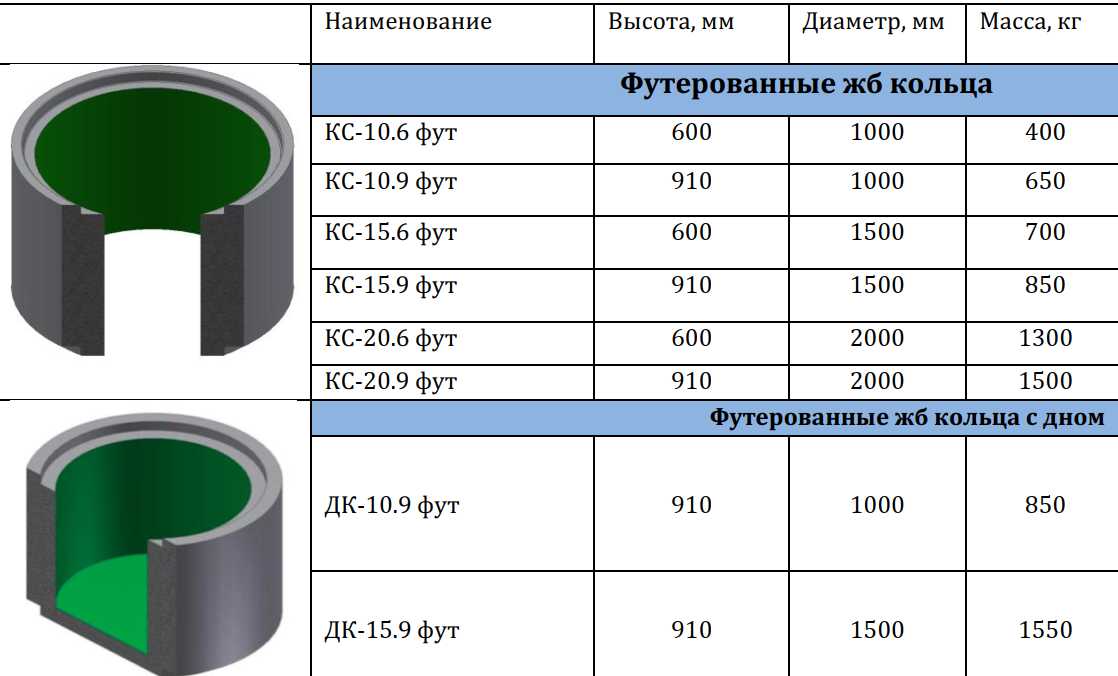

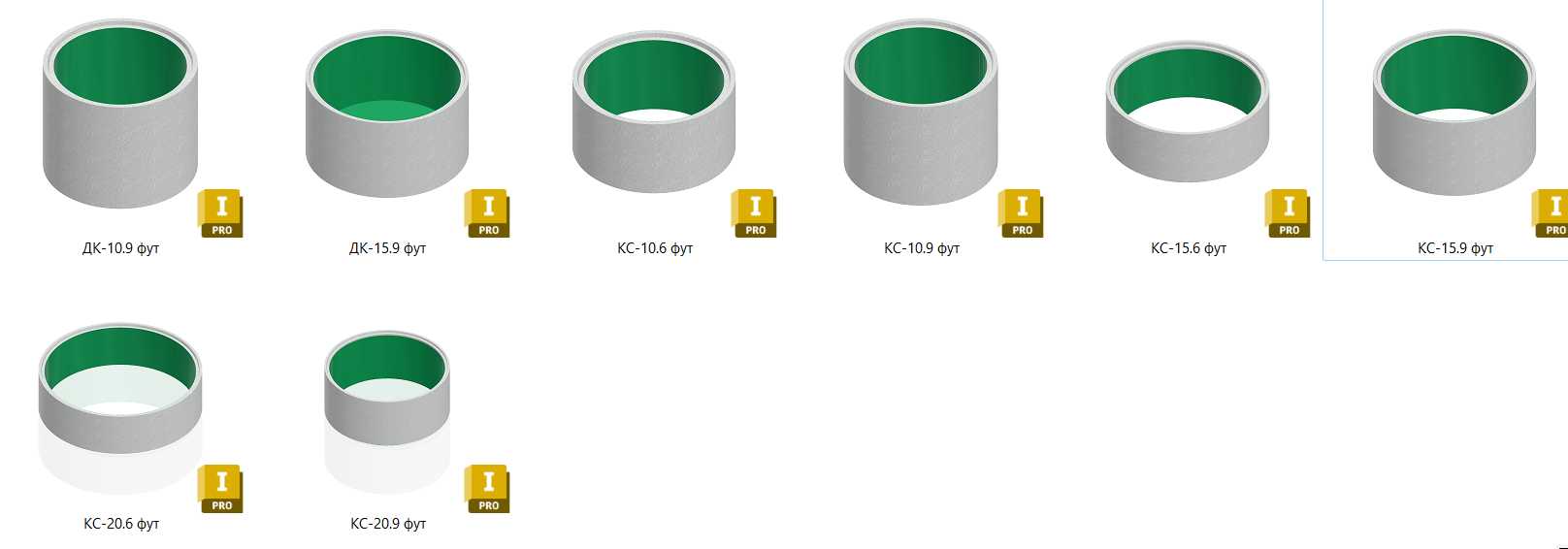

　　设计思路上，整个系列井段采用模块化参数化逻辑搭建，覆盖KC-10.6、KC-10.9、KC-15.6、KC-15.9、KC-20.6、KC-20.9等多种常用公称规格，不同规格的井段高度、内径、壁厚均对应市政管网常用的井室尺寸标准，可根据实际井深需求自由组合拼接，无需额外切割调整；建模过程中对井体端部的承插台阶做了细节还原，台阶的深度、倒角尺寸均匹配实际预制构件的生产工艺要求，避免出现安装时卡滞、密封面贴合不严的问题，同时内衬层的厚度保持统一，适配不同规格井段的防腐需求，无需针对不同井径单独调整内衬施工参数。

　　外形尺寸与安装边界方面，不同规格井段的内径覆盖1000mm至2000mm级别的常用井径，单段井体高度适配现场吊装作业的重量限制，确保常规施工吊装设备可直接完成转运与对位安装；井段的外径尺寸预留了周边回填作业的操作空间，安装时承插端的对位基准做了标识性结构还原，现场施工人员可快速识别安装方向，避免错装；井体的外表面做了粗糙面结构还原，确保回填后井体与周边土体的摩擦力足够，避免井体出现沉降移位问题，端部的密封槽位置、尺寸精度在模型中做了精准还原，可直接用于预制生产的模具设计参考，也可用于管网施工前的安装模拟，提前预判不同井段组合后的整体高程、接口位置是否匹配现场管线接驳需求。

　　这类预制内衬混凝土井段的三维结构还原，可直接用于预制构件厂的模具开发、施工单位的施工方案模拟、管网设计阶段的井室选型校验，相较于传统二维图纸，三维模型可直观呈现不同规格井段的拼接关系、接口细节，帮助设计与施工人员快速理解结构逻辑，减少因图纸理解偏差造成的生产、安装错误，尤其在老旧管网改造项目中，可通过模型提前模拟井室与既有管线的接驳位置，提前调整井段组合方案，降低现场施工的改造成本与时间成本。
