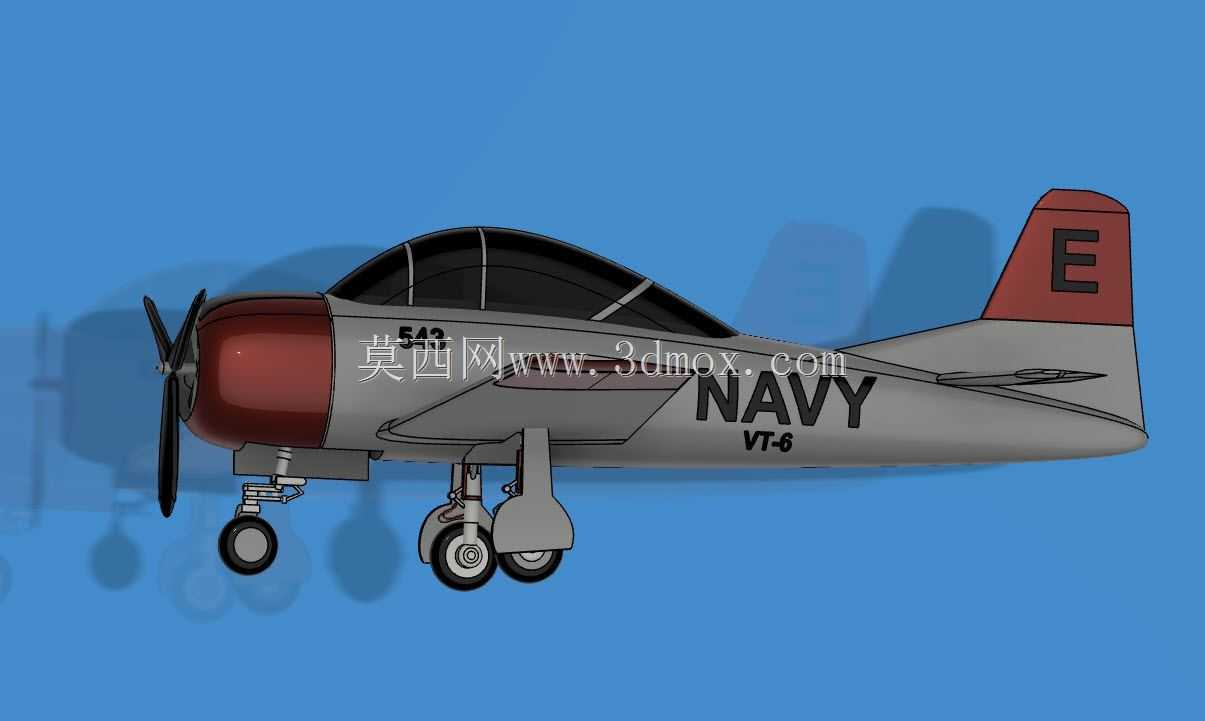

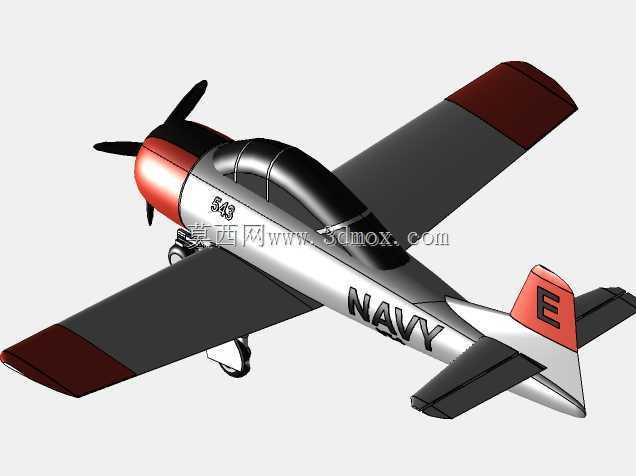

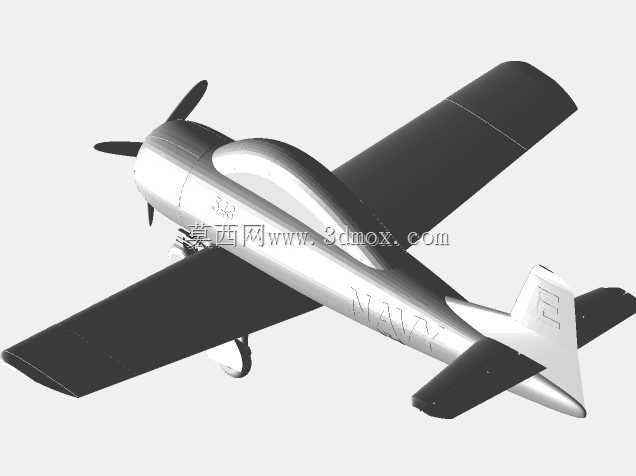

北美T-28特洛伊军用教练机三维建模

　　本次建模的T-28特洛伊机型，作为上世纪中期列装的径向活塞动力军用教练机，其三维结构还原完全围绕实际服役场景的功能需求展开，建模过程中优先梳理了该机在不同应用场景下的结构差异：作为空军、海军基础教练机使用时，机身结构预留了双操纵系统的安装空间，前后串列座舱的框架尺寸严格按照实际视界要求设定，前座飞行员的下视角、后座教官的前向观察通道均做了结构避让，座舱盖的圆弧曲面曲率匹配实际风挡的光学安装角度，避免出现建模曲面与实际装机玻璃曲率偏差导致的视界失真问题。作为平叛作战机型改装时，机翼下的挂点结构做了独立的装配层级划分，每个挂点的承力框位置、接口尺寸均对应实际改装的武器挂载边界，机身下部的装甲安装位预留了对应的厚度空间，与教练机版本的轻量化机身结构形成明确的结构区分。民用特技与飞行表演版本的机型结构，则针对减重需求调整了蒙皮厚度的建模参数，机身尾部的烟幕系统安装管路做了内置的结构布线，与军用版本的机载设备安装位形成结构差异。

　　从功能特性的建模还原来看，该机的径向活塞发动机舱做了分块式结构建模，发动机整流罩的快拆结构、散热风门的开合角度均做了可动结构预留，整流罩与发动机架的安装边螺栓孔位完全对齐实际装配基准，螺旋桨的桨叶翼型匹配当时低速教练机的气动需求，桨毂的变距机构做了简化但符合实际传动逻辑的结构表达，桨叶的转动范围、顺桨位置均设置了对应的限位结构。起落架系统采用后三点式布局，主起落架的减震支柱行程、机轮的转向角度均按照实际地面滑行的参数设定，尾轮的锁止机构、与方向舵的联动结构做了对应还原，起落架舱的舱门开合顺序、收放路径完全避开机身内部的油箱、管路安装空间，避免出现结构干涉问题。机身中段的主油箱舱做了独立的腔体建模，油箱的安装固定带、加油口位置均对应实际机身表面的开口位置，燃油管路的走向沿着机身纵梁布置，与操纵钢索、机载电缆的路径做了分层设计，完全符合当时军机的布线规范。

　　设计思路上，整个建模过程遵循从基准骨架到蒙皮再到内部结构的正向建模逻辑，首先以机身对称面为基准建立全机坐标体系，机翼的安装角、水平尾翼的上反角、垂直尾翼的后掠角度均以实际气动布局参数为基准，机身的长桁、隔框结构按照半硬壳式机身的受力路径布置，隔框的站位间距对应实际机身的开口位置，在座舱、发动机舱、起落架舱等大开口位置做了加强框的结构补强，避免建模时出现受力结构缺失的问题。机翼采用单翼布局，翼型为低速层流翼型，机翼内部的翼梁、翼肋结构按照承力需求布置，副翼、襟翼的转轴位置、偏转角度均设置了对应的运动副，襟翼的滑轨结构、作动筒安装位做了细节还原，保证操纵面的运动逻辑与实际机型一致。尾翼的操纵结构与机身操纵系统做了联动关联，升降舵、方向舵的调整片结构也做了对应建模，还原实际飞行中的配平功能。

　　外形尺寸与安装边界方面，建模时严格控制全机的长宽高比例，机身长度、翼展、机高的比例完全匹配实机参数，机身截面的椭圆度从机头到机尾平滑过渡，没有出现曲面畸变的问题。各部件的安装边界均做了干涉检查：螺旋桨转动时的桨尖轨迹与机头整流罩、地面的最小间隙符合实际安全距离，起落架完全放下时的停机角、主轮距满足地面滑行的稳定性要求，座舱盖打开时的运动轨迹不会与机身尾部、垂尾结构发生碰撞，机翼挂点挂载副油箱或武器时，外挂物与机身、襟翼的间隙满足收放与气动安全要求。机身表面的铆钉线、检查口盖、天线安装座等细节均按照实机的布置位置还原，海军版本的尾钩结构、着舰标识对应的机身加强结构也做了对应表达，保证不同版本机型的结构特征准确区分，整个模型的结构层级清晰，可直接用于气动仿真、结构受力分析、虚拟演示等不同工程场景。
