教育研究用对称变形翼结构设计

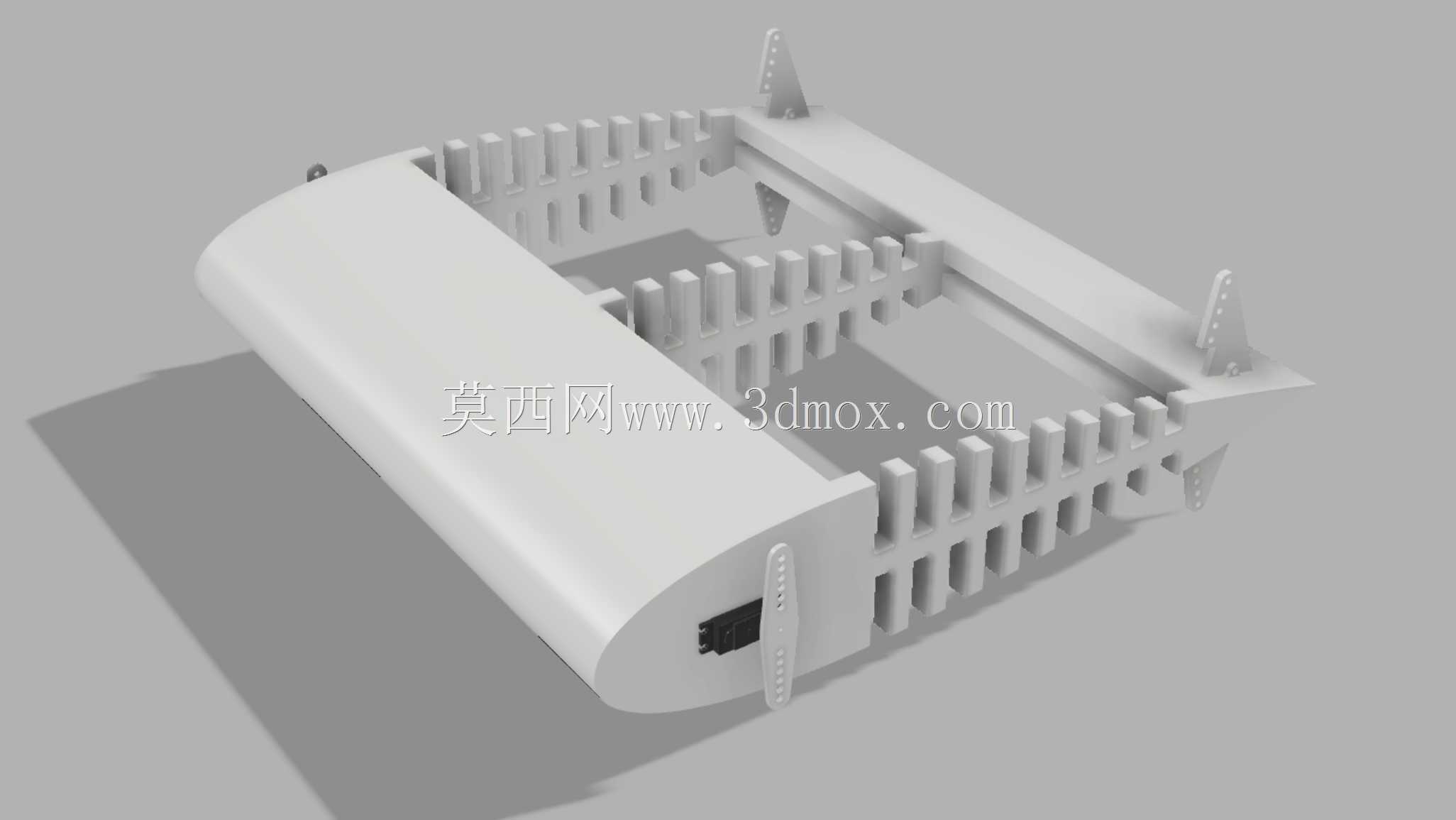

　　这套变形翼结构的建模工作，最初是围绕低速小型飞行器的翼型自适应调整需求展开的，在实际教学演示与原理验证场景中，它不需要追求载人航空级别的极端载荷冗余，而是要把翼面弯度连续变化的机械逻辑完整呈现出来，让结构设计方向的从业者能直观看到可变翼机构从动力输入到翼面形变的完整传力路径。从整体布局来看，该结构没有采用传统变形翼复杂的多段铰接蒙皮方案，而是用一体式带格栅肋条的柔性承力框架作为核心，两侧对称布置的安装耳座预留了与飞行器机身主梁对接的孔位，安装边界完全贴合小型验证机的机翼根部接口，整体展向长度适配1至2米级别的试验无人机翼展，弦向宽度控制在常规低速翼型的合理区间，不会额外增加过多机身迎风面积。

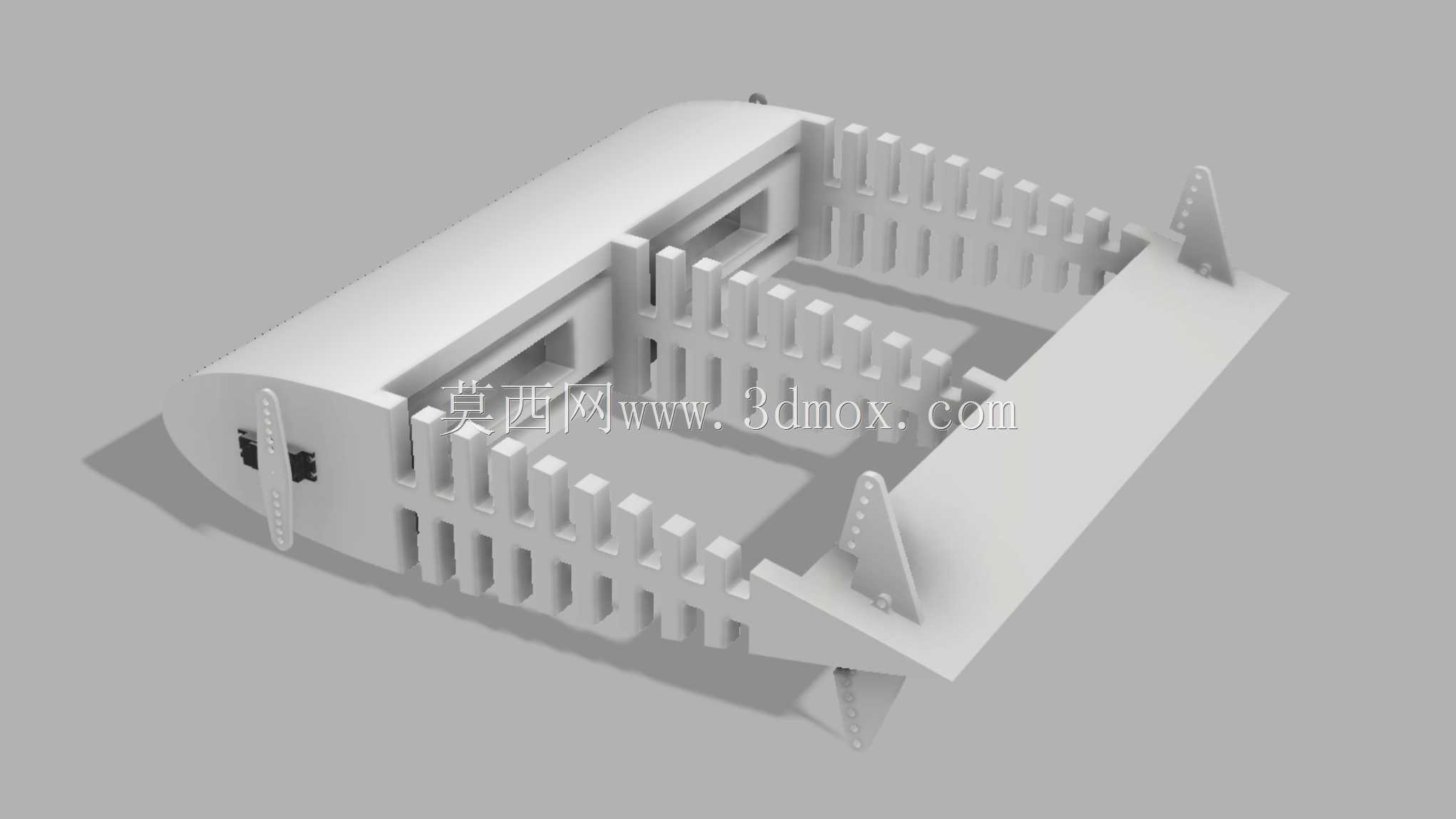

　　在功能实现逻辑上，这套结构的核心作用是通过内部格栅肋条的受控偏转，带动整个翼面的弯度发生连续改变：当飞行器需要提升低速升力时，翼面后缘格栅同步向下偏转，等效增加翼型弯度，获得更高的升阻比，缩短起降滑跑距离；当进入高速巡航阶段，格栅肋条回位至接近平直的状态，翼型弯度减小，降低飞行阻力。格栅肋条采用等间距排布的柱状支撑结构，每一根肋条都与上下翼面的承力蒙皮骨架铰接，相邻肋条之间预留了足够的摆动间隙，不会在形变过程中发生运动干涉，同时这种镂空格栅结构大幅降低了整体自重，对于对重量极其敏感的小型航空验证设备来说，自重控制的收益远高于传统实心翼肋方案。

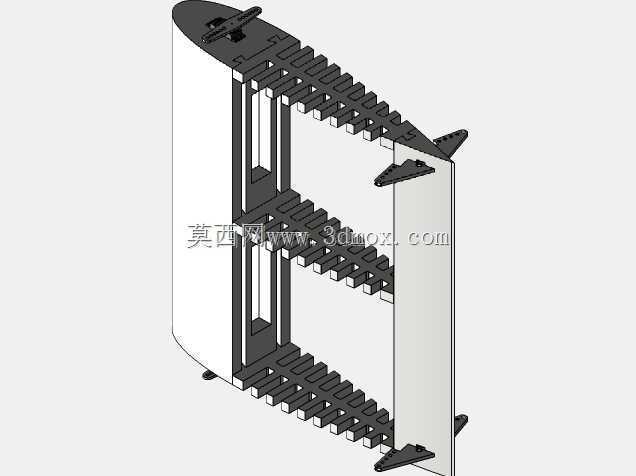

　　设计过程中首先要敲定的是对称变形的同步性约束，左右两侧翼面的偏转机构必须保证形变行程完全一致，否则会在飞行过程中产生不对称升力，诱发不必要的滚转力矩，因此在根部传动区域预留了统一的动力输入接口，可以单台舵机通过联动轴同时驱动两侧格栅组，从机械根源上消除两侧动作不同步的隐患。翼面的前缘部分采用了圆滑过渡的流线型实心整流造型，没有布置活动机构，这部分的作用是维持翼型前缘的气动外形完整性，避免活动缝隙破坏前缘的气流附着，同时实心前缘也作为整个翼面的主承力梁，把两侧格栅肋条的根部载荷全部传递到机身对接点，结构受力路径非常清晰：气动载荷先作用在翼面蒙皮与肋条上，再通过肋条根部的铰接座传递到前缘主承力梁，最后经由两端的安装耳座传入机身主梁，没有多余的传力环节。

　　从安装适配的角度看，翼尖位置预留的小型铰接耳片并非用于连接机身，而是为后续加装副翼或者翼梢小翼预留接口，在基础变形翼功能验证完成后，可以直接在该耳座上拓展附加气动面，不需要重新修改主翼体的结构。整个结构的所有活动配合面都预留了合理的装配间隙，在三维建模阶段就完成了全行程的运动干涉检查，肋条从最大下偏角度到最大上偏角度的整个运动过程中，相邻零件之间不会出现碰撞摩擦，格栅之间的镂空槽尺寸也经过反复核对，既保证了足够的形变活动空间，又不会因为槽口过宽导致翼面整体刚度不足。

　　在教学应用场景中，这套结构可以直接拆解展示可变翼机构的设计思路：很多初学者在设计变形翼时容易陷入追求复杂机构的误区，堆叠大量连杆齿轮反而导致结构过重、可靠性下降，而这套方案用最简单的铰接格栅加整体承力梁的布局，就实现了翼型连续可变的核心功能，非常适合用于航空结构设计课程的原理演示，也可以作为小型长航时无人机的自适应机翼原型，在实际试飞验证中测试不同弯度下的气动效率变化。结构的对称设计也大幅降低了后续仿真分析的工作量，只需要对单侧翼面进行有限元载荷校核，就可以通过对称约束得到整个翼面的应力分布结果，缩短研发迭代的周期。
