无人机云台摄像头万向挂载支架

　　这套挂载结构面向小型无人机机载摄像任务设计，核心作用是在飞行平台与摄像载荷之间建立可活动、可锁紧、可隔振的机械连接。实际使用中，飞机会遇到起降冲击、阵风扰动、姿态快速变化以及电机持续振动，若摄像头直接刚性固定在机腹或机臂上，画面容易出现抖动，安装孔位也会承受反复交变载荷。该结构通过多段铰接臂、回转支座和顶部安装板，把载荷姿态调整与振动传递路径分开处理，使摄像头在俯仰、偏航等方向具备调整余量，同时利用支架自身的几何布局降低不必要的刚性耦合。

　　顶部板件采用大面积异形轮廓，四周布置多个圆孔与长槽，并不是单纯为了减重。圆孔可对应标准螺栓穿装，长槽则提供安装位置微调能力，适配不同机架横梁间距或摄像模块孔距。板边缘的弯折和局部凸台用于提高薄板的抗弯刚度，避免在载荷重量不大但振动频率较高时出现板面颤振。中部圆形凸台与下方回转件配合，形成主要旋转支承区域；周边螺钉位置将上下零件压紧，保证调整后能够可靠固定。

　　下方铰接臂是整个结构中受力较复杂的部分。臂体采用折弯式或铣削式立壁形态，侧壁开孔既减轻质量，又让螺钉、轴销穿过，形成多关节连接。关节处没有采用复杂的大型轴承总成，而是以小轴销、衬套和压紧螺钉实现紧凑转动，这在轻载航拍场景中更符合重量与成本约束。设计时需要关注轴孔间隙：间隙过大，画面会出现松散晃动；间隙过小，温度变化或轻微加工误差后可能卡滞。臂端的叉形支座用于承接摄像头或云台底座，两个侧向安装面可限制载荷绕螺栓轴线翻转。

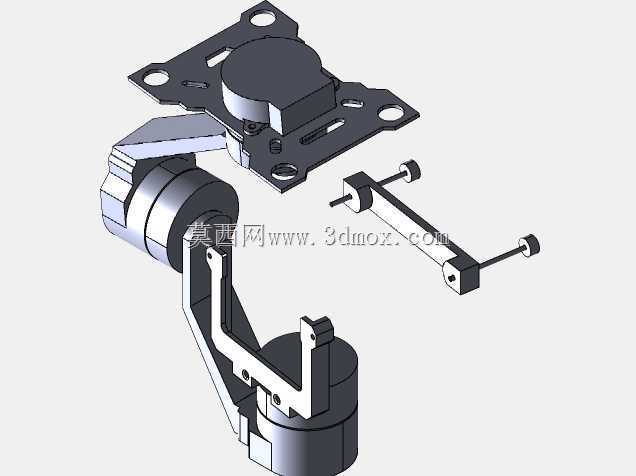

　　图中单独展示的细长连杆组件属于辅助支撑或阻尼联动部分。它两端带有关节连接头，杆身细长，可在支架运动过程中约束某一自由度的轨迹，或配合外置阻尼件抑制摆动。此类杆件在装配时要特别注意两端关节中心距，若长度偏差较大，会使支架在极限角度处产生别劲，甚至把力矩反传到顶部安装板。连杆与主臂并非承受同样量级的载荷，主臂承担摄像头重力和惯性力，连杆更多负责轨迹同步和姿态稳定，因此截面可以做得较轻，但连接头的防松不能省略。

　　从安装边界看，顶部板需要贴合机架承载面，紧固件下方应设置垫圈或局部加强片，避免薄板压痕。支架向下展开后会占用机腹下方空间，选型时要核对摄像头宽度、长度以及上下摆动范围，防止镜头在俯仰动作中碰到机臂、起落架或外壳。回转区域周围应留出走线空间，摄像头线缆可沿臂体侧面布置，并在关节处保留弯曲余量；若线缆绷得过紧，关节转动会被牵拉，长期飞行后线材根部也容易断裂。

　　结构材料可优先选用铝合金板件加工或轻质高强度工程塑料制作。金属件适合承受螺纹反复锁紧和较大挂载重量，塑料件则有利于减重和吸收高频振动，但关键轴孔位置需考虑耐磨性。表面处理以阳极氧化、喷砂或黑色涂装为主，既能减少反光对航拍画面的影响，也能提高户外使用时的耐蚀能力。装配过程中，旋转关节应先调整到转动平顺但无明显旷量的状态，再锁紧侧向螺钉；顶部板与机架连接时建议按对角顺序紧固，避免板件受扭。

　　在维护层面，这类万向挂载最常见的问题不是静强度破坏，而是长期振动后螺钉松动、轴孔磨损和塑料件疲劳。关节螺钉可采用防松胶或尼龙锁紧螺母，但不能把转动副锁死。每次更换摄像载荷后，都应重新检查重心位置：载荷重心尽量靠近主回转轴线，偏心过大会让飞机姿态控制负担增加，也会使支架在加速时产生明显摆锤效应。对于需要增稳的任务，该结构可作为被动安装架使用，也可作为两轴或三轴云台的机械底座，上方连接无人机，下方固定伺服云台或相机，再通过连杆和限位结构限制超程。

　　建模时需要把爆炸状态下的轴销、垫片、螺钉和连杆全部还原，不能只建立外观曲面。因为该类结构的工程价值主要体现在孔位配合、运动干涉和装配顺序上：顶部板孔距决定机架适配性，关节轴径决定转动寿命，臂体开档宽度决定摄像头安装空间，连杆长度决定运动轨迹。完成三维装配后，应模拟支架上下俯仰和左右回转的极限位置，检查线缆、镜头、连杆与主臂之间是否存在干涉，并核对紧固件工具是否能够伸入操作。这样得到的结构不仅是一个展示用挂载外形，更能直接服务于小型无人机摄像系统的安装、改型和样机验证。
