小型涵道式FPV穿越机机架结构设计

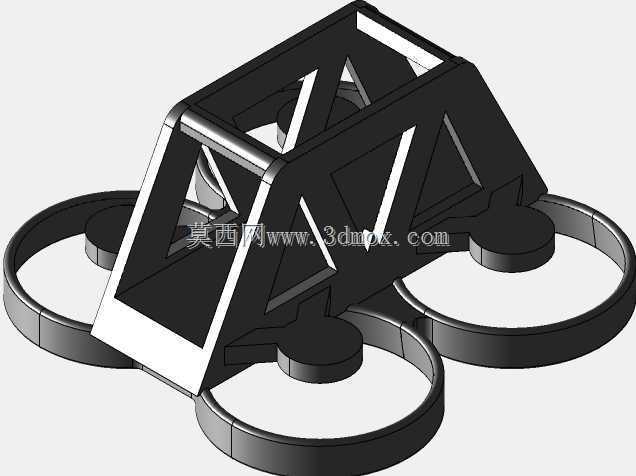

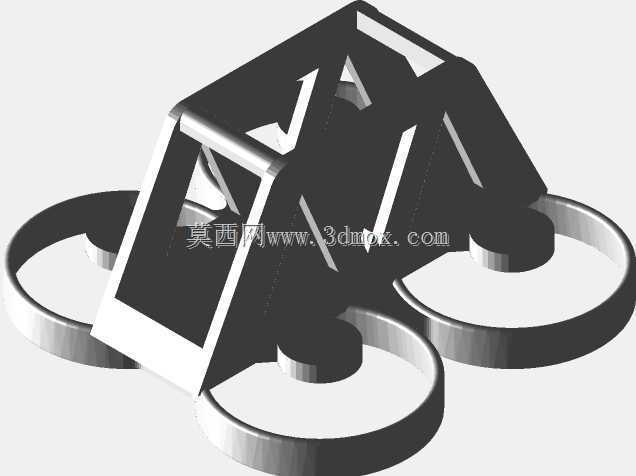

　　这款涵道式FPV机架的设计，核心围绕室内近距飞行、狭小空间穿越的实际作业场景展开，区别于常规开放式桨叶的穿越机机架，涵道环的集成设计首先解决了近距飞行时桨叶剐蹭障碍物、墙面、管线的问题，在建筑内部巡检、狭窄管廊探查、室内影视航拍这类场景下，桨叶被涵道环完全包裹，即便机架侧面触碰障碍物，也不会出现桨叶打物炸机的情况，大幅提升复杂狭小环境下的飞行容错率。从结构设计思路来看，整体采用一体化桁架式承载框架，上半部分的主体承载区做了三角镂空加强结构，熟悉航模结构设计的从业者都清楚，三角筋结构在同等耗材重量下的抗扭、抗冲击性能远高于平直筋结构，机架主体的四个延伸臂直接和涵道环做一体化衔接，没有额外的拼接装配面，既减少了装配累积误差，

　　也避免了飞行震动下臂根连接处的应力断裂问题。机架顶部预留的安装槽位，完全匹配主流FPV飞控、图传模块、摄像头的安装孔位，摄像头安装位做了15度到30度的倾角调节余量，适配不同飞行速度下的视角需求，飞控安装区预留了减震棉的安装间隙，避免机架硬连接直接传递电机震动到飞控传感器，影响飞行姿态解算的精度。四个涵道环的内径尺寸匹配常规2.5寸穿越机桨叶，涵道环的轴向宽度比桨叶厚度宽出3mm，既可以完全包裹桨叶的旋转范围，也不会因为涵道过宽增加多余的飞行风阻，涵道环的侧壁厚度控制在1.8mm，在日常轻微磕碰下不会出现开裂，同时尽可能控制整体机架重量。机架中部的电池安装舱做了下沉式设计，将电池的安装位置降到机架重心平面以下，

　　飞行时的姿态稳定性会明显提升，不会出现头重脚轻的飘移感，电池舱预留了绑带穿槽，适配不同容量的2S-3S航模锂电池固定，绑带槽的边缘做了R2的圆角处理，避免长期使用下磨断绑带。从安装边界来看，机架整体的对角电机安装孔距为110mm，电机安装孔匹配1103、1104系列微型无刷电机的标准孔位，不需要额外打孔改装，机架底部预留了2mm高度的起落支撑边，降落时可以直接承接冲击，不需要额外加装起落架，进一步降低整机重量。整个机架的结构没有冗余的装饰性结构，所有的镂空、筋位都服务于减重和结构强度两个核心目标，镂空区域的边角全部做了圆角过渡，避免3D打印或者注塑加工时出现应力集中的开裂点，机架主体的侧壁厚度从顶部安装区的2.

　　5mm逐步过渡到臂根处的2mm，再到涵道环处的1.8mm，通过不等厚设计在保证核心受力区强度的前提下，尽可能削减非受力区的材料重量。实际飞行场景下，这种带涵道保护的机架可以在离墙面、障碍物5cm以内的距离完成贴飞动作，对于室内管线巡检、仓储内部盘查这类需要近距作业的场景，比开放式桨叶的机架适用性强很多，同时涵道环本身还能起到一定的桨叶气流整流作用，降低桨叶尖部的涡流损耗，小幅提升悬停时的动力效率，减少电池的无效功耗。机架的摄像头安装位前方没有遮挡结构，不会出现飞行时的视野遮挡问题，图传天线的安装位预留于机架尾部的凸起结构上，天线安装后处于涵道环的气流影响区外，不会被桨叶气流干扰导致图传信号抖动。
