防爆型起重机红色激光警示装置结构

　　这款防爆激光警示装置的结构设计，核心围绕重工业高危作业场景的安全警示需求展开，主要适配桥式起重机、门式起重机、港口门座吊这类重型起重设备的作业边界警示场景，也可在高货架仓储区、叉车作业通道这类存在移动设备碰撞风险的工业区域安装使用。从实际工况适配性来看，装置的外壳采用挤压铝成型结构，整体做了隔爆型结构设计，可满足1区、2区这类存在易燃易爆气体、粉尘的危险作业区域使用要求，能覆盖常规化工车间、油气仓储区、煤粉加工车间这类普通警示装置无法适配的高风险场景，避免设备自身成为引燃源。

　　从功能实现逻辑来看，装置内置的红色激光模组搭配前置特殊光学透镜，可将激光束扩散为120°扇面投射光束，在作业区域地面形成清晰的红色警示边界线，区别于传统声光警示仅靠听觉、点光源视觉提示的局限，地面投射的线性边界可让作业区域内的人员直观判断起重设备吊重的移动范围，即便现场存在设备遮挡、噪音干扰的情况，也能通过地面的红色光带快速识别危险区域，减少起重作业中因视线遮挡、噪音误判导致的侵入危险区事故。

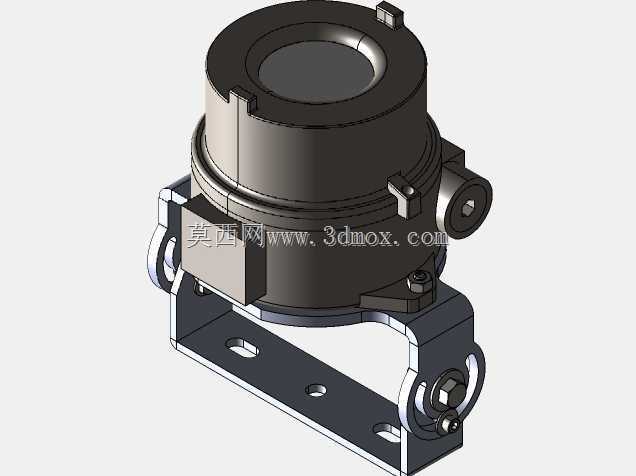

　　结构设计层面，主体腔体采用回转式隔爆结构，腔体结合面做了符合隔爆要求的止口配合设计，配合面的长度、间隙均满足隔爆参数要求，即便内部激光模组、供电模块出现异常打火，火焰也会通过结合面的间隙泄压冷却，不会引燃外部易燃易爆介质。腔体顶部设置了集成式接线接口，采用防爆格兰头结构实现线缆的密封引入，避免外部粉尘、水汽进入腔体内部，整体防护等级可满足高粉尘、偶尔喷淋的户外作业场景使用要求。供电模块适配12V直流供电，可直接对接起重设备本体的直流供电回路，无需额外增设变压设备，降低现场布线的复杂度。

　　安装结构部分，装置底部配置了可调式安装支架，支架采用折弯钢板成型，底部开设长条形安装孔，可适配不同孔距的设备安装面，支架与主体腔体的连接采用铰接式锁紧结构，支架上设置两个锁紧螺钉，松开螺钉时可调整主体的俯仰角度，调整范围可覆盖水平向下0到90度的投射角度需求，适配不同安装高度下的投射范围调整——比如当装置安装在起重机端梁下方3米高度时，调整俯仰角度可让投射光带覆盖吊重周边3米范围的警示区域，拧紧锁紧螺钉后即可依靠摩擦力实现角度固定，无需额外的定位销结构，现场调试操作便捷。

　　从安装边界尺寸来看，主体腔体的最大外径控制在120mm以内，整体高度不含支架为85mm，搭配支架后的总高度为160mm，安装支架的底部安装孔距调节范围为60mm到100mm，安装时仅需要在设备安装面预留120mm*100mm的安装平面即可，不会占用过多的设备安装空间，即便在起重机端梁、支腿这类安装空间局促的位置也能完成布设。装置的外表面做了硬质阳极氧化处理，可耐受工业场景中的常见腐蚀，同时铝制外壳的重量较轻，整体重量控制在1.2kg以内，不会给起重设备带来额外的负载负担，长期运行也不会因为震动出现连接松动的问题。

　　在实际选型适配时，需要结合作业区域的防爆等级匹配对应的安装方式，在存在IIB类气体的场景下可直接采用常规安装方式，在IIC类气体场景下需要额外对接线接口做密封处理；投射角度的调整需要结合现场的安装高度计算投射半径，确保警示光带完整覆盖吊重的移动边界，避免出现警示盲区。装置的透镜采用聚碳酸酯材质，抗冲击性能优于普通玻璃，即便现场存在飞溅的金属碎屑也不会轻易碎裂，适合重工业现场的复杂工况。
