杠杆式手动起重升降搬运小车结构

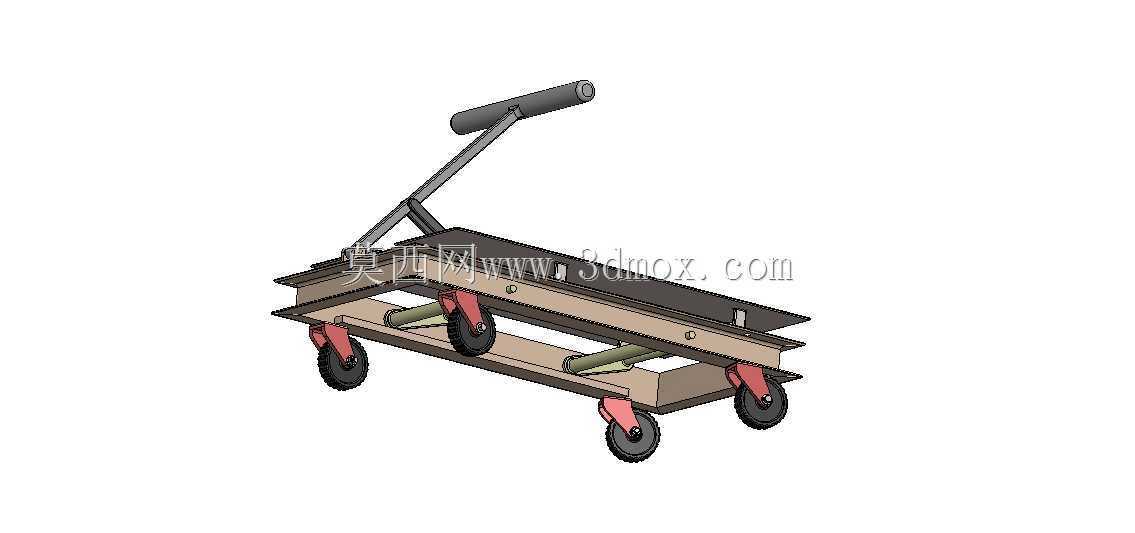

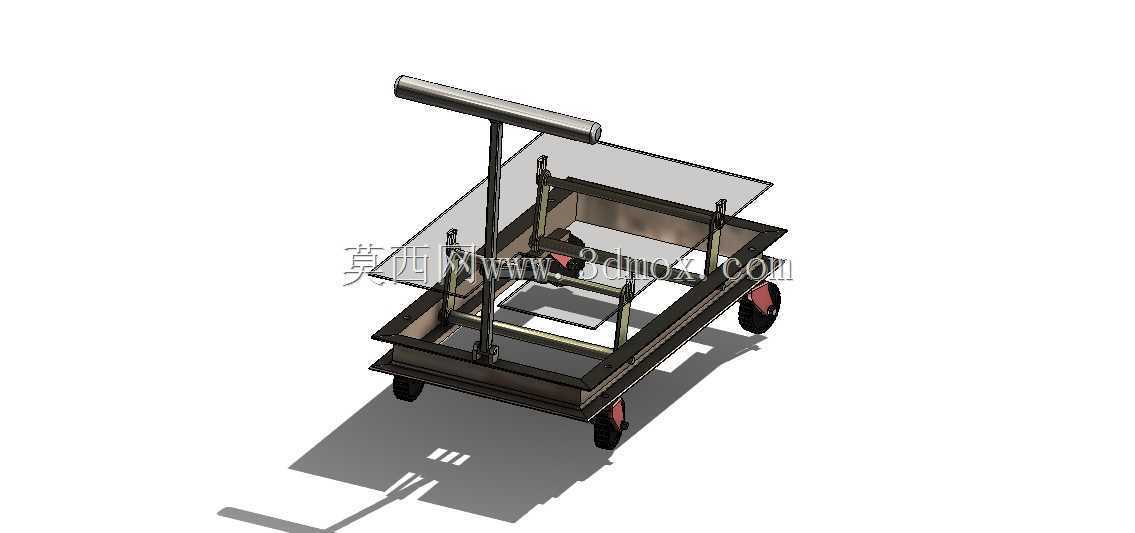

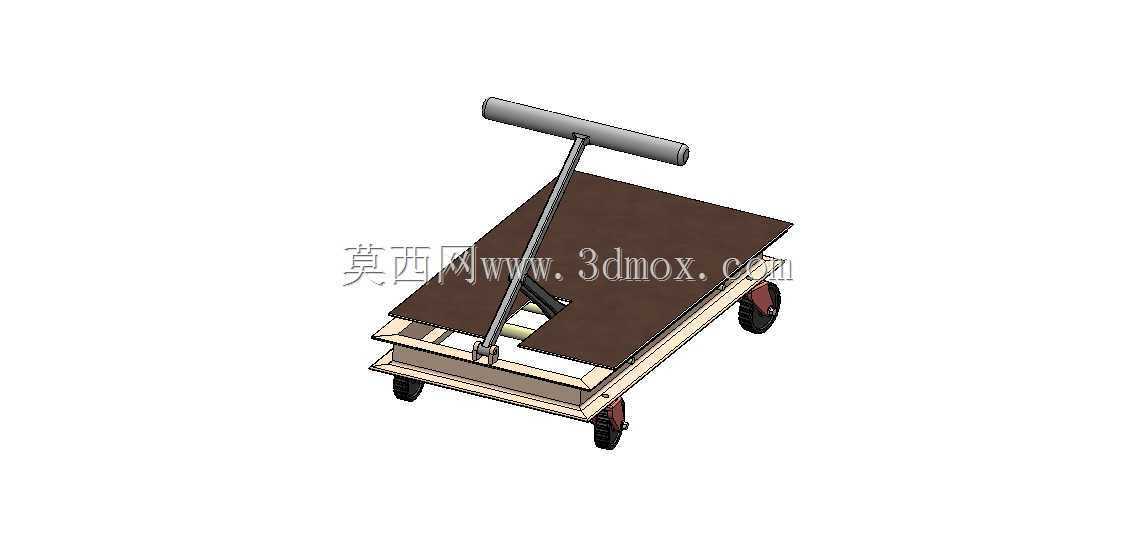

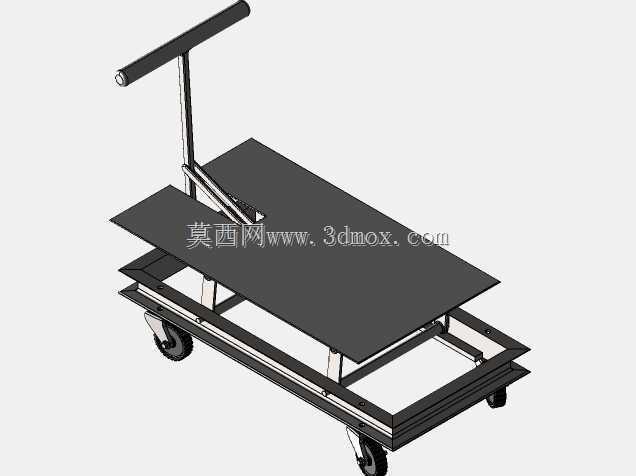

　　这款手动杠杆起重小车，主要面向车间内小吨位重物的短距离转运、工位间物料移位场景，在机加工车间的刀具转运、装配线的重型零部件上下料、仓储区域的整箱物料堆垛移位等场景中，能替代纯人力抬搬，降低一线操作人员的劳动强度，也能减少人工搬运过程中重物滑脱、砸伤的安全隐患。从结构设计逻辑来看，整车采用平板承载式底座作为核心承载基体，底座下方四角配置带刹车的橡胶脚轮，兼顾移动灵活性与驻停稳定性，脚轮安装座采用加厚钢板折弯焊接成型，与底座框架的连接位置设计了加强筋结构，避免重载情况下轮座变形脱落。杠杆起升机构布置在承载平板的中后段位置，操作手柄延伸至车体后侧，操作人员站在车体后方即可完成起升操作，无需侧身或者探身，操作姿态符合人体工程学要求，

　　长时间作业也不容易产生肢体疲劳。杠杆机构的铰接点位置经过受力优化，将动力臂与阻力臂的比值控制在合理区间，操作人员施加在手柄上的常规下压力即可撬动额定载荷范围内的重物，杠杆与承载平台的连接位置设计了可滑动的铰接支座，起升过程中平台保持水平抬升，不会出现倾斜导致重物滑落的问题。承载平板采用花纹钢板制作，表面的防滑纹路能增大与被搬运重物之间的摩擦力，平板边缘做了圆弧倒角处理，避免搬运过程中尖锐边缘刮伤工件或者操作人员。从安装边界与尺寸适配角度来看，整车的宽度控制在常规车间通道的通行宽度范围内，能够顺利通过宽度800mm的车间人行通道与设备间隙，长度方向的尺寸适配标准栈板的放置需求，起升行程覆盖车间内常见的工装台、货架底层的高度差，

　　能够将重物从地面抬升至与工装台面齐平的高度，方便直接推移重物完成上下料，无需额外的吊装设备配合。在细节设计上，杠杆手柄的握持位置套有防滑橡胶套，即使手上沾有机油或者切削液也能稳定握持，不会出现打滑脱手的情况；脚轮采用静音橡胶材质，在车间环氧地坪上移动时不会产生过大的噪音，也不会刮伤地坪表面；整车的所有铰接位置都设计了润滑注油孔，日常维护时可以直接加注润滑脂，减少铰接位置的磨损，延长设备的使用寿命。不同于电动起重搬运设备，这款纯机械结构的起重小车不需要外接电源或者气源，不存在线路缠绕、电池亏电的问题，在没有动力供给的临时作业区域、防爆车间等特殊场景下也能正常使用，整体结构没有复杂的电控或者液压元件，日常故障排查与维护难度极低，

　　普通的车间维修人员即可完成保养与易损件更换。承载底座的框架采用矩形钢管焊接成型，焊接位置都做了去应力处理，避免长期重载使用后框架出现焊接变形，平台下方的支撑梁采用等间距布置，保证整个承载面的受力均匀，即使重物放置位置稍微偏离中心，也不会出现平台局部变形的问题。
