曲面屏造型CAD监测显示设备设计

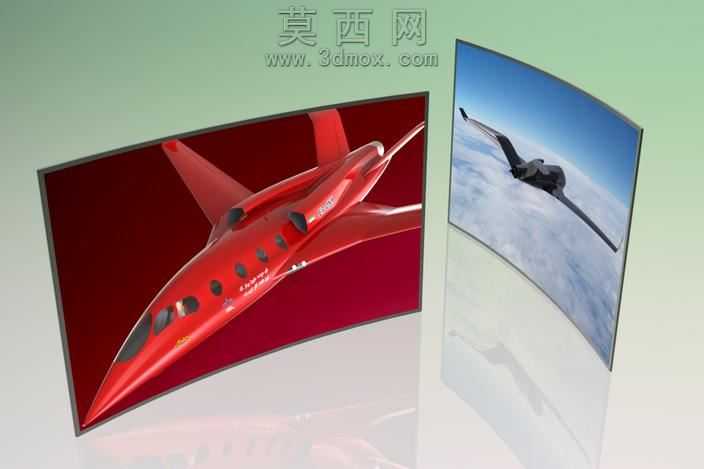

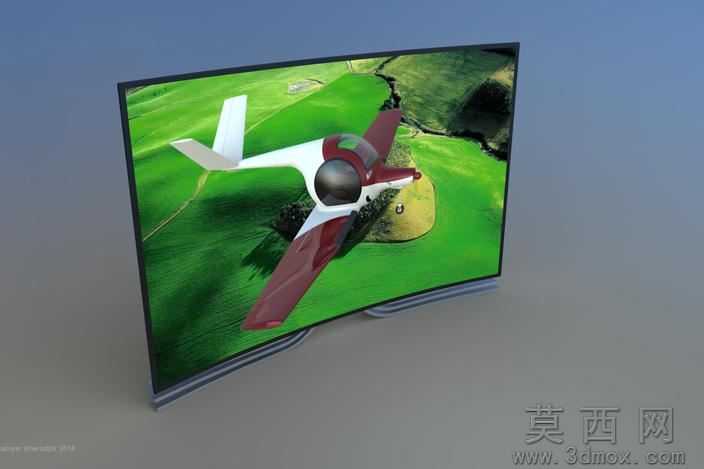

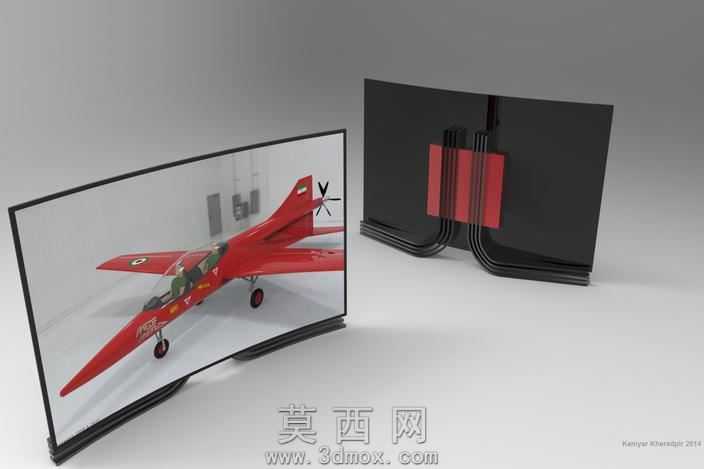

本作品为曲面显示形态的CAD监测类设备三维设计，建模阶段依托三维参数化设计逻辑完成整体形态搭建，首先确定设备的核心功能定位为监测场景下的显示终端，以大曲率弧形屏幕作为核心视觉与功能载体，屏幕边框采用窄边一体化设计思路，还原曲面屏的流畅弧面过渡特征，建模时通过曲面放样、曲率连续约束保证屏幕弧面的顺滑度，避免出现曲面褶皱、曲率突变的问题。设备背部结构采用对称式布局，主体为哑光黑色硬质壳体，中部设置红色功能模块区域，该区域通过凹凸结构与背部壳体形成层次区分，模块两侧延伸出弧形走线结构，模拟设备内部线路的排布走向，既还原了设备的结构逻辑，也通过黑红配色形成强烈的视觉对比，提升外观辨识度。材质渲染阶段，屏幕部分采用高透玻璃材质搭配低反射涂层质感，还原显示屏幕通电后清晰呈现画面的通透效果，边框部分采用磨砂金属材质，呈现细腻的金属颗粒质感与低反光特性，背部黑色壳体采用哑光工程塑料材质，通过粗糙度参数调整呈现细腻的磨砂触感，中部红色模块采用半哑光硬质塑料材质，与黑色壳体形成材质质感差异，底部支撑结构采用与边框一致的磨砂金属材质，保证支撑结构的视觉统一性与结构稳重感。设计思路上，该监测设备区别于传统平直屏幕的监测终端，采用曲面屏设计能够拓宽单屏的显示视野，更适合多参数监测场景下的多窗口信息展示，减少视觉盲区，背部的模块化结构设计预留了功能拓展空间，弧形走线结构既兼顾了外观的设计感，也符合内部线路的排布逻辑，避免线路弯折过度造成的损耗，整体造型在满足监测显示功能需求的基础上，融入了科技感的外观设计语言，让工业监测设备摆脱传统呆板的方正造型，适配更具现代感的监测工位场景。建模过程中对屏幕与背部结构的衔接位置做了精细化处理，通过圆角过渡、接缝细节刻画还原真实产品的装配间隙，支撑结构与屏幕底部的连接位置做了隐藏式固定结构设计，保证外观的整体性，渲染阶段通过三点布光方案，突出曲面屏幕的弧面光影变化，以及不同材质之间的质感差异，最终呈现出兼具功能合理性与外观设计感的监测显示设备三维效果。
