Holybro X500四轴无人机套件结构复刻

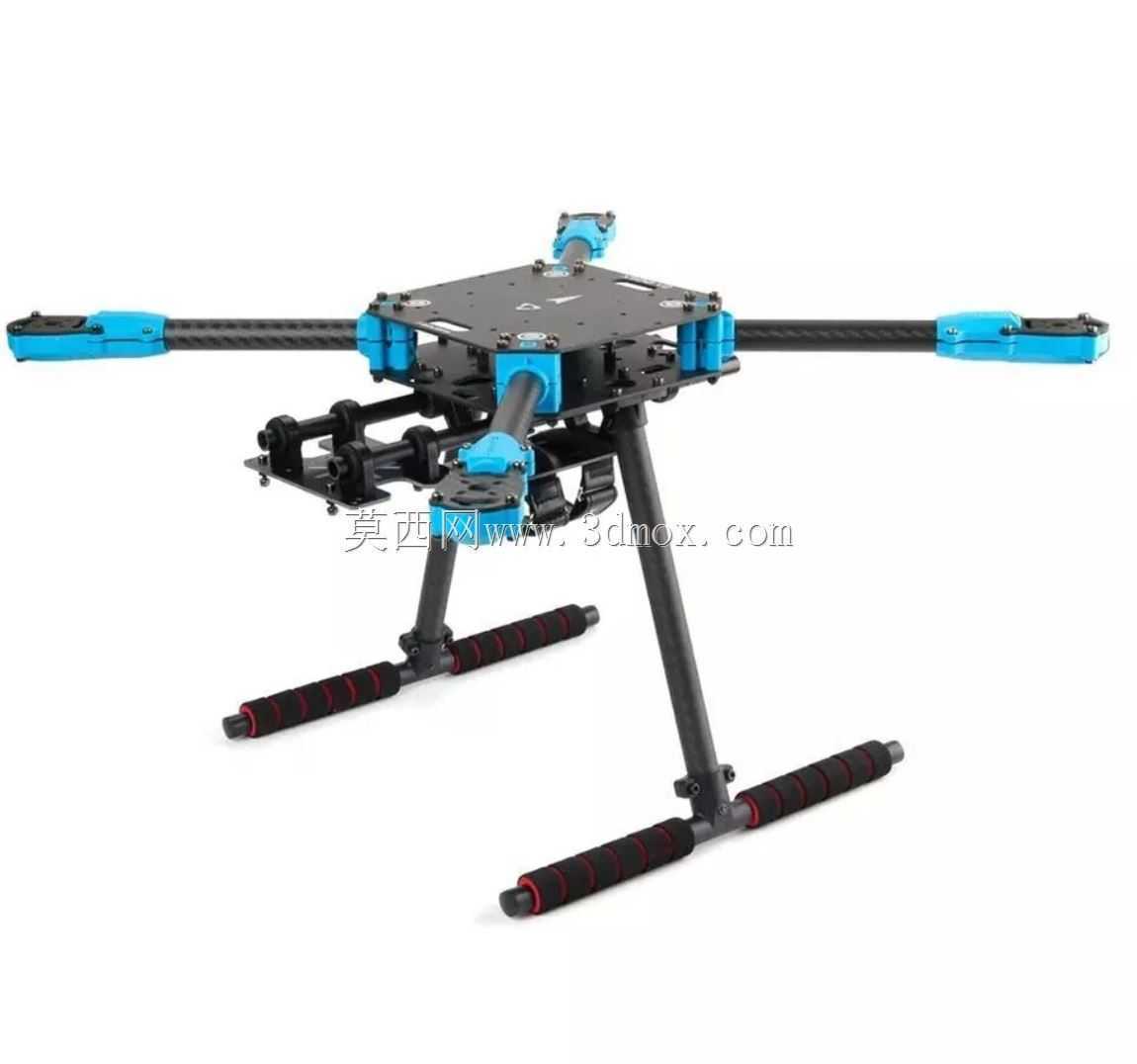

　　这套结构复刻覆盖了Holybro X500四轴飞行平台的全部装机组件，从日常作业场景来看，这类轴距500mm级的四轴平台，目前在小范围航测、电力线路巡检、植保药剂喷施、应急场景空中侦查等领域都有很高的适配性，相比更小轴距的穿越机，它的载荷冗余更充足，飞行稳定性更强，相比大载重行业级无人机，它的组装门槛更低、维护成本更可控，是中小团队搭建作业飞行平台的常用基础选型。

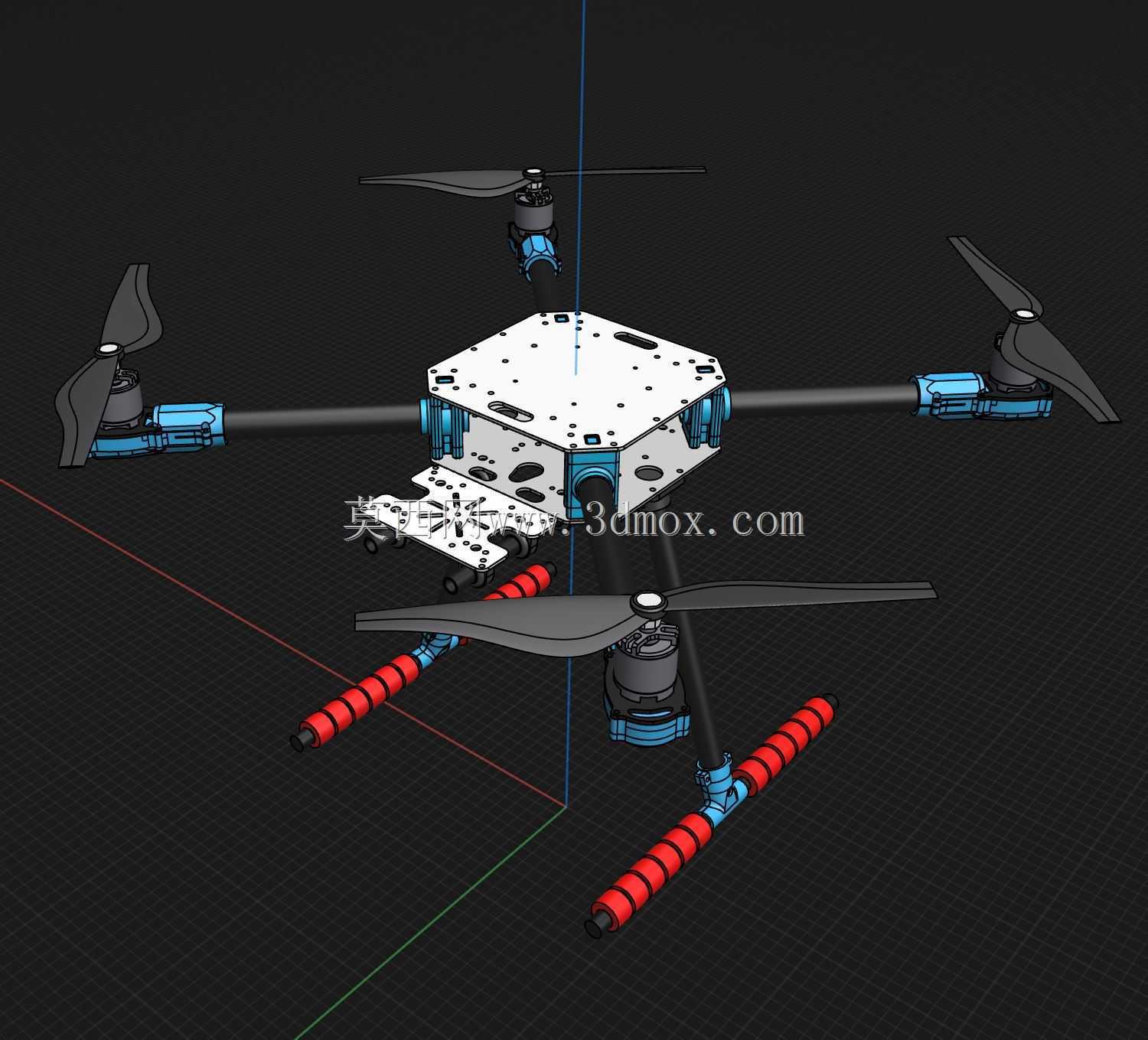

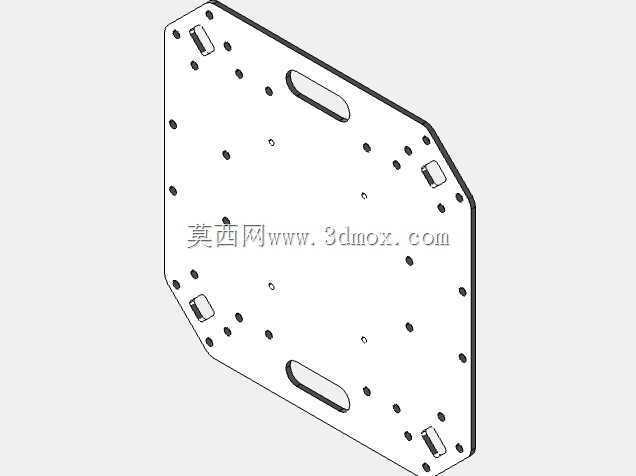

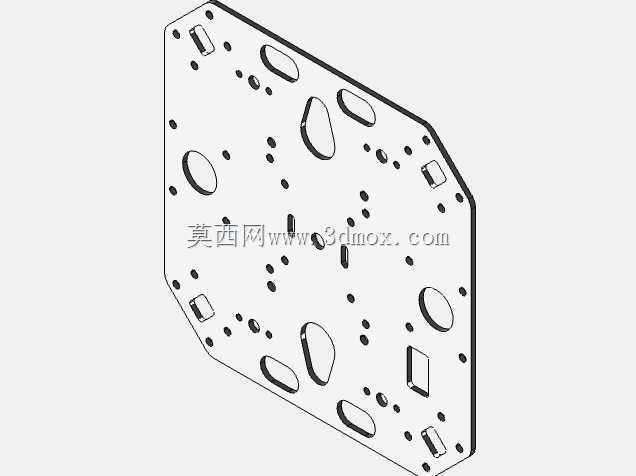

　　从实际用途出发，这套复刻结构完整还原了原套件的所有装配关系，不管是做二次改装的结构验证，还是做备件替换的尺寸校核，都能直接作为设计参考，不需要反复对照实物测量公差。整个机架采用中心板分层堆叠的设计思路，上下两层中心板通过铝柱间隔固定，中间预留的空腔可以直接叠放飞控、电调、电源模块、数传图传设备，所有安装孔位都对应常用的行业标准飞控安装孔距，不需要额外打孔改装，中心板边缘做了切角避让处理，机臂插入后不会和板件边缘产生硬干涉，同时预留了走线槽位，机臂上的电调线、电机线可以直接顺着槽位引入中心舱，避免飞行过程中线路外露被螺旋桨扫到。

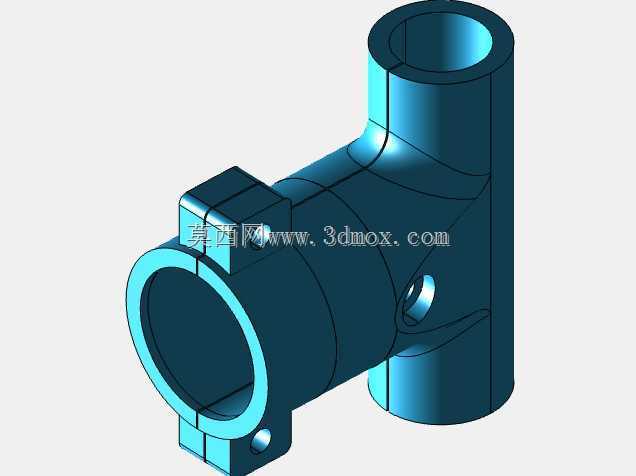

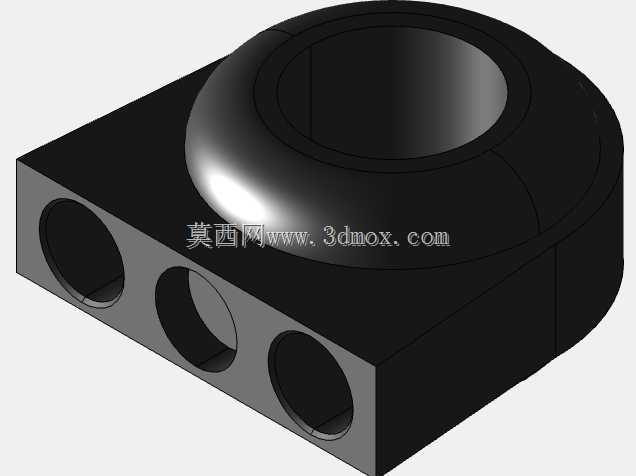

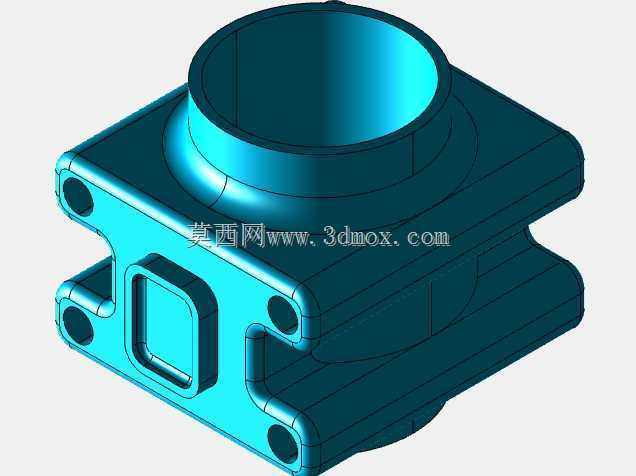

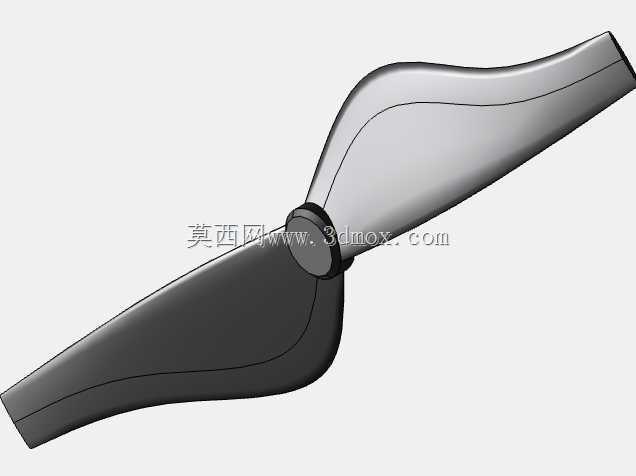

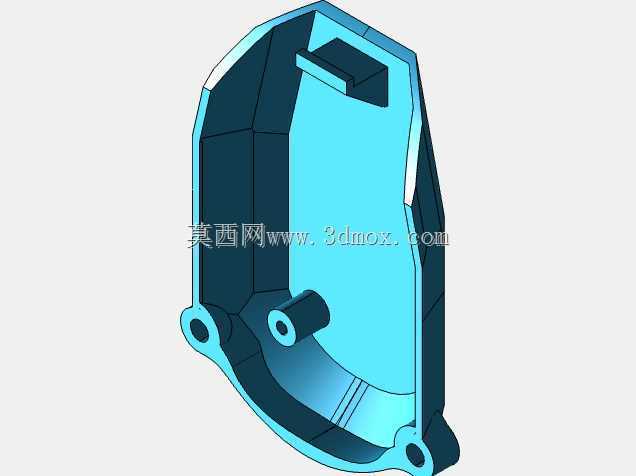

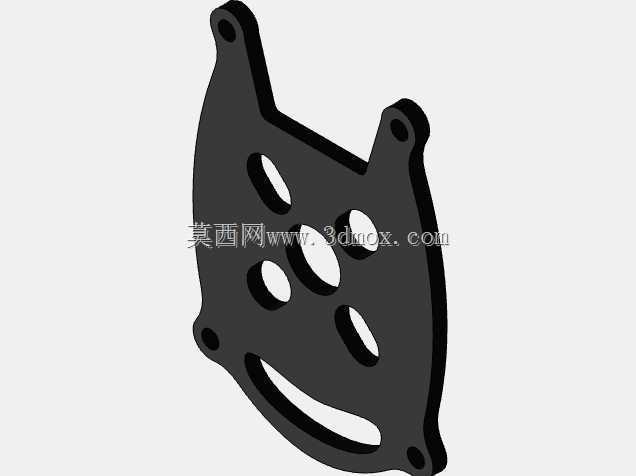

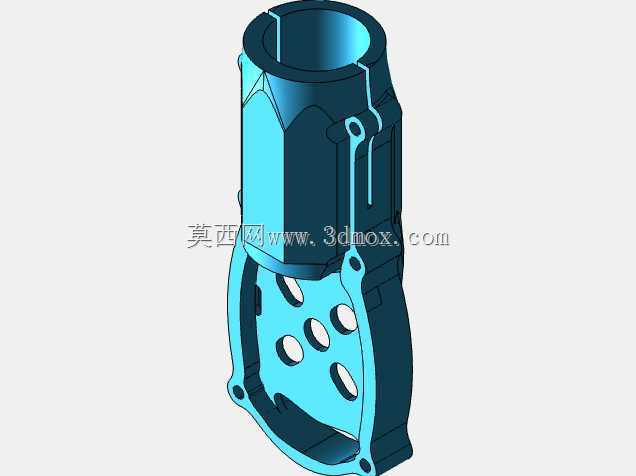

　　机臂采用碳管插接的快拆结构，每根机臂和中心座的配合位置都做了定位销设计，安装时不需要反复调整机臂角度，插到位后锁紧侧面的顶丝就能保证机臂水平度一致，四个机臂的长度完全对称，电机安装座的孔位适配22系列、23系列无刷电机的标准安装距，电机座下方预留了减震胶圈的安装槽，可以过滤电机转动带来的高频振动，避免振动传递到中心舱影响飞控的陀螺仪采样精度。螺旋桨采用快拆式桨座设计，桨叶的气动外形做了优化，在保证拉力充足的前提下降低了转动阻力，对应3-4S锂电池供电的动力配置，单轴拉力可以覆盖0.8-1.2kg的载荷需求，整机起飞重量控制在1.5-2.5kg区间时，留空时间可以达到20-30分钟，完全满足日常作业的续航要求。

　　起落架部分采用横置弹簧腿的结构设计，两根平行的起落架横杆通过快拆卡扣固定在机臂下方，横杆外套了防滑减震的泡棉套管，降落时可以缓冲地面的冲击力，避免硬着陆冲击损坏中心舱的精密电子设备，起落架的高度预留了足够的下方载荷空间，可以直接挂载单目相机、多光谱传感器、小型抛投装置等作业载荷，不会出现载荷蹭地的问题。整个结构的安装边界做了充分的冗余设计，机臂展开后整机的最大外接圆直径控制在650mm以内，收纳时拆掉螺旋桨、松开机臂顶丝就可以把机臂折叠到和中心板平行的位置，收纳后的整体尺寸可以放进常规的双肩摄影包，方便外场作业携带。

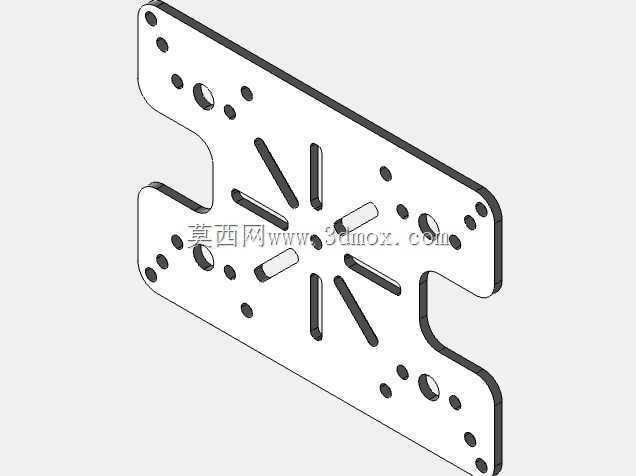

　　从结构设计的细节来看，所有板件的棱角都做了倒角处理，不会出现锐边割线、割手的问题，所有螺纹孔都做了翻边强化，反复拆装也不会出现滑牙的问题，机臂和中心座的配合公差控制在0.1mm以内，安装后不会出现旷量，避免飞行过程中机臂振动产生共振。这套结构没有做多余的装饰性设计，所有结构特征都服务于装机实用性，比如中心板上预留的多个备用安装孔，可以兼容不同品牌的GPS模块、数传天线、图传发射机的安装需求，不需要用户自己额外打孔修改板件，对于需要快速搭建作业平台的团队来说，直接参照这套结构加工零件，就可以完成整机组装，不需要从零开始做结构设计，能大幅缩短前期的研发验证周期。在实际外场使用中，这种结构的维护成本也很低，哪个组件出现炸机损坏，直接替换对应位置的零件就可以，不需要更换整个机架，日常保养只需要检查顶丝是否松动、螺旋桨是否有裂纹、减震胶圈是否老化即可，不需要复杂的维护流程。
