JMRRCX1000Wasp型AG无人机机架结构设计

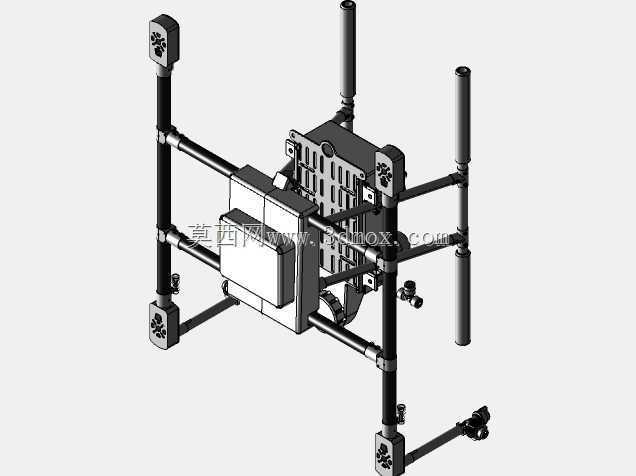

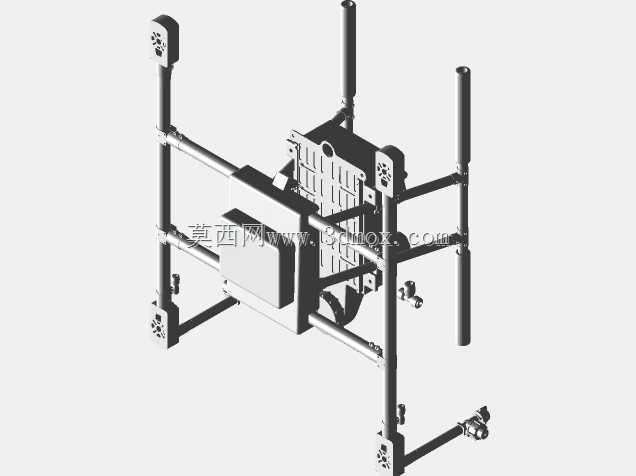

　　该结构为多旋翼AG无人机的核心承载机架，整体采用碳管拼接式框架布局，适配农林植保、电力巡检、小载荷短途投送等低空作业场景，可在开阔农田、架空线路走廊、城郊短途配送路径等环境下稳定搭载作业载荷完成飞行任务。从结构功能来看，机架作为全机的承载基体，需要同时承接动力系统、飞控模块、电池组、作业载荷的安装定位，还要抵消飞行过程中旋翼转动产生的振动、机动飞行时的惯性载荷以及起降阶段的冲击载荷，因此整体结构在设计时优先兼顾了轻量化与结构刚性的平衡。

　　设计思路上，主体承力框架采用标准规格圆形碳管作为主梁与横撑构件，通过专用的机臂夹块、连接座实现各杆件的拼接固定，这种模块化拼接的结构形式，一方面可以根据实际载荷需求调整机臂的展开长度，适配不同尺寸的螺旋桨，避免桨尖与机身结构产生干涉，另一方面也便于后期的维护更换，当单根机臂或者连接杆件出现碰撞损伤时，不需要整体更换机架，仅需替换对应损坏的杆件即可，大幅降低运维成本。中心区域的安装板采用一体化铣削成型的板材结构，表面预留了标准化的安装孔位阵列，可兼容市面上主流的飞控模块、电调、电池固定座以及任务载荷挂架的安装尺寸，不需要额外打孔改制，能够缩短整机的装配调试周期。机臂末端预留了电机安装座的定位接口，接口处设计有止口结构，可保证电机安装的同轴度，减少电机高速转动时的偏摆振动，降低飞行过程中的动力损耗。起落架部分采用长支杆结构，支杆底部设置有缓冲脚垫，能够在硬地面起降时吸收部分冲击能量，同时较高的起落架高度可以为机身下方挂载的作业设备留出充足的安装空间，避免载荷在起降过程中与地面发生剐蹭。

　　从安装边界与尺寸适配来看，机臂展开后各旋翼的旋转平面无重叠干涉，相邻机臂的间距满足大尺寸螺旋桨的安装要求，可适配对应拉力级别的无刷电机与螺旋桨组合，保证全机的动力冗余度满足作业载荷挂载需求。中心安装区域的分层设计，将飞控等敏感电子元件的安装位置与动力电调、电池的安装位置做了物理分隔，可减少动力线路的电磁干扰对飞控传感器的影响，提升飞行控制系统的工作稳定性。机架整体的重心设计落在中心板的几何中心区域，各机臂的重量对称分布，可减少飞控系统的姿态修正负担，提升飞行过程中的姿态稳定性。各连接节点的夹块结构采用对称锁紧设计，锁紧后碳管与夹块之间无相对窜动间隙，能够避免长期飞行振动导致的连接松动问题，同时夹块上的走线槽设计可将动力线、信号线规整收纳在机架杆件的侧边，减少飞行过程中的风阻，也避免线路外露被螺旋桨打到的风险。

　　在实际应用中，这种结构的机架可根据不同的作业场景快速更换搭载模块，比如搭载药箱与喷洒系统即可完成农林植保作业，搭载高清云台相机即可完成电力线路巡检、航拍测绘任务，搭载小型抛投装置即可完成应急物资的短途投送，结构的通用性较强。机架整体的外露结构件均做了圆角处理，没有尖锐的凸起结构，可减少装配和飞行过程中的磕碰损伤，也能降低飞行过程中的空气阻力。机臂与中心框架的连接位置设计有快拆结构，在运输过程中可以快速将机臂折叠或者拆下，缩小整机的收纳体积，便于转场运输。
