车载防水线束对接连接器结构

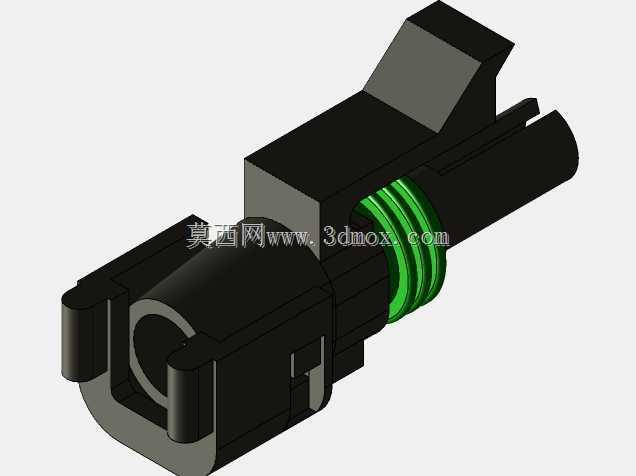

　　该模型呈现的是一款车载低压线束系统常用的单腔对接式连接器，主体采用黑色工程塑料壳体，出线端集成多道绿色橡胶密封环，前端设置带卡扣导向的插接腔，整体为卧式直出线布局，主要用于发动机舱、底盘布线、车灯线束、传感器支路等存在泥水飞溅、油污侵蚀和振动工况的位置，完成导线与用电设备端或线束分段之间的可拆卸电气连接。

　　从实际装车逻辑看，这类接插件并不承担大电流主回路传输，更多服务于信号采集、小功率供电和外设支路，例如轮速传感器、温度传感器、灯具供电、电磁阀控制线等场景。连接器一端容纳压接端子的护套腔体，另一端通过橡胶密封段包覆线束外径，装配时端子从后方送入并由塑料锁舌固定，导线穿过密封圈后形成径向抱紧；公母护套对插后，壳体外侧的弹性悬臂卡扣会越过对接件的锁止台阶，防止车辆长期振动中出现松脱。前端两侧的凸耳和导向缺口用于限定插接方向，避免反插，也给维修人员提供明确的握持和拔插受力位置。

　　结构建模时需要重点把握几个边界。首先是插接轴线，整个零件以圆筒状对接端和后方线束通道为同一主轴线，卡扣、防呆筋、密封槽均围绕该轴线展开；若在整车布置中与周边钣金、支架发生干涉，优先检查的不是外形最大包络，而是插接过程中手和工具沿轴向所需的直线操作空间。其次是密封段，多道环形密封圈并非装饰特征，其内径与所选线径、波纹管护套尺寸存在配合关系，槽底直径、槽宽和圈体压缩量共同决定防水能力；建模时应保留独立环槽和圆角，避免把密封区域简化成光杆，否则后续出工程图或做装配校核时会丢失关键配合信息。

　　壳体外形虽然看起来紧凑，但功能分区很明确。前端较粗的圆筒部分是对插配合区，内壁需要容纳端子定位腔、锁止窗口和防转筋；中部阶梯面承担对插到位后的轴向限位；侧面斜向上延伸的弹性锁片提供主锁止力，锁片根部设置过渡圆角以降低反复弯折时的应力集中；后端较细的圆柱通道用于出线和密封，外径方向的绿色环圈与线束护套形成多层挡水结构。底部和侧向的块状加强结构并非多余材料，而是为了在拔插、捆扎和线束拖拽时把载荷传递到壳体骨架上，减少密封圈附近因偏载产生的缝隙。

　　安装边界方面，这类连接器通常不依靠螺钉固定，而是随线束走向通过扎带、卡扣或支架约束位置。布置时应让出线端保留适度弯曲半径，避免导线在密封口处形成死折；对接端前方要预留手指按压锁片的空间，若埋入线束密集区域，维修时往往需要额外延长操作距离。模型中的壳体侧壁、锁片厚度和端部开口比例，也可作为同类护套设计的参考：锁片过长会降低保持力，过短则拆装困难；密封环数量增加可提高防水冗余，但会增大线束穿入力；前端防呆筋既要足够明显以防止误插，又不能因突出过多而在运输和装配中碰伤。

　　对于三维设计人员，使用该结构时可把它拆成护套壳体、密封环、端子腔和锁止特征几个模块来理解。壳体关注拔模方向、壁厚均匀性和注塑成型可行性；密封环关注材料弹性、压缩率和线径适配；锁止机构关注悬臂长度、扣合量和拆卸手感；装配端则关注与配对件的同轴度、插入行程和端子保持。通过这些特征的组合，连接器在有限空间内同时实现电气连接、方向防错、振动锁止和泥水密封，能够较真实地反映车载线束接插件的工程设计要点。
