二战日军爱知E16A水上侦察机复原

　　该作品还原的是一型以水面起降为核心使用方式的单发螺旋桨水上侦察机，整体构型围绕近海巡逻、舰队外围观察、岛礁区域侦察与校射任务展开。与陆基飞机不同，这类装备不依赖跑道，可由巡洋舰、水上飞机母舰或前沿岸基锚地直接吊放回收，因此在结构上必须同时兼顾空中飞行效率、水面滑行稳定性和舰上收纳约束。

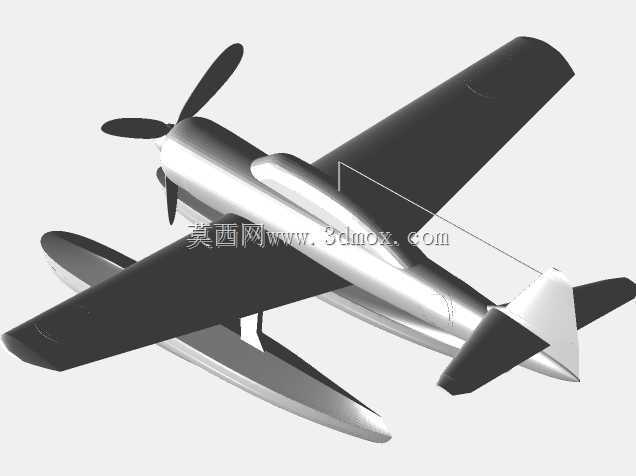

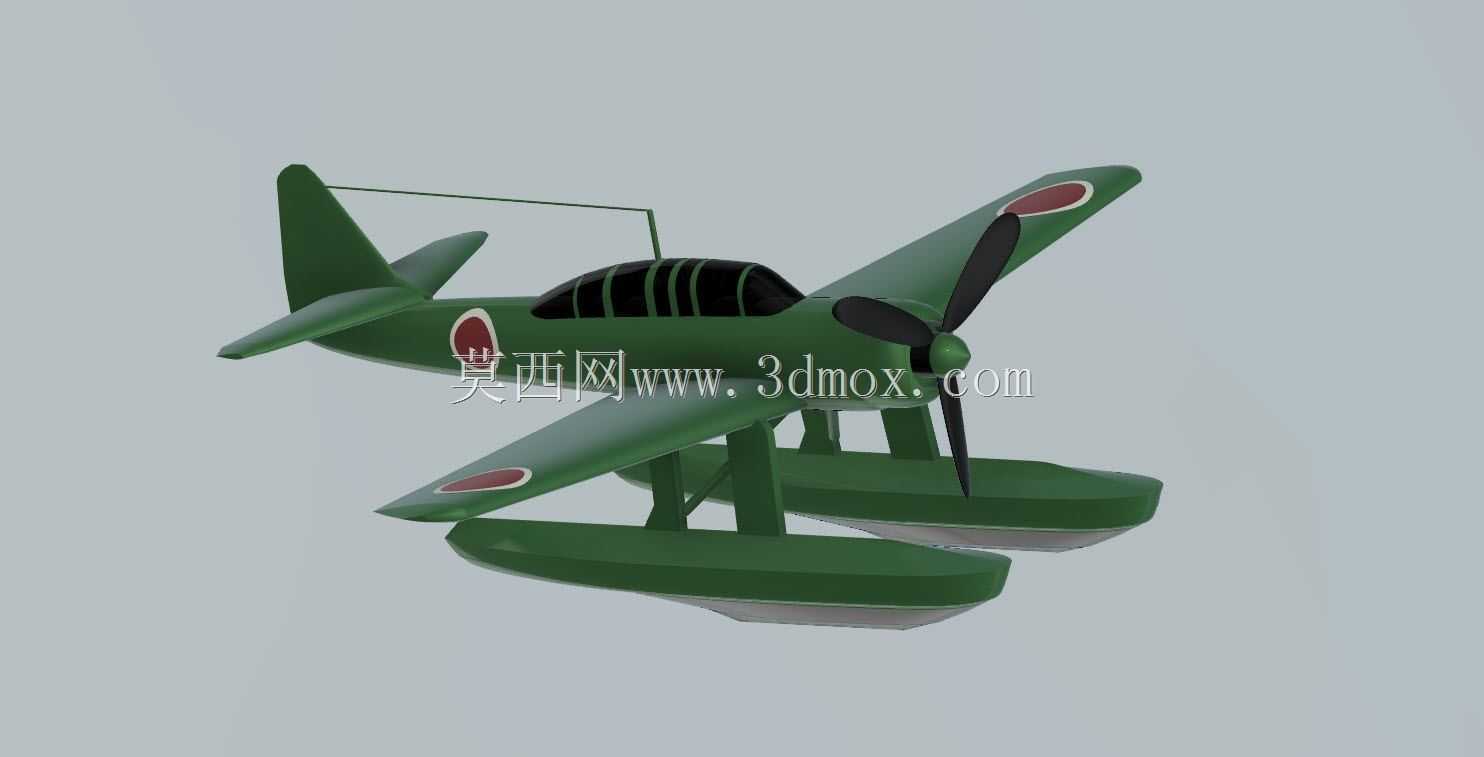

　　模型主体由机身、上单翼、单发螺旋桨动力舱、尾翼组、双浮筒及浮筒支撑桁架组成。机身采用细长流线外形，前段布置发动机与螺旋桨，中段设置串列式座舱盖，后段逐渐收束并连接垂尾、平尾。座舱区域以多段框架表现玻璃舱盖，能够清晰区分乘员舱轮廓与机身蒙皮边界；机翼位于机身上方，翼面带有明显上反与展弦比设计，翼下通过撑杆与机身、浮筒形成传力路径。

　　双浮筒是该类水上飞机最关键的功能部件。两个长浮筒平行布置在机身下方，浮筒前段宽大、底部具有滑行面特征，后段逐渐收窄，用于在水面起飞和降落时提供浮力、滑行支撑与方向稳定。浮筒并非直接贴附机身，而是通过多组斜向支柱和横向连接杆连接，这种布局既能让机身远离浪花，也能在着水冲击时把载荷分散到机身下部和翼根区域。建模时需要重点处理支柱交点、浮筒顶部接头、翼下安装座之间的空间关系，避免支撑结构在运动干涉或装配逻辑上失真。

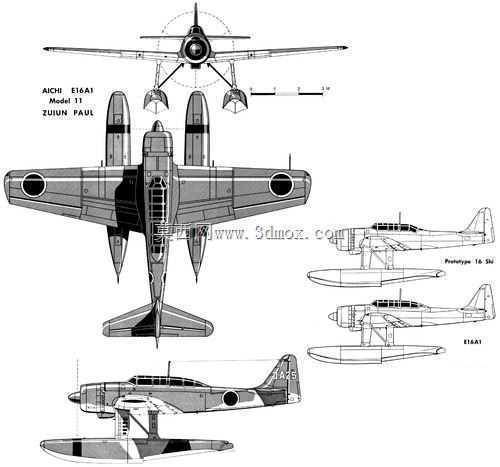

　　从外形尺寸与安装边界看，整机长度主要由螺旋桨桨尖至尾翼后缘决定，宽度边界由左右翼尖控制，高度方向则从浮筒底部延伸至垂尾顶端。双浮筒间距决定了水面横稳性，间距过小会降低抗侧倾能力，过大则增加结构重量和气动阻力；浮筒轴线与机身轴线需要保持平行，并与螺旋桨旋转面、机翼安装角形成合理相对位置。若用于后续3D打印、展示动画或仿真装配，浮筒支架、机翼撑杆、起落连接点应保留明确的分件边界，便于后期拆分、支撑添加和材质分配。

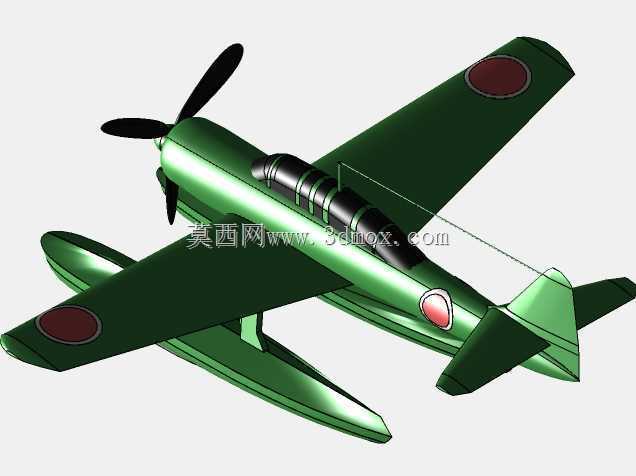

　　设计思路上，该型机的特征不在复杂内部机构，而在航空外形与水上起降系统的协同。螺旋桨、机头整流罩、座舱骨架、机翼圆钝翼尖、垂尾轮廓以及浮筒曲线共同构成识别特征；军绿色涂装和日章标识强化了历史机型属性。结构建模时，机翼不宜做成孤立薄板，应体现翼型厚度、翼根过渡和与撑杆的连接关系；浮筒也不能简化为普通圆柱，需要保留船形底面、前端上翘和尾部收尖形态，否则水面滑行姿态会失去工程依据。

　　在实际应用场景中，这类三维数据可用于军事航空科普展陈、游戏载具原型、影视动画资产、博物馆数字化复原以及航空机械结构教学。对结构设计人员而言，它提供了浮筒式水上飞机总体布局的直观参考：如何在浮力、阻力、重量、维护空间和舰上吊装之间取得平衡；对三维建模从业者而言，练习重点在于复杂曲面连续性、多支架空间定位、翼身融合过渡以及历史外观细节的统一。

　　整机装配关系上，螺旋桨旋转区域与机头、浮筒之间需保留安全间隙；机翼下方撑杆与浮筒支柱交汇后，应形成稳定三角承载结构；尾翼操纵面虽然在外观模型中不必展开内部铰链，但其轮廓、位置和与机身尾部的连接比例仍会影响整机可信度。若进一步深化，可补充浮筒隔舱、吊放挂钩、翼下观察窗、座舱仪表和机身蒙皮接缝等细节，使模型在近景展示时仍具备足够的结构可读性。
