跨声速风洞试验段成套设施结构设计

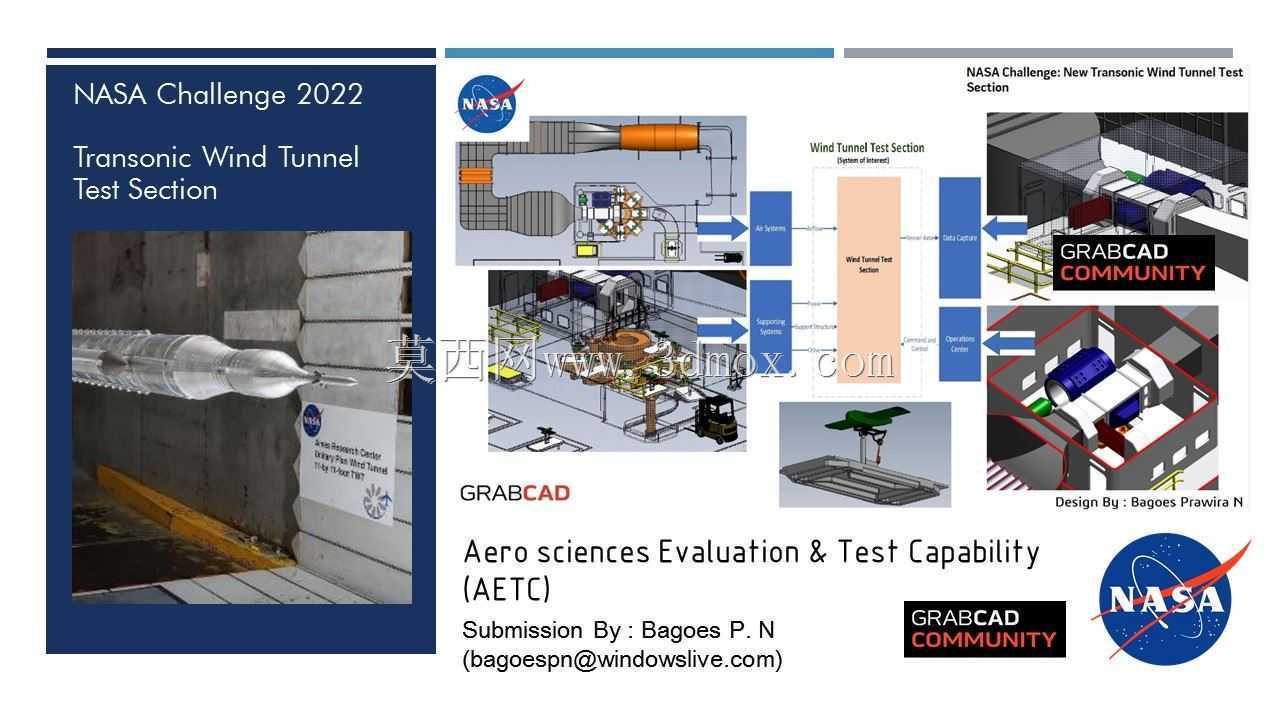

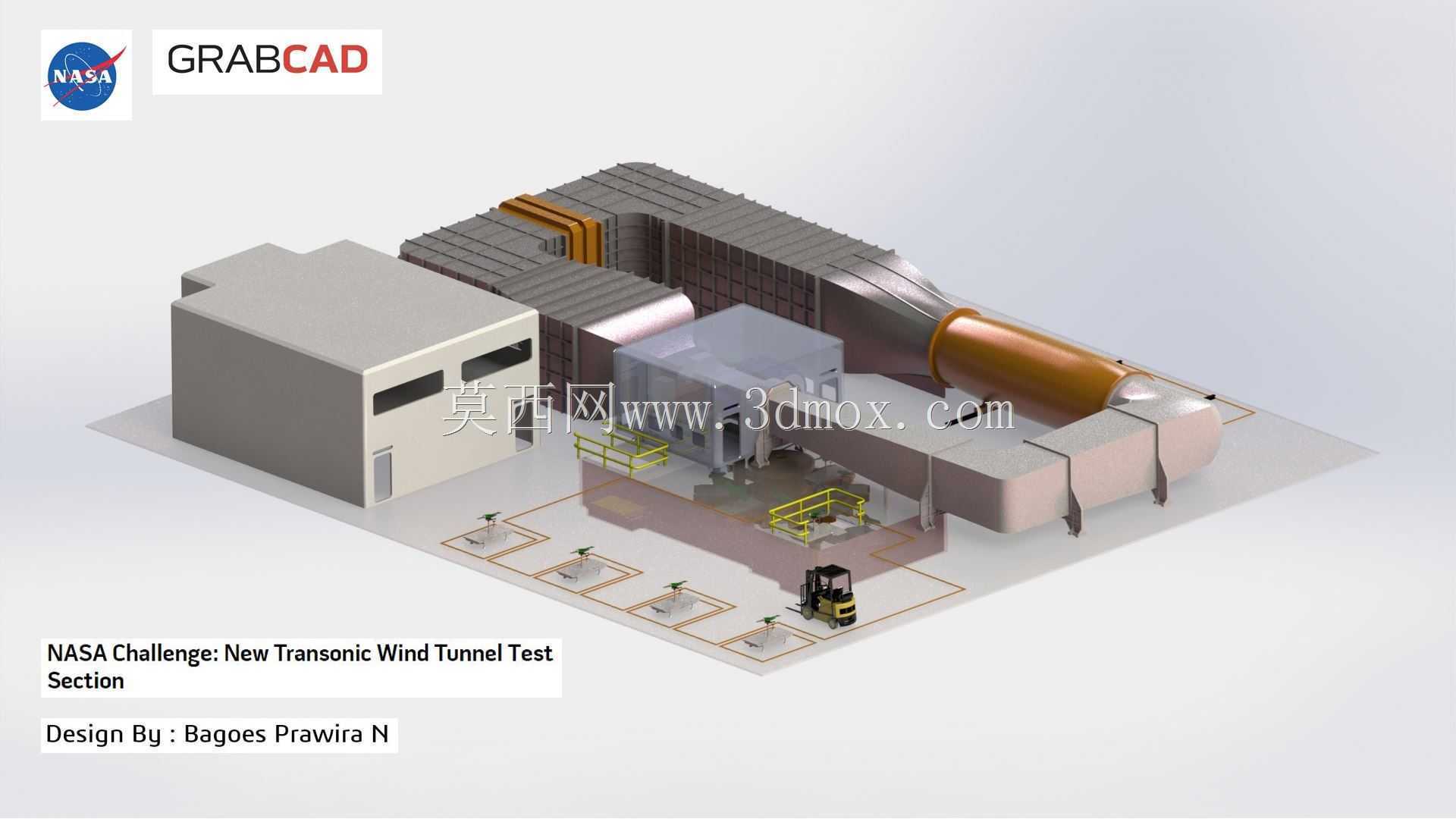

　　这套三维结构方案围绕跨声速风洞试验段展开，覆盖洞体主回路、试验舱段、动力配套、现场运维辅机与厂区布局的完整机械构成，面向航空航天飞行器气动性能验证场景搭建。风洞作为航空研发核心地面试验装备，核心作用是在可控流场环境中复现飞行器跨声速飞行工况，获取机翼、全机模型、舵面结构在马赫数0.8至1.2区间的气动力、压力分布、流场干扰数据，为新型民航客机、战斗机、运载火箭头部构型的气动修型提供实测依据，避免直接试飞带来的极高成本与安全风险。

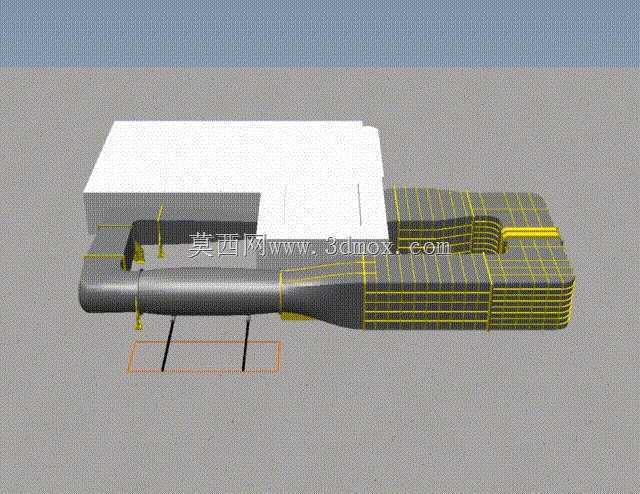

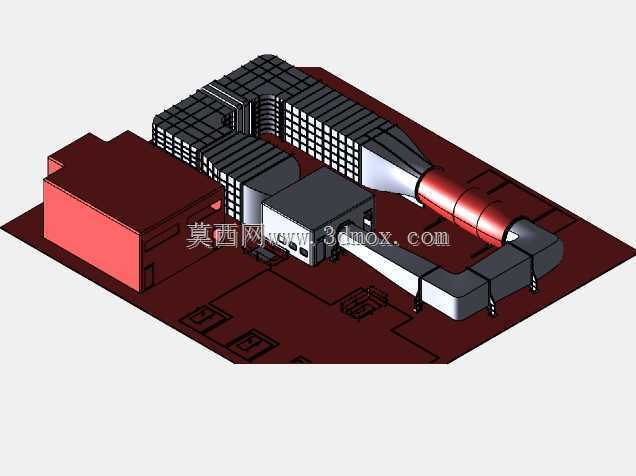

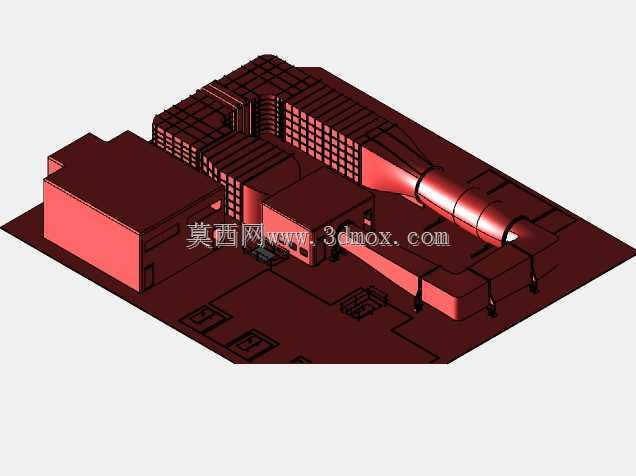

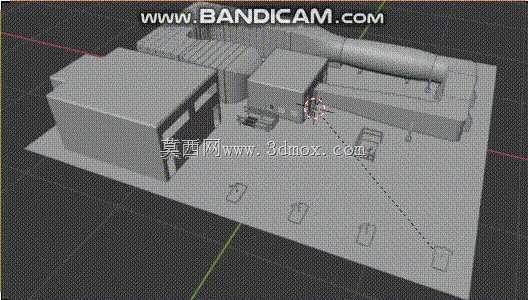

　　从现场布局边界来看，整套设施采用长条形闭环回路排布，洞体主管道沿厂房纵深延伸，总占地长度适配大跨度工业厂房，轴向安装基准需预留不少于洞体总长1.2倍的施工吊装空间，洞体两侧各留出3米以上运维通道，满足大型试验件转运、管道法兰拆装、检测设备进场的操作需求。洞体入口段配套独立附属用房，作为测控机柜、配电系统、数据采集终端的安置空间，用房与洞体之间预留电缆桥架与通风管路接口，墙体做隔音减振处理，降低洞体运行时的振动对精密采集设备的干扰。

　　洞体结构设计上，收缩段、试验段、扩散段依次衔接：收缩段采用渐变型面，内壁做顺滑流线过渡，保证来流均匀加速，避免局部气流分离；试验段为核心测试区域，侧壁预留观察窗与模型安装支架接口，可支撑全机模型、半模、翼段的装夹，段体上下预留光学测试窗口，适配纹影仪、粒子图像测速设备的光路穿透需求；扩散段逐步扩大流道截面积，降低气流流速、回收压能，减少回路整体能耗。洞体转弯位置布置导流叶片组，引导气流平滑转向，消除弯道处的流场畸变与涡流损耗，叶片采用翼型截面，两端与洞体内壁刚性连接，承受高速气流持续脉动载荷。

　　动力核心段集成大流量轴流风扇机组，风扇叶片采用宽弦掠形设计，匹配跨声速回路的压升需求，风扇主轴配套轴承座与润滑系统，驱动端预留大功率电机安装法兰，机组底座做厚重混凝土基础预埋，隔振垫铺设在基础与机座之间，阻断高速转动产生的振动向洞体与厂房地面传递。风扇下游布置导流与整流格栅，打散风扇尾迹的旋转涡流，让回流气流重新均匀稳定，进入下一轮循环。

　　现场配套辅机完全贴合风洞试验站的实际运维流程：回路旁配置液压剪叉式升降平台，平台台面延伸至洞体各检修口高度，作业人员可站在平台上完成洞体内壁检查、模型换装、传感器布线，升降平台的行走轮采用实心橡胶材质，避免碾压厂房地面预埋的管线沟槽；厂区内配置平衡重式叉车，负责洞体管段、风扇组件、大型试验支架的厂内转运，叉车作业通道在布局阶段就已预留转弯半径，通道边缘标注黄色警示边线；试验区域旁设置双台并排配电柜，柜体落地安装，内部整合风机驱动回路、测控供电回路、应急照明回路，柜体门板做密封防尘处理，适配风洞厂房内可能存在的微小粉尘环境。

　　整套模型还还原了厂房内的地面标识、安全护栏、设备基座定位线，试验段周边的黄色安全护栏围绕高空作业平台与洞体检修区布设，护栏开门位置对应应急逃生通道。结构建模过程中，所有洞体法兰连接面、设备安装孔位、基础预埋板位置都按实际装配逻辑对位，管道分段处的法兰螺栓孔圆周均布，方便现场分段吊装拼接；各辅机的外形尺寸、作业范围、停靠位置都与洞体主设施做干涉校验，确保叉车转运路径无遮挡、升降平台举升后不会与洞体外壁发生碰撞，完整呈现了一座现代化跨声速风洞试验站从核心洞体到现场配套的全要素机械布局，可作为风洞设施规划、试验站布局设计、航空地面装备结构教学的三维参考载体。
