二战火箭动力战斗机Me263精细外观结构

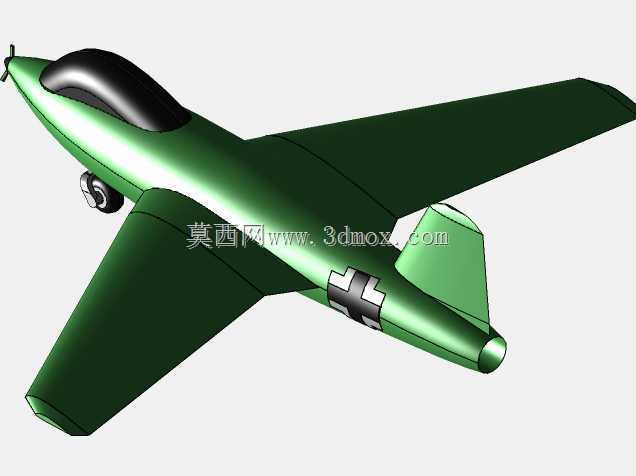

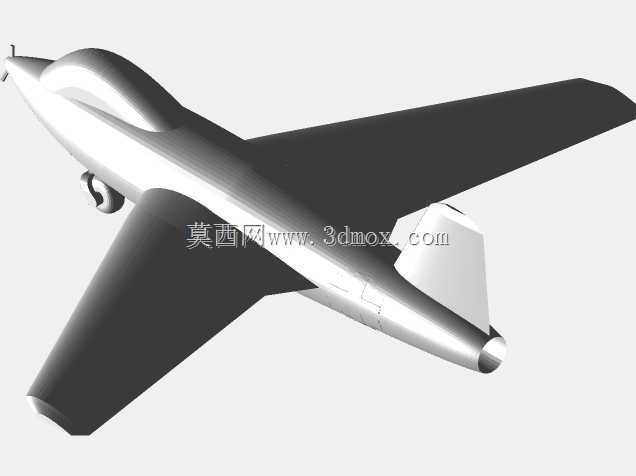

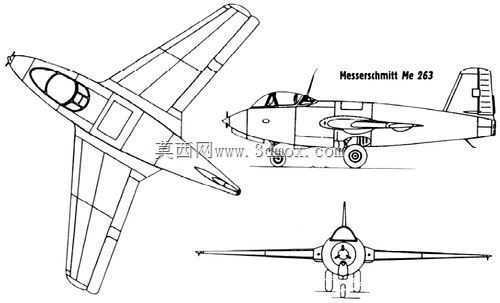

　　从整机外场布置与气动外形来看，这型火箭动力战斗机采用机头进气的短粗机身布局，机身轴线沿航向保持平直，机头锥段收束至前端动力喷口安装位，座舱布置于机身中前段，水滴形透明舱盖向两侧凸出，既保证飞行员前向与侧下视界，也控制了座舱段的横截面积增量。下单翼采用中等后掠梯形翼面，翼根与机身下半段平滑过渡，翼展方向从翼根到翼尖逐步减薄，翼尖做切尖处理，降低跨音速状态下的翼尖诱导阻力；翼面内部预留了操纵摇臂、燃油管路与翼面接头的安装空间，翼根下缘设置起落架收放舱的对接开口，和机身主承力框的连接孔位一一对应。尾翼部分采用单垂尾加低置平尾的常规布局，垂尾后掠角度与主翼匹配，方向舵铰接于垂尾后缘，平尾从机身尾段两侧伸出，

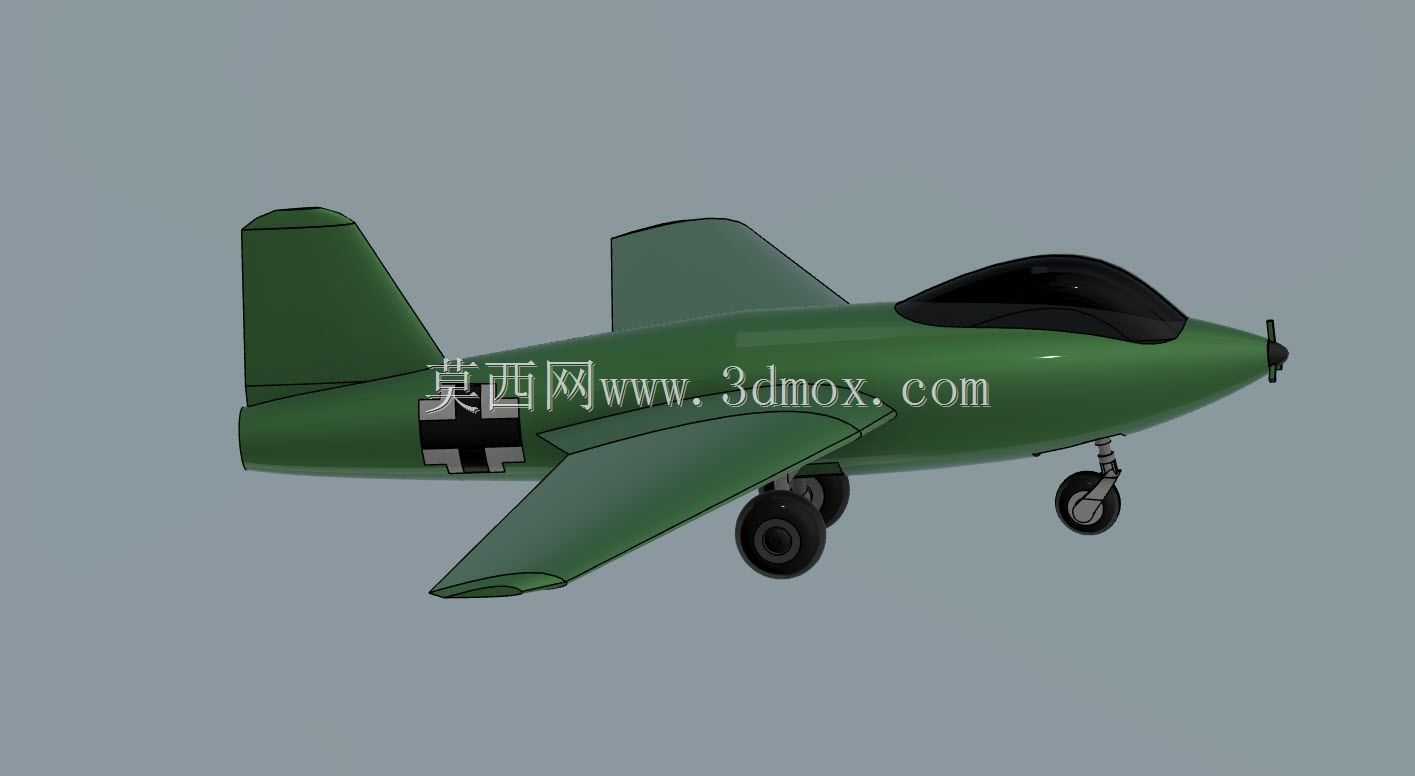

　　升降舵舵面缝隙在数模中做了等宽预留，能够直观展示舵面偏转的运动包络，避免后续做运动仿真时出现舵面与尾段结构干涉。前三点起落架的布局完全适配高速战机的地面滑跑需求，前起落架布置于座舱下方机头段，采用单轮结构，支柱带缓冲行程，收放时向前翻转纳入机头舱内；主起落架安装于翼根下方机身两侧，双轮结构通过摇臂支柱与机身主承力框连接，停机状态下主轮距宽度足够，地面滑跑转向时抗侧翻能力较强，起落架舱门随起落架收放动作同步开合，数模中舱门与机身曲面的贴合间隙控制在合理工程公差范围内。机身表面的战术标识、机徽涂装分区都按照实机历史外观做了分面处理，曲面UV拆分时避开了气动前缘、舱盖接缝等关键结构线，后续做渲染展示时不会出现贴图拉伸错位。从设计思路层面，

　　这型验证机型的核心诉求是在火箭动力有限工作时长内，尽可能降低整机结构重量、优化高速升阻比，因此机身截面尽可能沿轴向做平滑收放，没有多余的外凸鼓包，所有机载设备、动力管路、燃料储箱都内置在机身舱段内，机翼仅保留必要的承力结构与操纵通路，最大限度减少迎风阻力。在实际应用场景中，这类航空装备数模可用于航空科普展陈的三维交互演示，观众可通过剖切操作查看机身内部动力舱、座舱、起落架舱的分区布局；也可作为航空院校气动课程的参考样例，对照梯形后掠翼的外形参数开展低速风洞吹风前的数模预处理；同时在军事题材仿真内容制作中，该数模的外形精度可直接绑定飞行动画，还原地面滑跑、起落架收放、舵面偏转的完整动作逻辑。安装边界方面，整机地面停机状态下，

　　最高点为垂尾顶端，最低点为主起落架轮胎接地面，横向最大宽度为主翼展两端，轴向总长为机头前端至尾喷口末端；当起落架完全收起时，整机横向轮廓仅为翼展宽度，机身下方无外凸结构，可适配标准机场掩体内的停放尺寸约束；舵面最大偏转状态下，方向舵向两侧偏转、升降舵上下偏转的行程都不会超出尾翼与机身的外轮廓边界，做地面维护仿真时，地勤车辆从机翼侧方靠近的安全距离可直接参照数模的翼下高度设定，机翼下表面到地面的净空能够满足常规地面保障设备的通行要求。机身分段建模时按照机头锥、前设备舱、座舱段、燃料储箱舱、动力尾段拆分独立实体，各段之间的对接法兰面留足了密封连接的安装余量，既方便后续拆分做内部结构细化，也能保证整机拼合后外形曲面的G2连续，不会出现分段处的曲面折痕。座舱内部的座椅、驾驶杆、仪表面板都做了简化实体建模，和透明舱盖的内壁间隙符合真实人机工程尺寸，飞行员模型入座后头部与舱盖内表面保留足够安全余量，不会出现肢体与舱体干涉的问题。
