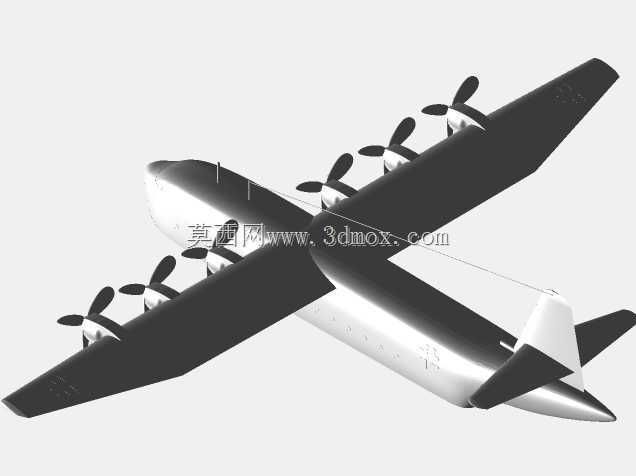

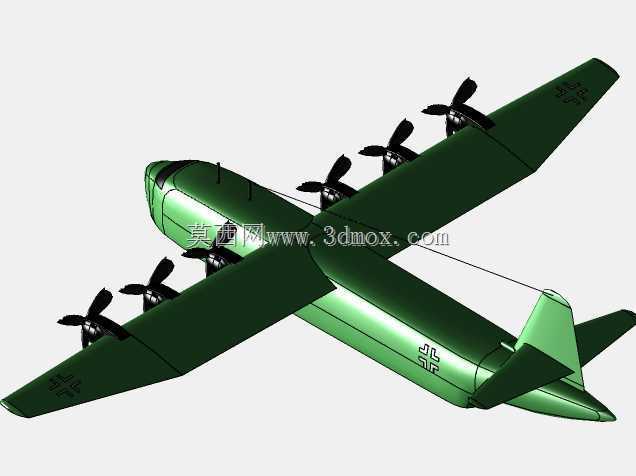

二战德国BV238大型水上飞艇结构

　　该套三维结构围绕大型军用水上飞艇的总体布置展开，建模时优先处理船身式水动外形与常规气动承力面之间的边界关系。机身下部采用深V船底过渡，舭线沿纵向连续抬升，前段设置断阶以削弱水面滑行时的吸附效应；侧壁从船底向圆筒形货舱平滑转折，既保证着水冲击载荷能够沿蒙皮和框肋分散，也使内部舱段保留较大的连续装载空间。尾段向上收拢并延伸出高置垂直尾翼，平尾与垂尾的连接区预留加强接头，避免单发拉力不对称或水面侧浪工况下尾翼根部出现应力集中。

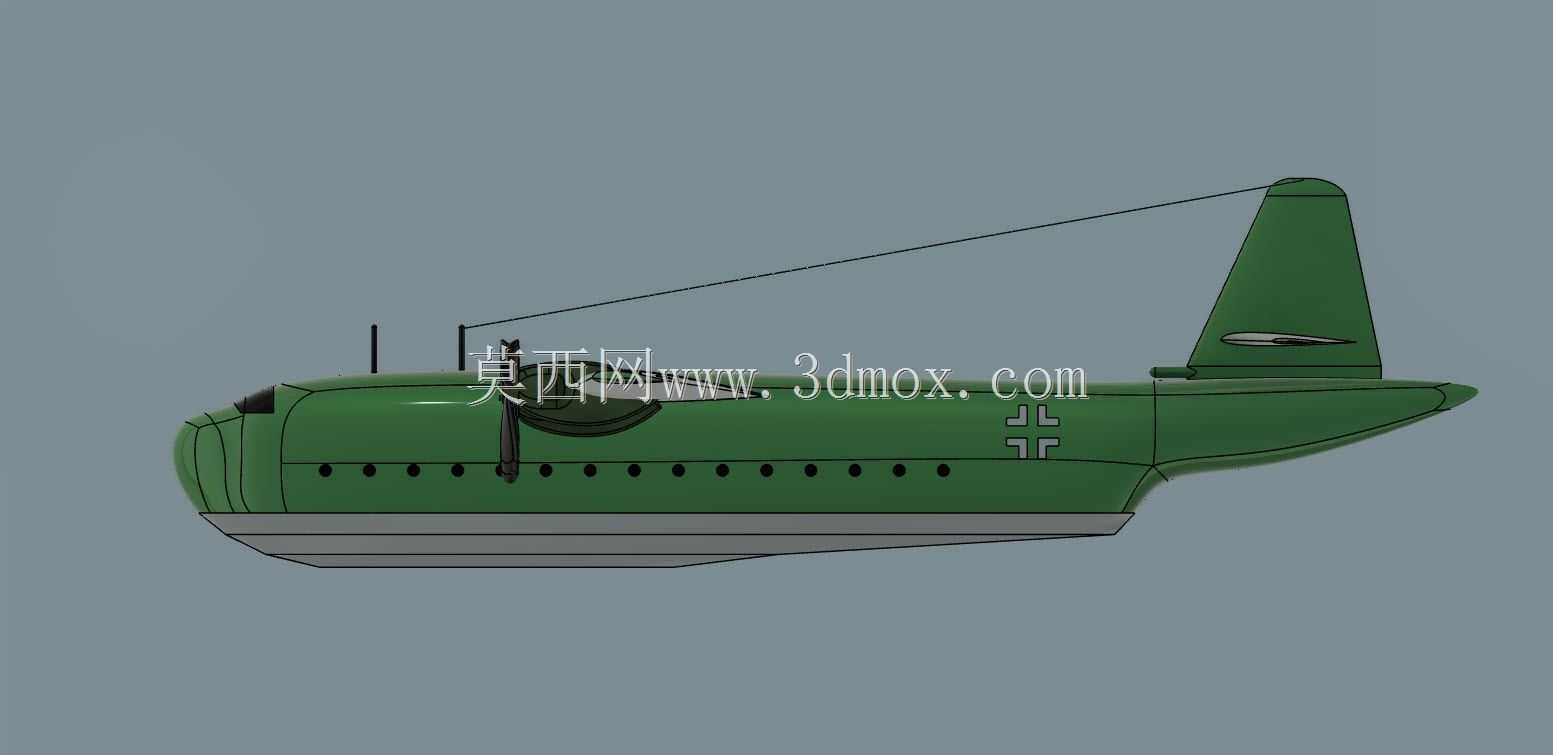

　　动力系统采用翼上或短舱分布式布置思路，螺旋桨桨轴与机身基准轴线保持设定安装角，短舱支柱穿过机翼承力盒段，把发动机拉力、振动和扭矩传递到主梁。建模中需要单独控制短舱与机翼上表面的贴合面，整流包皮从桨毂后方逐步扩开，再向机翼后缘收窄，减少冷却气流与机翼扰流的相互干扰。机头、背部和侧向观察位置保留了军用运输/巡逻平台常见的舱门、舷窗和天线接口，舷窗沿机身侧面成排布置，窗口间距与内部框位对齐，便于在详细设计阶段布置座椅、油箱、投弹设备或侦察载荷。

　　水面使用场景决定了下部外形不能按普通陆基飞机简单处理。船底前段较宽，用于降低着水初期的压强峰值；断阶后方底段略窄并带纵向斜升，使飞艇在加速过程中能够快速抬头并减小浸湿面积。机身两侧可根据方案设置稳定浮筒，浮筒通过斜撑杆与机翼或机身侧部连接，撑杆交点需要落在翼肋和加强框附近，防止停泊、横摇和靠岸碰撞时局部蒙皮失稳。陆上转运时，该类飞行器通常依赖专用滑车或坞内支架，因此三维装配中应在船底龙骨、断阶前后和尾撑位置给出假想支撑点，方便后续校核起吊、搁置和维修通道。

　　气动布局方面，大展弦比机翼适合长航程巡逻与重载起飞，机翼相对机身的安装位置较高，可使螺旋桨远离喷溅水幕；翼型厚度从根部向尖部递减，主梁、前后墙和翼肋形成盒形承力结构。襟翼、副翼区域在外形模型中以分缝和活动面边界表达，舵面铰链线与翼后缘保持平行，尾翼方向舵、升降舵的补偿面可按气动平衡需求预留。机身顶部天线从前方座舱区拉向垂尾顶端，拉线角度不能与螺旋桨旋转盘、垂尾前缘和维护人员通道发生干涉。

　　结构建模时，外形曲面与内部骨架应采用同步参照。船底曲面曲率变化剧烈，纵向龙骨、横向防溅板和水密舱壁需要沿曲面法向建立装配基准；机身圆筒段则以等距框位控制，长桁沿母线布置，蒙皮厚度可在工程详图中按受压、受剪和防腐蚀区域区分。水上起降环境对密封、防腐和检修开口要求较高，舱门周边、窗口框、底部探测口和系留座都应形成独立加强区，不能只依赖外观曲面封闭。

　　该模型可用于航空装备结构教学、水上飞机总体方案演示、军用水上运输机外形复原以及虚拟展陈。进行仿真或二次设计时，可在现有外形基础上补充重心包线、机翼油箱分区、起落滑车接口、系留孔位和维修口盖；若用于3D打印或动画展示，应将螺旋桨、活动舵面、浮筒撑杆、天线和舷窗玻璃拆分为独立零件，保证装配关系清晰，同时控制薄蒙皮边缘、细撑杆和小尺寸天线的实体厚度，避免后期制造或渲染时出现破面与丢失。
