低阻层流布局飞行器机身曲面造型

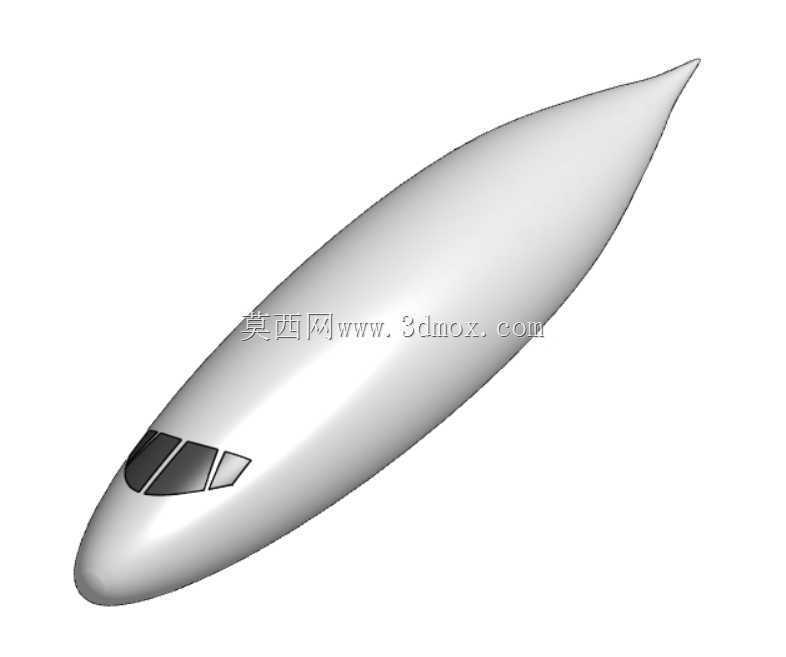

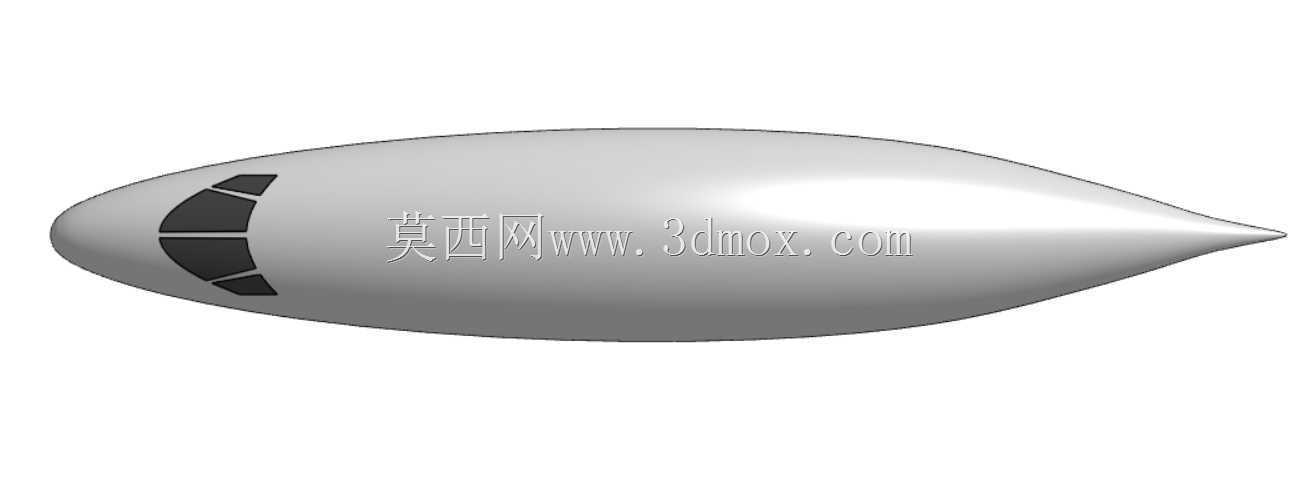

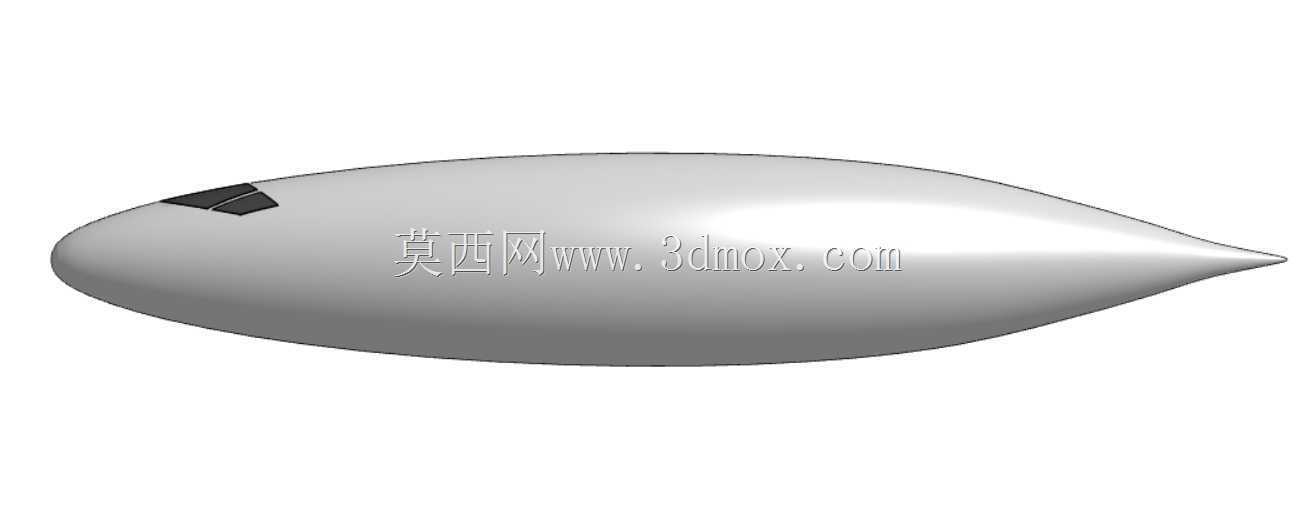

　　航空飞行器总体方案推进到气动外形冻结阶段时，机身往往不是简单按客舱容积或发动机安装位置拉伸出的封闭壳体，而是要同时回应巡航阻力、附面层发展、结构布置、维护开口和地面安全边界等多重约束。这个机身曲面以NACA 67-1215层流翼型作为旋转母型，通过绕纵轴扫掠形成连续回转体，再在头部叠加驾驶舱风挡区域，整体呈现出细长、饱满而尾部逐渐收束的形态。这样的处理思路与常规圆筒形客机机身不同，它更强调在低亚声速巡航状态下维持较长的顺压梯度，使附面层尽量保持层流，减少摩擦阻力，同时利用回转体截面的平滑过渡降低局部曲率突变带来的压力扰动。

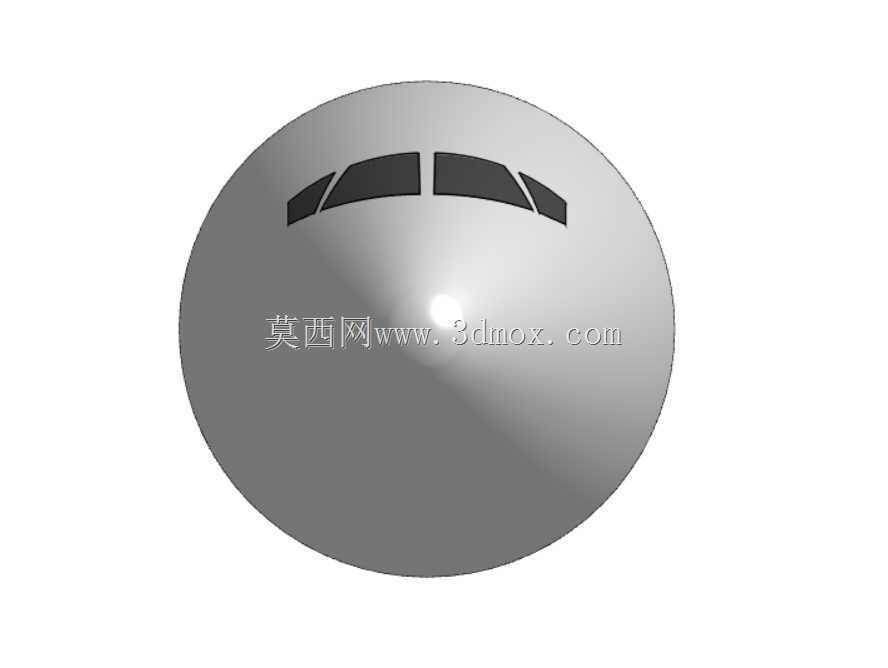

　　从实际使用场景看，这类机身适合用于高效率验证机、长航时试验平台或低能耗气动布局研究。机身中段截面饱满，可为燃油箱、航电设备、飞控计算机、环境控制管路和小型有效载荷提供连续空间；尾部收尖则有利于减小后体压差阻力，并为尾翼、推进系统或尾喷口集成留出清晰的气动边界。头部风挡并非后期贴图式附加，而是嵌入曲面的多块透明区域，侧窗与正风挡之间保留明显骨架棱线，既给驾驶员提供前下方和侧前方视野，也让金属蒙皮在开口周边有足够宽度布置加强框。

　　建模时，旋转母型的选择决定了整机阻力特性的基础。NACA 67-1215翼型本身具有较靠后的最小压力点和相对平缓的厚度分布，绕轴生成机身时，最大直径位置不宜过度靠前，否则前段膨胀过快，容易使附面层在中后段提前转捩；若最大直径过于靠后，又会增加尾部收缩难度，并给起落架、设备舱和重心配平带来麻烦。较合理的做法是让最粗区域位于机身总长约四成到五成之间，前段以较缓曲率扩张，后段按受控收缩率逼近尾锥，避免尾部出现局部凹陷或逆压梯度过陡。

　　曲面质量检查不能只看外观是否光顺。沿机身纵向布置多条截面线后，需要逐段核对曲率梳，保证母线在风挡后方、最大直径区和尾锥起始处没有异常拐点。回转体在理论上具有周向对称性，但驾驶舱开窗、舱门、检修口、天线座和系统附件会破坏这种对称，因此主蒙皮可先作为整体旋转面建立，再在头部用修剪曲面嵌入风挡玻璃，在侧面预留可展开的开口边界。开口边缘应设置双倍蒙皮宽度的加强区域，内部对应框、桁条和纵向梁的位置，避免把检修切口落在曲率变化剧烈或主传载路径不明确的区域。

　　外形尺寸与安装边界需要围绕整机布置协同确定。机身长细比偏大时，低速俯仰敏感性和尾部离地角会受到影响，起飞着陆姿态下尾锥不能先于主起落架触地；机头下方曲率则要兼顾雷达罩、前起落架舱和迎角传感器的安装。风挡骨架的角度不能只按视野遮挡决定，还要考虑玻璃成形、防除雾管路、雨刷区域以及鸟撞后载荷向周边框段传递。机身中段若布置机翼或撑杆连接接头，接头贴合面应与局部蒙皮法向保持明确关系，连接肋的深度要能把弯矩和剪力扩散到多个框段，而不是依赖局部厚蒙皮硬承载。

　　推进系统集成时，层流机身对表面连续性尤其敏感。无论是尾部螺旋桨、涵道风扇还是翼上动力装置，进气道、排气管和支架都应避开前段自然层流区，支柱与机身相交处需要设置整流包角，减少交叉流诱发的分离。尾部收缩段虽然有利于减阻，但过小的末端半径会限制尾推桨毂、作动器和尾橇安装，因此尾锥末端应保留短圆柱或钝头过渡，而不是数学意义上无限收尖。

　　在工程应用中，该类模型可作为CFD网格生成、风洞试验件缩比、总体布置协调和曲面教学的基础几何。用于数值计算时，可在机身表面单独划分层流控制区，重点观察摩擦阻力系数、压力恢复和尾迹宽度；用于结构设计时，则要在光滑外壳内补充半模框、地板梁、设备支架和开口加强件，使气动外形真正转化为可制造、可装配、可维护的飞行器机体。
