二战日军中岛B6N天山舰载攻击机

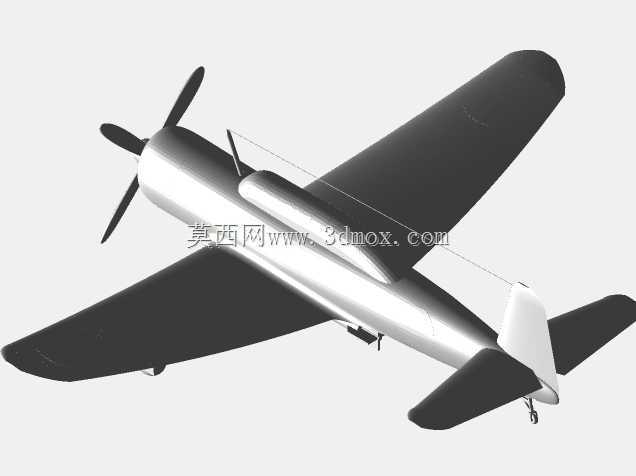

　　该三维作品还原的是二战时期日本海军列装的中岛B6N天山舰载鱼雷攻击机，作为九七式舰攻的后继机型，其核心定位是承担航母编队对海打击任务，可挂载航空鱼雷执行反舰突击，也可换装航空炸弹实施对地对舰水平轰炸，是太平洋战争中后期日本海军舰载航空兵的主力对海打击平台。

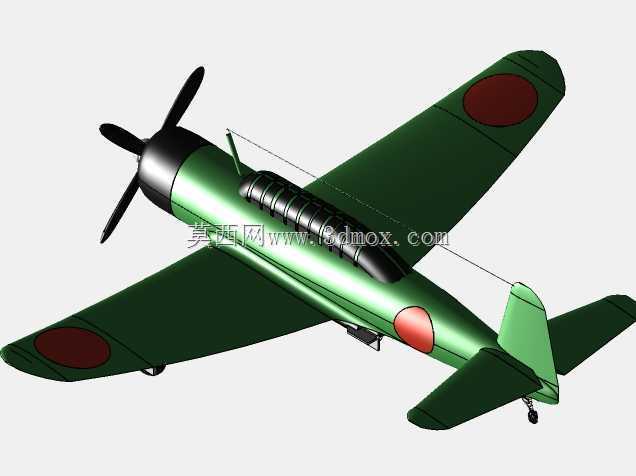

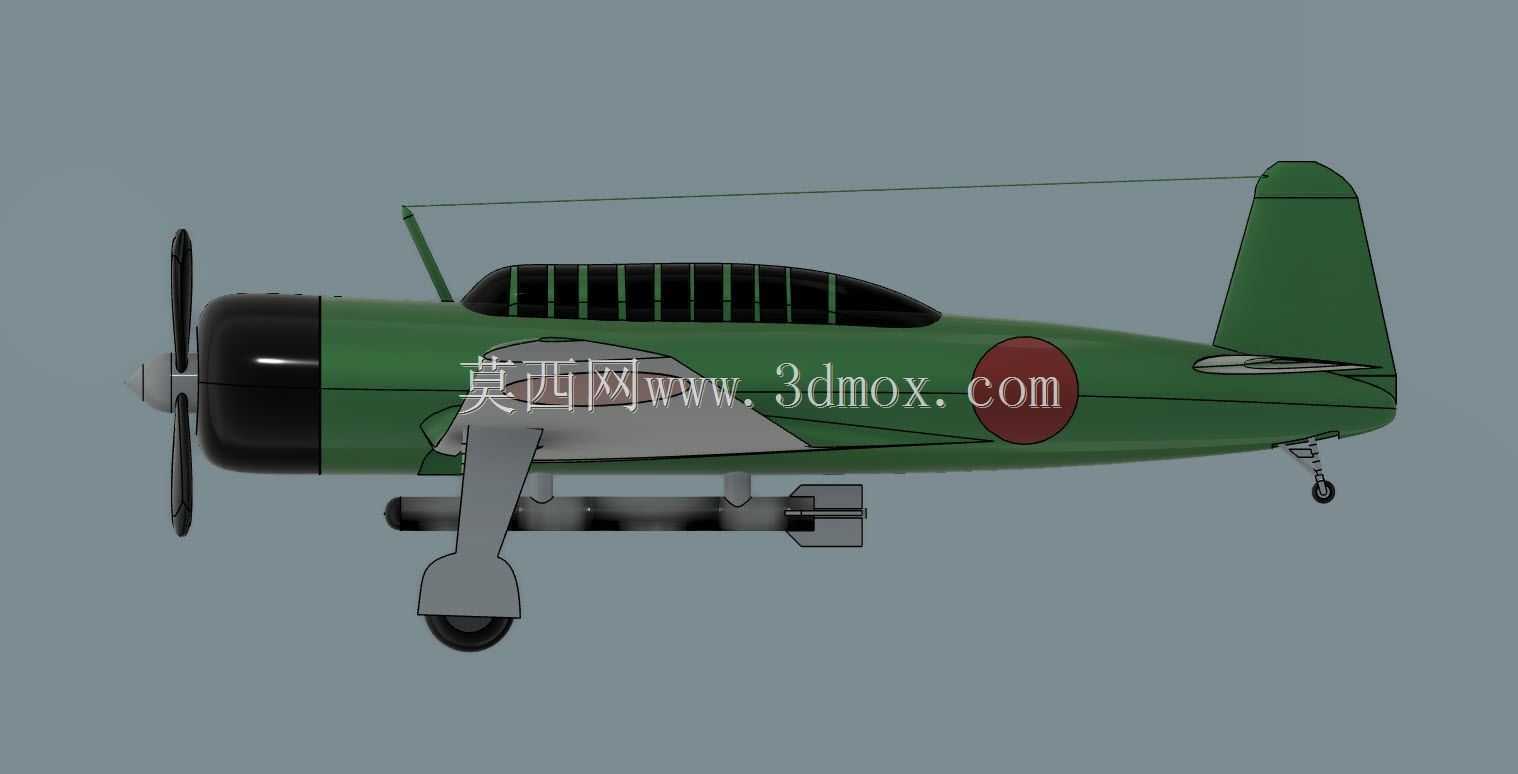

　　从整机气动布局来看，模型完整复现了该机单发低单翼、常规尾翼、后三点式起落架的典型舰载机构型。机身采用修长的流线型硬壳设计，机头布置大功率空冷星形活塞发动机，驱动三叶变距螺旋桨，发动机舱后方设置环形发动机罩，机头侧面保留排气集流槽结构；座舱为长条形多段玻璃串列布局，从前至后依次布置飞行员、投弹手/领航员、尾部机枪手三个战位，座舱盖框架与玻璃分段均做了细化，后部机枪位可向后上方伸出实施自卫射击。机翼为大面积下单翼，翼型厚度适中以兼顾低速着舰升力与高速巡航阻力，机翼外段设置可向上折叠的机构，用于压缩航母机库停放占用宽度，机翼后缘布置副翼与襟翼，襟翼在着舰阶段大角度放下以降低进场速度；机腹中线设置鱼雷挂架，模型中挂载了一枚航空鱼雷，鱼雷尾部稳定翼、头部触发引信结构均有体现，机翼下方也预留了炸弹挂点接口。尾翼由垂直安定面、方向舵与水平安定面、升降舵组成，垂尾高度较大以保证单发停车时的方向操纵余量，尾翼操纵面的铰链线轮廓清晰。起落架为后三点式，主起落架从机翼下方伸出，采用悬臂式减震支柱配合高压轮胎，尾轮位于机腹末端，着舰时机尾挂钩可勾住航母阻拦索，该结构在模型机腹后部也有对应体现。

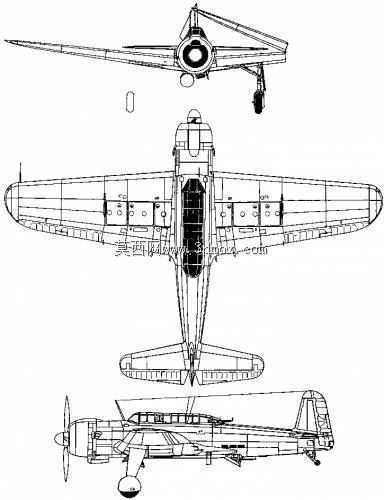

　　从工程建模角度梳理，整机外形尺寸需严格匹配实机尺度：翼展约14.9米，机身全长约12.9米，机高约3.8米，空重状态下机身截面从机头发动机舱的大直径圆形逐步向后收窄至尾锥，过渡曲面需保证G2连续，避免气动表面出现凹凸折痕。建模过程中需优先保证机身对称面基准对齐，机翼安装角、上反角参数需符合实机设定，折叠机翼的转轴位置需预留转动副边界，展开状态下机翼与机身整流段无缝衔接，折叠状态下外翼向上翻转约90度，此时整机横向占用宽度可缩减至不足6米，满足航母升降机与机库的停放边界要求。

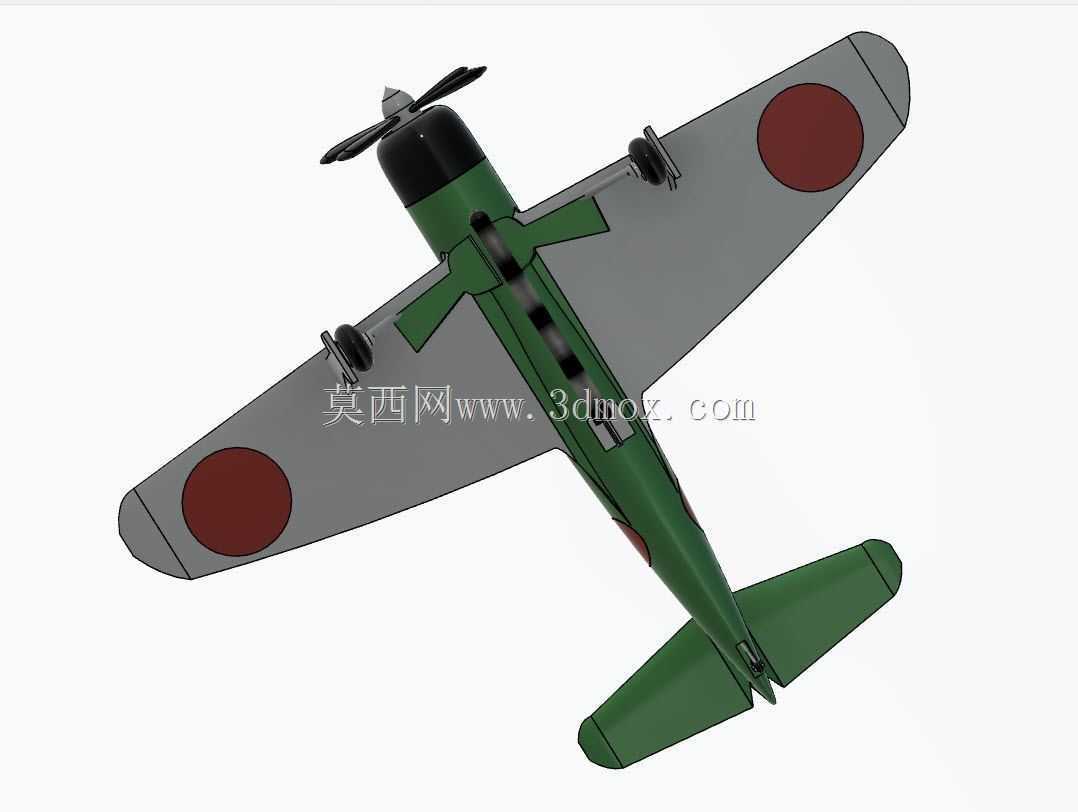

　　结构分层上，可将整机拆分为机头动力段、机身中段、尾段、左右机翼、尾翼组、起落架组、挂载武器、座舱透明件八大模块，各模块之间的装配定位销、对接蒙皮接缝均需还原实机的铆接拼接特征，机身表面的日之丸战术标识、部队涂装色块可作为外观贴图分层处理，不干涉内部结构的表达。

　　实际应用场景中，这类舰载机三维模型可用于军事航空史仿真演示、空战战术模拟、航母舰载机调度推演，也可作为航空科普展陈、动画制作的资产使用；在结构教学层面，可通过拆解模型展示舰载机为适应舰上起降做的特殊设计：包括加粗的起落架减震行程、机翼折叠机构、阻拦钩安装结构、防腐蒙皮处理等特征，帮助学习者理解陆基飞机与舰载机在设计边界上的核心差异。建模时还需注意外挂物与机身的间隙：机腹挂载鱼雷时，鱼雷最低点与地面/甲板的净空需满足起降擦地角要求，避免起飞抬头或着舰压缩起落架时出现碰撞干涉，螺旋桨旋转盘面与机头罩、机翼前缘的间距也要预留安全余量，防止气动干涉。整机曲面建模优先采用样条线放样构建机身主曲面，机翼采用翼型截面放样生成，舵面部分单独拆分以支持动画偏转，起落架支柱可设置伸缩动画模拟减震压缩过程，机翼折叠、座舱盖开启、鱼雷投放等动作均可通过装配约束实现运动仿真，完整还原该机作为舰载打击平台的功能特性。
