　　在航模与小型无人飞行器的动力链路里，飞控、接收机、舵机和图传等低压负载并不能直接承受动力电池的高电压，UBEC这类外置稳压模块承担的正是把2S至6S锂电母线电压稳定转换为5V或6V低压供电的关键角色。恒格UBEC 4A属于开关型BEC，持续输出能力约4A，短时可承受更高的峰值电流，适合固定翼、多旋翼、小型直升机以及车船模型中舵机数量较多、瞬时拉电流较大的场合。与电调内置BEC相比，独立模块把功率转换回路从电调发热区剥离出来，供电纹波、热积累和抗干扰能力更容易控制，也便于在机架上单独布置散热路径。

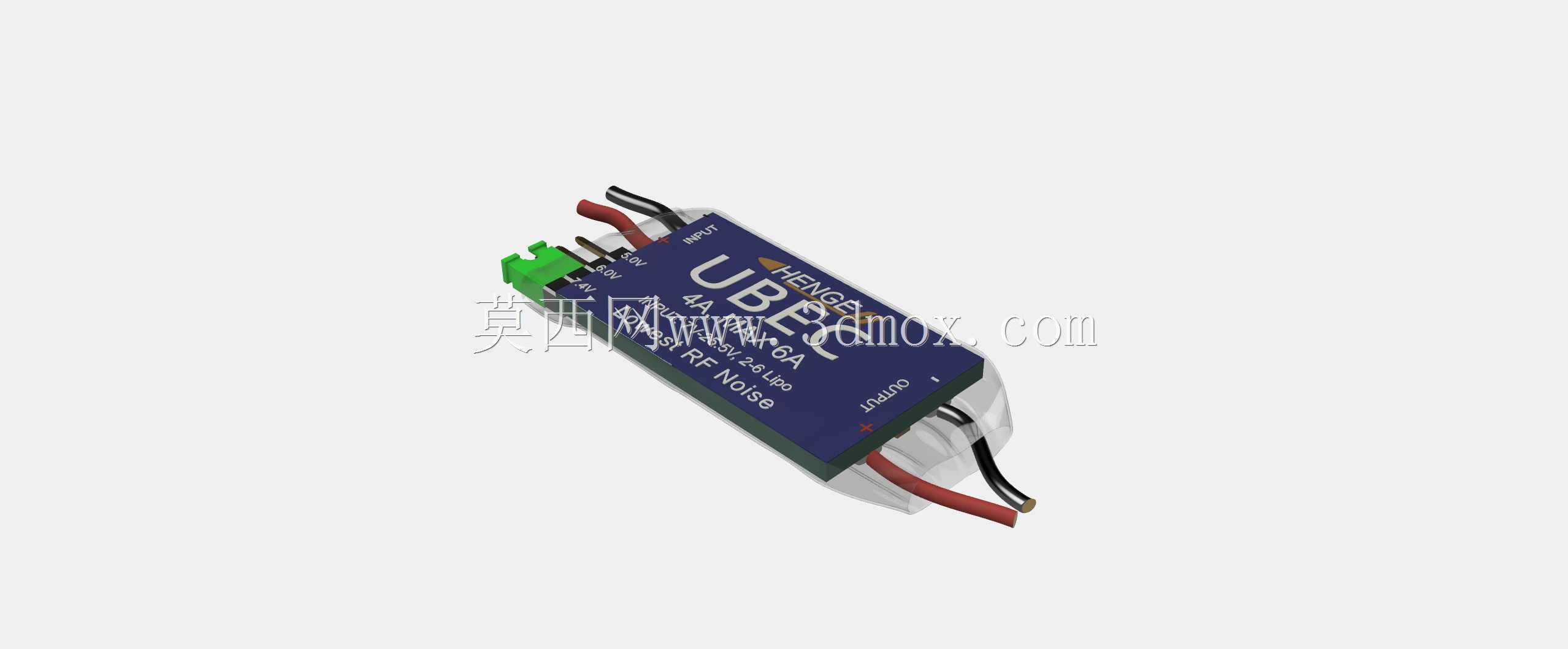

　　模块本体采用长条形封装，主体为深蓝色PCB灌封或热缩包覆结构，两端引出输入与输出线束。输入端连接动力电池主电源，输出端连接接收机或飞控供电轨，板上还保留开关/使能接线与状态指示相关结构。三维建模时，线束按红黑正负极和信号线区分走向，端部保留剥线与焊接后的柔性形态；实际装配中这些线缆需要根据机架层板、碳管和设备舱空间弯折，因此模型中给出的线缆长度和弯曲半径可作为布线余量参考，而不是强制约束。外形上，模块长度、宽度和厚度都按小型机载设备的紧凑边界处理，能够塞进狭窄的机身舱或飞控安装台附近；四周需要避开螺旋桨气流干涉区、图传天线远场区以及电调、电机等强干扰源。

　　从电路功能看，UBEC的核心是DC/DC降压变换，输入端承受电池满电高压与电机急加减速时的母线波动，输出端则要在舵机瞬间动作、图传启动、云台抽载时维持电压不跌落。4A级别的模块在多舵机固定翼或小型多旋翼上较为常见：接收机本身电流不大，但多个数字舵机同时偏转时，脉冲峰值会明显抬高，若稳压模块余量不足，容易出现接收机复位、飞控重启或舵机抖动。开关电源相比线性稳压效率更高、发热更小，但对布线和滤波更敏感，因此模块上通常布置输入输出电容、电感、屏蔽与降噪结构，标签中“RF Noise”相关字样也指向其对射频干扰的抑制设计。

　　结构设计思路围绕轻量、绝缘和易固定展开。模块表面没有复杂金属壳体，更多依靠灌封或热缩层实现绝缘、防尘和抗振；在三维数模中，主体可作为一个带圆角的长方体处理，重点还原PCB边缘、焊点区域、接插件和线束出口，而不必把内部磁性元件、芯片引脚全部展开。安装时常见方式是用双面泡棉胶、扎带或魔术贴固定在碳纤板、3D打印支座或机身隔框上，周围预留线束弯曲半径和插头插拔空间。若设备舱密闭，应让模块远离飞控陀螺仪和罗盘，至少保持数厘米距离，并使输入输出线尽量短、双绞或贴近机架走线，降低开关噪声耦合到接收机和图传的概率。

　　选型与布置时还要考虑电压档位和负载分配。该类UBEC常通过焊点、跳线或开关选择5V/6V输出：5V适配标准接收机、舵机和多数飞控；6V可提升数字舵机响应速度，但需确认后端设备耐压。模块输入线应并接到主电源分配板或电池主回路上，线径要满足峰值电流，避免因细线压降导致低压告警；输出线到接收机或飞控的路径则应减少与视频线、GPS线平行长距离铺设。多电源系统中，若电调仍带内置BEC，通常只保留一路BEC供电，防止不同稳压源之间倒灌。

　　对三维建模和机架设计人员来说，这类小件虽然体积不大，却直接影响整机供电可靠性。数模需要准确表达模块占位、线束出口方向、最小弯曲半径以及与周边插头、开关、图传和飞控的间隙；在装配约束中，可把主体作为刚性零件，把热缩外皮和柔性线缆作为外观参考，不参与关键尺寸链。实际装机还要关注散热：开关模块满载时会有一定温升，不能完全包裹在密闭泡沫内，也不宜紧贴电池高温区；机身侧壁留气流通道或利用飞行时自然对流，更有利于长时间稳定工作。整体而言，恒格UBEC 4A是航模供电系统中典型的外置稳压部件，结构简单但对布线、抗干扰和安装边界要求明确，模型还原时应抓住长条主体、双端线束和紧凑机载安装这三个核心特征。
