固体推进剂火箭结构三维数模

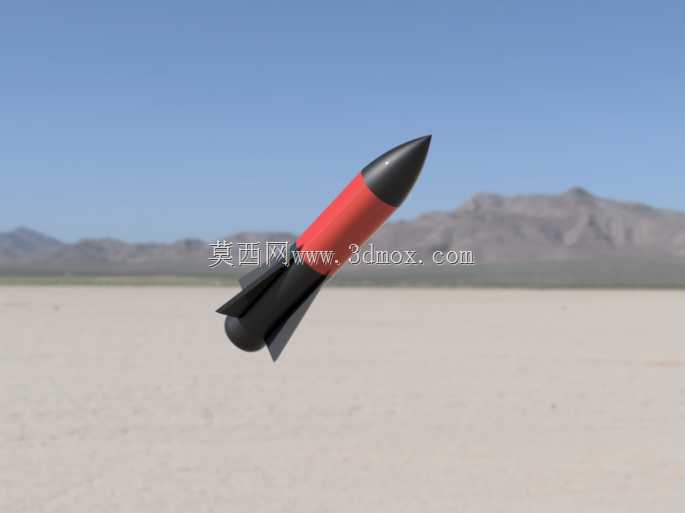

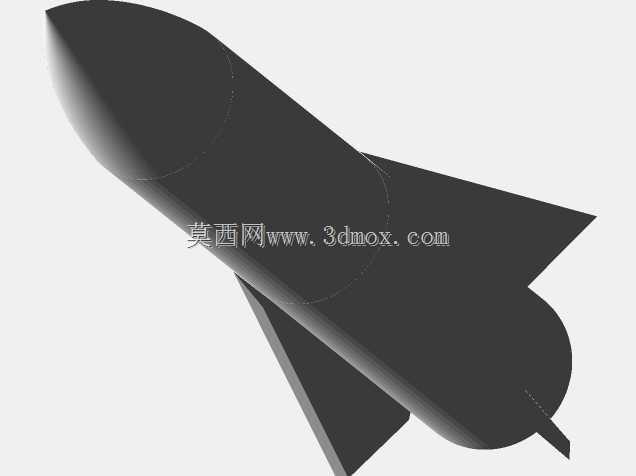

　　该数模围绕小型固体推进剂火箭的完整外形与内部装配关系展开，箭体采用典型的圆柱段加锥形头部布局，尾部布置四片对称稳定翼面，整体结构简洁，适合用于航天科普展示、推进系统原理教学、发射装置接口校核以及相关概念方案的结构评审。从工程使用角度看，固体推进剂火箭不同于液体动力系统，其推进剂在出厂或装填后即固化在燃烧室内部，工作时不需要复杂的管路、泵组和贮箱增压机构，因此箭体结构可以做得更加紧凑，日常维护环节少，发射准备时间短，在探空试验、教学演示、快速响应运载和小型助推装置中具有明显优势。建模时首先需要确定箭体直径与总长的比例关系。圆柱主段承担燃烧室、药柱和连接结构的布置空间，锥段则兼顾头部整流与气动减阻需求。头部曲面不能只按视觉效果处理，

　　应保证锥面与圆柱段相切过渡，避免在外形分析或快速成型时出现折边、曲率突变等问题。尾段与主筒体之间需要设置明确的装配分界，便于后续拆分喷管、堵盖、稳定翼和连接环等零件。若用于教学或展陈，可将箭体按头部、筒体、尾段和翼片拆成多个部件；若用于原理验证，则应保留同轴装配关系，使中心线、喷管轴线和翼面对称基准保持一致。尾翼采用四片径向均布形式，翼面位于箭体后段，能够在飞行过程中提供稳定力矩，抑制滚转和偏航扰动。翼片与筒壁的连接区域是结构建模的重点，不能简单采用薄片贴合，应考虑根部过渡、粘接或紧固件安装空间。实际加工中，翼片常通过轻质板材切割或复合材料成型获得，根部需要与尾段壳体可靠连接；若进行发射试验，还要校核翼片在加速度、气动载荷和着陆冲击下的强度。数模中翼面位置、后掠角度和外露高度应围绕箭体直径协调，过大的翼片会增加阻力和侧向载荷，过小则稳定裕度不足。固体火箭的核心功能集中在燃烧室内。药柱通常沿筒体内腔布置，外壁与壳体之间可设置隔热层，前端和后端分别与前堵盖、喷管座形成密封边界。工作时，高温高压燃气经尾部收敛喷管加速排出，产生轴向推力。虽然外观模型不必完全还原复杂内弹道，但在结构表达上应体现喷管与筒体的同轴关系、尾部出口直径以及燃烧室前后限位关系。喷管区域受热最严重，实际设计中会采用耐烧蚀材料，并在喉衬部位预留更换或加厚结构；建模时可将喷管作为独立零件，方便材料区分和后续工程细化。外形尺寸的确定还要考虑运输、装填和发射导轨边界。

　　箭体最大外径决定发射筒或导向支座的配合间隙，总长则影响支撑点分布。小型固体火箭在地面发射时，通常需要至少两处支撑或导向约束，支撑位置应避开翼片和喷管出口，防止燃气流直接冲刷设备。尾翼外廓尺寸必须纳入发射装置边界检查，尤其是翼尖到中心线的半径，应小于发射筒、导轨或抱爪的通过尺寸。若采用导轨发射，还需核对滑块或导向凸台与箭体的连接位置，保证推力线通过质心附近，减少初始扰动。从设计思路上看，这类模型不宜只追求外观相似度，而应把气动外形、装配层级和功能分区表达清楚。筒体可分为头部整流罩、主燃烧室壳段、尾段壳体和喷管组件；稳定翼按圆周阵列生成，阵列基准必须落在箭体轴线上，才能保证四片翼面相位准确。头部锥段与筒体连接处建议设置台阶或止口，现实中该止口可用于粘接定位、螺纹连接或卡箍固定。尾部喷管座与筒体之间也应保留连接法兰或环形配合面，使拆装逻辑符合实际维护顺序。材料和结构重量分布同样影响方案判断。固体火箭质心通常随药柱燃烧而变化，初始质心偏向前部，随着推进剂消耗逐渐后移；稳定翼和喷管位于尾部，会影响转动惯量。数模虽然不直接完成弹道计算，但完整、对称、层次清楚的几何结构可以为质心估算、气动分析和3D打印提供基础。若用于打印展示，筒体壁厚、翼片根部厚度和喷管最小壁厚都要满足成型工艺要求；若用于数控加工或模具成型，则需进一步增加拔模斜度、圆角和分型依据。在教学场景中，该结构能够直观说明固体火箭“壳体即燃烧室”的特点：筒体既是外形蒙皮，也是承受内压的主要构件；

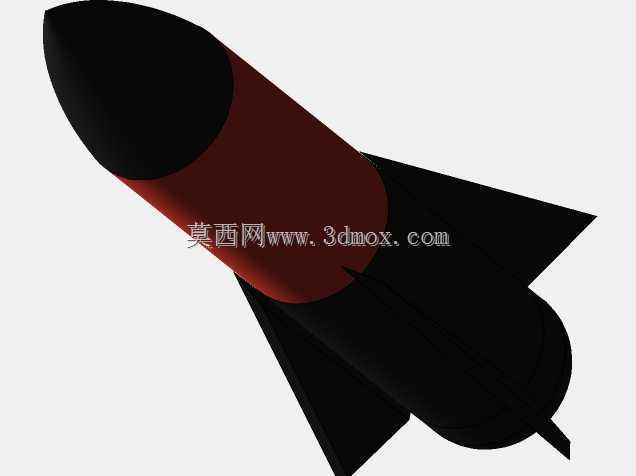

　　头部锥段负责整流和前端封闭；尾翼负责飞行稳定；喷管负责能量转换。与液体火箭相比，它没有外露输送管路和多贮箱布局，外观更接近完整弹体，因此也适合作为航空航天模型、展馆教具和结构认知样本。细节处理上，箭体表面的色块分界可对应不同功能段，红色中段通常表示燃烧室或主体舱段，黑色头部与尾部对应整流罩、喷管及稳定组件。颜色分区不仅用于展示，也能在装配检查时快速识别零件边界。翼片边缘应保留适当厚度，避免几何上形成零厚度面；喷管出口和头部尖端要考虑后续仿真网格划分或打印成型的可实现性。整体来看，该数模把固体推进剂火箭最关键的柱段承压、锥形整流、尾部喷流和翼面稳定四个结构特征集中呈现出来，既可作为航天装备原理认知的几何载体，也可在此基础上继续细化药柱型腔、隔热层、连接螺纹、发射滑块和回收接口等工程结构。
