NACA4412低速翼型叶片曲面造型

　　这套曲面造型围绕NACA4412低速翼型展开，核心是把经典四位数翼型的二维型线沿展向做光顺拉伸与扭转过渡，最终得到一段可直接用于气动部件前期方案验证的叶片实体。从工程使用角度看，NACA4412属于中等弯度、最大厚度约12%弦长的翼型，最大厚度位置靠近弦长30%处，最大弯度约4%弦长且位于弦长40%位置，这种型线在低速、中小迎角范围内升阻特性比较温和，失速过程相对平缓，因而在小型风力机叶片、低速风洞试验件、无人机机翼段、轴流风机叶片以及教学演示件中被反复采用。

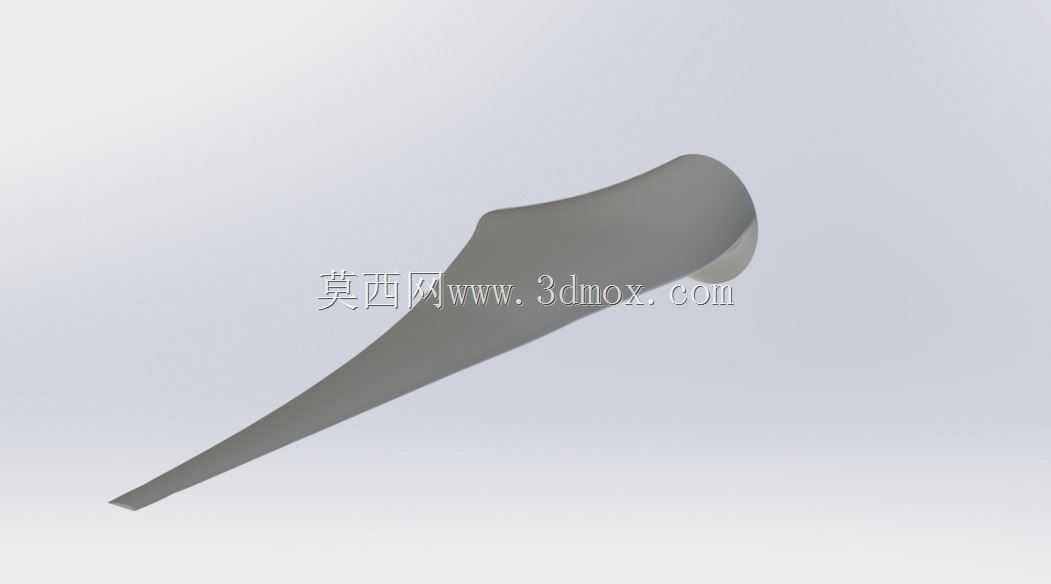

　　建模时最先要锁定的是弦向基准。翼型型线本身由上下两条曲线构成，前缘是曲率半径较小的圆滑驻点区，后缘则逐渐收窄到一个很薄的尖点或微小钝边。实际造型不能简单把二维轮廓直接生硬拉伸，因为真实叶片沿展向往往存在弦长渐变、安装角扭转以及厚度分布的微调。处理这一段时，通常先在根部截面保留较大的相对厚度，以兼顾与轮毂或法兰连接时的结构强度；向梢部推进时，弦长逐步收窄，扭角按气动设计给定的分布递减，使各截面在设计来流速度下都工作在较优迎角附近。图中实体呈现出的根部宽厚、梢部尖细的形态，正是这种展向载荷与结构刚度协调后的结果。

　　曲面质量是这类零件的生命线。翼面上下表面需要保持G2以上的连续性，任何局部褶皱、拐点或法向突变，在后续CFD网格划分时都会造成局部网格畸变，在数控加工中则可能表现为刀轨抖动、表面波纹甚至过切。因此造型过程中要反复检查截面线的曲率梳，确认前缘吸力面与压力面过渡顺畅，后缘收束处两侧曲面贴合一致，不允许出现人为的尖角折面。对于需要做渲染或风洞可视化的场景，光滑连续的曲面还能保证流线贴体、压力云图分布合理，避免把建模缺陷误判成气动分离。

　　从应用场景反推尺寸边界，这类翼型段很少孤立存在。若用于小型水平轴风力机，叶片根部需要预留与变桨轴承或轮毂连接的安装面，螺栓分布圆、叶根圆柱段过渡以及防雷电导线的走线空间都要在曲面实体之外另行考虑；若用于风机或风洞试验件，则两端往往要对接端板、转接头或六分力天平，此时翼段的展长、端面平面度以及基准孔位就成为关键安装约束。模型在梢部和根部保留的规整端面，正是为了便于这类对接装配，而不是把叶片做成无限延伸的自由曲面。

　　功能特性上，NACA4412的价值不在于追求极端高速性能，而在于低速下较好的升力储备与可预测的失速行为。做结构设计时，工程师会把气动外形传给载荷计算，再结合玻纤、碳纤维或铝合金材料的许用应力，校核叶根弯矩、挥舞与摆振方向的刚度，以及在极端阵风下的挠度。外形模型在这里承担的是共同基准：气动人员用它算压力分布，结构人员在它基础上铺层或加肋，模具人员则依据它分模、确定加工余量。也正因为如此，翼型坐标的准确性、展向插值的一致性以及前后缘的对称性，都会直接影响后续所有环节。

　　设计思路上，这类造型强调“以型线定性能、以过渡保工艺”。弦向型线决定了翼型的升阻特性，展向扭角与弦长分布决定了整机的功率捕获与载荷分布，而表面光顺度则决定了加工与仿真的可信度。实际项目中，往往还要在纯气动理想外形与制造可行性之间做妥协：后缘不能薄到无法成型或一碰就变形，根部不能为了减阻而削到连接螺栓无处安放，前缘还要考虑防冰、保护膜或涂装的厚度补偿。把这些约束一并纳入三维实体，才能让一个看似简单的翼型段，真正成为可分析、可加工、可装配的机械零部件。
