高精度PCD聚晶金刚石铰刀结构

　　这套刀具结构面向高精度内孔精加工场景，核心解决有色金属、非金属以及难加工复合材料在批量铰孔工序中尺寸一致性差、孔壁粗糙度不达标的痛点。在实际产线里，铝合金壳体、铜合金阀套、石墨电极、碳纤维构件以及硬质合金烧结件的终孔加工，普通高速钢或硬质合金铰刀往往在连续加工数十件后就出现刃口磨损、孔径漂移的问题，而聚晶金刚石材质的刃口硬度极高、摩擦系数极低，切屑不易粘附在切削刃上，能够在长时间连续作业中稳定保持孔径公差，这也是该类刀具在汽车零部件、电子精密结构件、液压阀块加工线被广泛采用的原因。

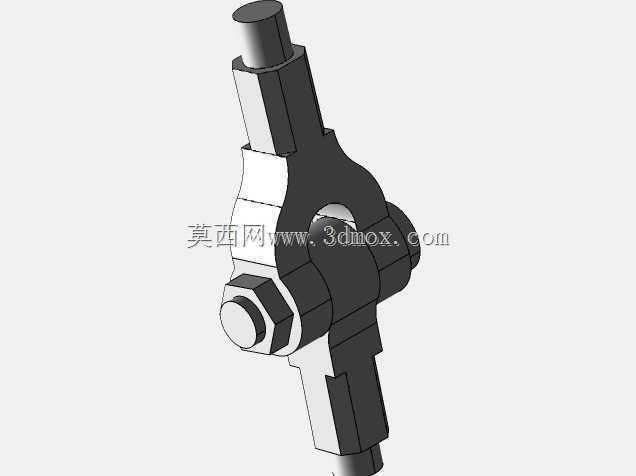

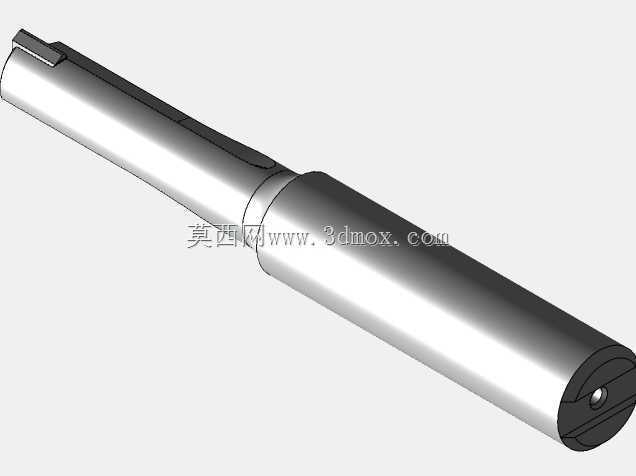

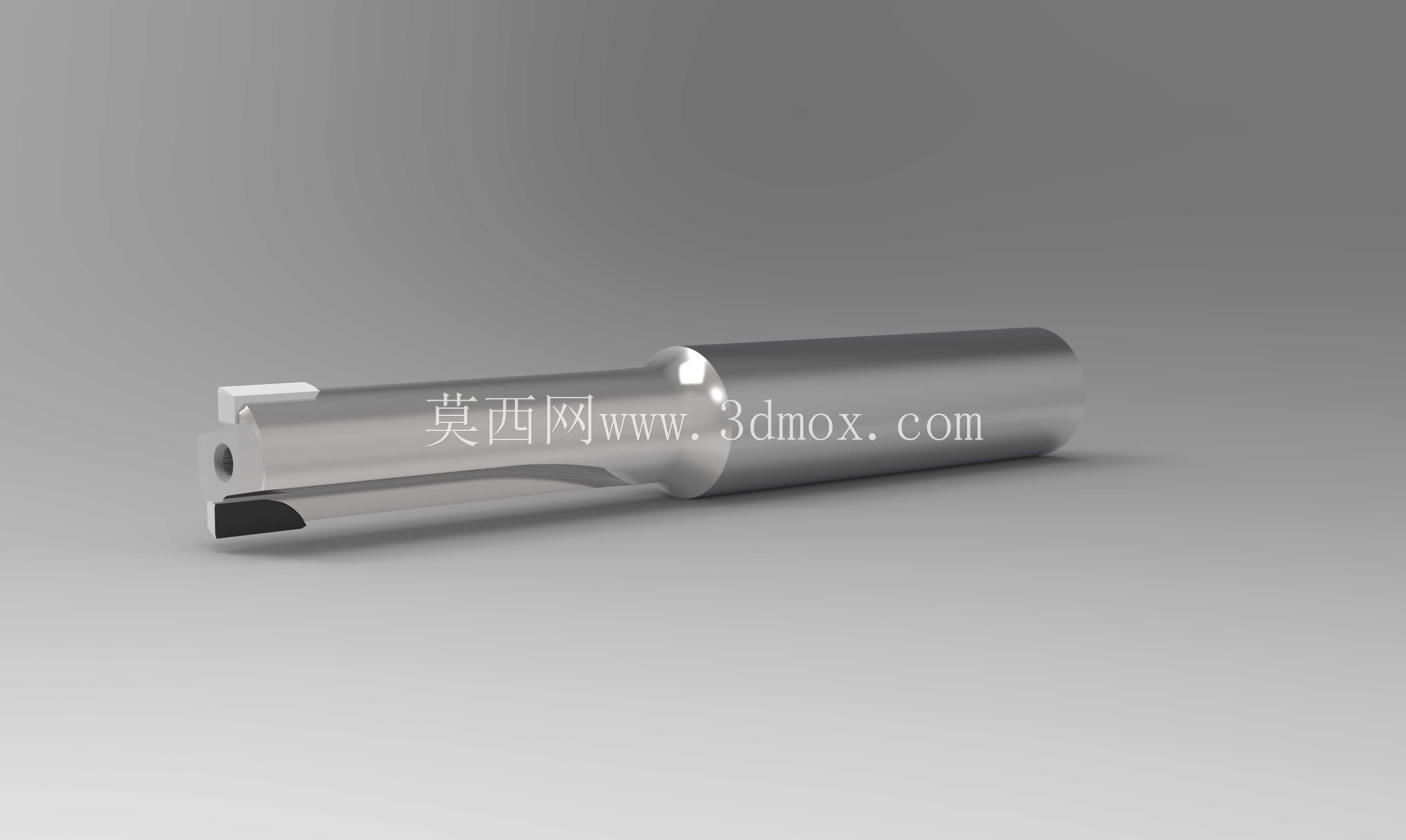

　　从结构设计逻辑来看，整套刀具分为工作切削段、过渡夹持段以及机床连接柄部三个核心部分。前端工作段的切削刃采用PCD复合片焊接镶装结构，刃带经过精密研磨，导向部分设计有合理的刃带宽度，在铰削进入预制底孔时，多条导向刃能够自动修正底孔的轴线偏斜，避免出现喇叭孔、椭圆孔或者孔壁振纹。切削部分的锥度引导段做了平缓过渡，刀具切入工件时不会产生突然的径向冲击，既保护了PCD刃口避免崩缺，也能让加工后的孔壁形成均匀的挤压光整效果，无需后续珩磨工序就能达到IT7级的孔径精度，表面粗糙度可以稳定控制在Ra0.8以下。

　　中间的刀体部分采用合金钢基体制造，在保证整体刚性的前提下做了轻量化的轮廓优化，刀体上预留的排屑空间经过角度校核，铰削过程中产生的细碎切屑可以顺着刃口间隙顺畅排出，不会在孔内积压划伤已加工表面。刀体上的锁紧与定位结构经过配合公差校核，和机床刀柄连接时能够实现高同轴度装夹，刀具回转时的径向跳动可以控制在微米级，避免因为偏心导致单刃过载、孔径超差。尾部的夹持柄采用标准接口设计，既可以适配常规的弹簧夹头刀柄，也能够在专用的液压刀柄、热缩刀柄上实现高精度装夹，不同加工中心、铰孔专机都可以快速换装，不需要额外定制非标连接座。

　　在安装边界方面，刀具整体轴向尺寸经过紧凑化设计，在小型立式加工中心的有限Z向行程内也能完成深孔铰削作业，回转最大外径和加工孔位周边的夹具、工件凸台保留了足够安全间隙，编程时不需要额外做复杂的避空路径。针对10毫米公称直径的铰孔工况，预制底孔的推荐尺寸控制在9.8毫米左右，单边留给铰刀的切削余量在0.1毫米上下，余量过大容易导致PCD刃口承受过载冲击，余量过小则无法完全切除底孔残留的刀痕，无法发挥铰削的光整优势。刀具的切削参数匹配也有明确的工程逻辑：加工铝合金时切削速度可以设定在较高区间，进给量根据孔深和机床刚性合理调整，全程采用内冷却或者外部冲液的方式，把细小切屑及时从孔内冲出，避免二次切削。

　　整套三维结构完整还原了镶装刃口、刀体基体、定位夹持部位的所有配合细节，每一处焊接坡口、刃带角度、过渡圆角都按照实际加工工艺要求建模，结构工程师可以直接参考该模型完成非标铰刀的改型设计，工艺人员也可以借助模型核对刀具和工件、夹具的运动干涉情况，在投产前就排除装夹碰撞、行程不足的隐患。和普通整体硬质合金铰刀相比，这种PCD镶片结构的刀体可以重复使用，刃口磨损后只需要重新更换焊接PCD刀片、重磨刃口就能再次投入使用，长期批量加工的综合成本更低，非常适合年产数十万件的精密零部件产线做终孔工序的刀具选型参考。
