卧式5立方二氧化碳承压储罐结构设计

　　在工业气体储运、焊接作业供气、食品级二氧化碳保藏、消防系统供气等场景中，中大容量卧式二氧化碳储罐是核心的承压储装设备，本次设计的5立方规格储罐，主要面向固定站点的中长期气体储装需求，适配厂区集中供气、工业生产制程气体缓存等工况。从实际使用需求出发，液态二氧化碳储存需要维持稳定的内部压力与温度，避免出现超压泄放、低温脆化等问题，因此罐体主体采用卧式圆筒形结构，相比立式储罐，卧式布置的重心更低，对安装基础的承重均匀性要求更友好，适合厂区地面硬化区域直接安装，不需要额外搭建高层承重平台，现场施工的土建成本更低。

　　设计过程中首先确定罐体的核心承压边界，筒身采用等壁厚卷焊结构，两端采用标准椭圆形封头，椭圆形封头的曲面过渡能够有效降低承压状态下的应力集中系数，相比平盖封头可以在同等承压要求下降低板材厚度，控制整体设备重量。罐体顶部设置两组接管，分别用于充装作业、安全附件安装，其中安全附件接口用于装配安全阀、压力表、液位计组件，能够实时监测罐内的压力、液位状态，当罐内压力超过设定阈值时安全阀自动起跳泄放，保障储装安全。罐体底部设置进出液接管，对接生产车间的供气管道，能够稳定输出气化后的二氧化碳介质，满足连续生产的供气需求。

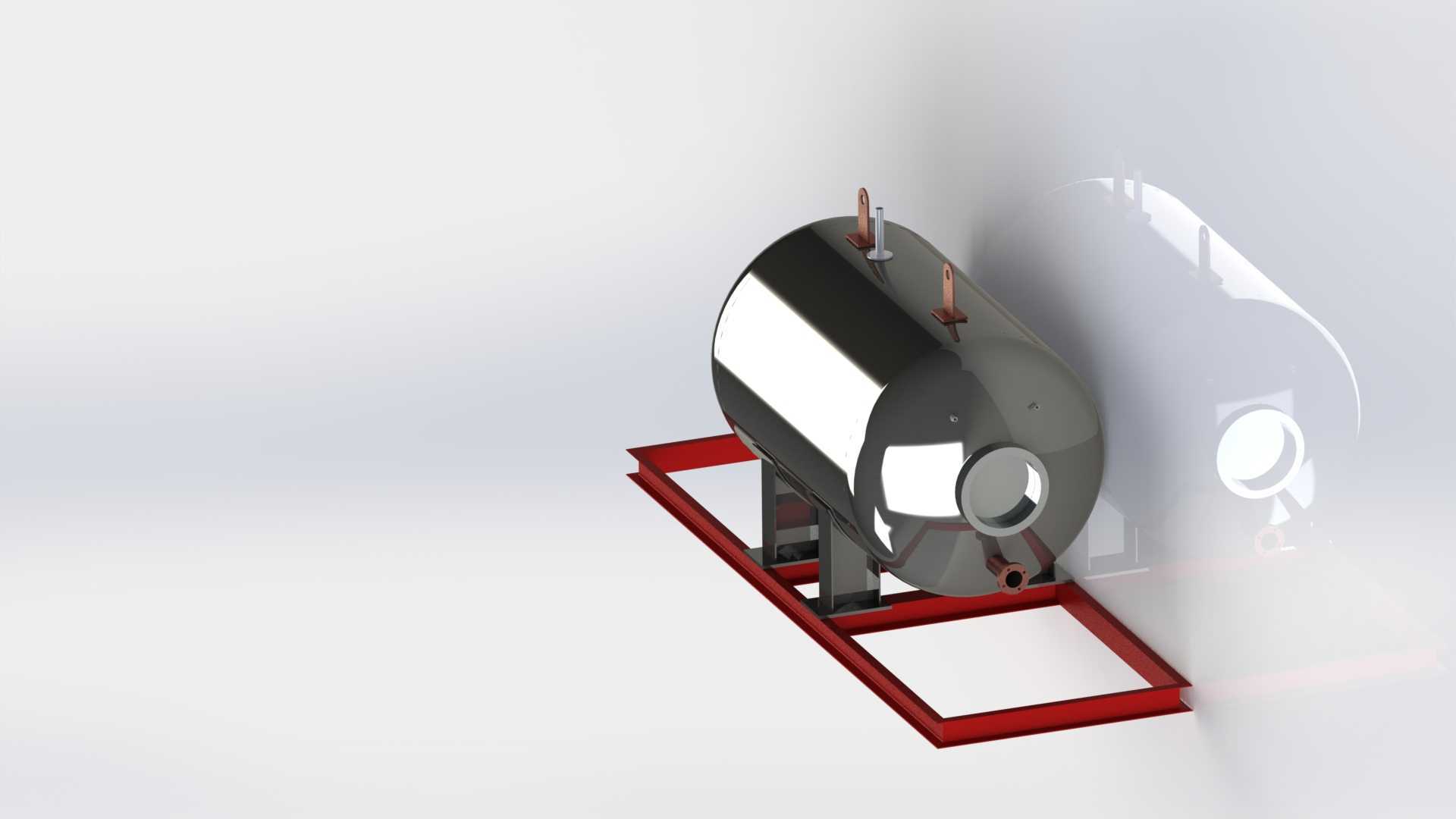

　　支座部分采用型钢焊接的鞍式支座，两组鞍座对称布置在罐体筒身的下部支撑位置，鞍座的弧形支撑面与筒身外壁贴合，配合焊接固定的连接结构，能够将罐体的重量均匀传递到下部的安装框架上。下部的安装框架采用矩形钢管焊接成型，框架底部为平整的安装面，预留有地脚螺栓固定孔，现场安装时可以直接通过膨胀螺栓或者预埋螺栓固定在混凝土基础上，框架的高度设置充分考虑了底部接管的安装操作空间，日常维护时可以方便对接管道、拆卸阀门组件，不需要额外抬高罐体。

　　从安装边界来看，该储罐整体长度控制在适配标准厂区通道运输的尺寸范围内，整体宽度满足常规厂房门的通行要求，运输时不需要额外拆解组件，整体吊装就位即可。罐体的外表面采用镜面抛光处理，一方面降低外界环境温度向罐内的热传导，减少液态二氧化碳的气化损耗，另一方面光滑的表面不容易积灰积污，日常清洁维护的工作量更小。在结构细节处理上，所有接管与罐体的连接位置都采用全焊透结构，焊接后进行无损检测，确保焊缝位置没有气孔、裂纹等缺陷，满足承压设备的焊接质量要求。鞍座与罐体的连接位置设置有垫板，避免支座焊接位置直接与筒身母材接触，减少焊接应力对筒身承压强度的影响。

　　实际应用中，该规格储罐可以配套气化装置、调压装置组成完整的供气站，相比高压气瓶组供气，大容量储罐的充装频率更低，能够减少气体运输、充装的人工成本，同时供气压力更稳定，不会出现气瓶组切换时的压力波动，适合用气量大、供气连续性要求高的生产场景。设计时也充分考虑了日常巡检的操作便利性，顶部的阀门、仪表布置位置都在站立操作可及的高度范围内，不需要登高作业就可以完成常规的参数读取、阀门操作，降低日常运维的安全风险。罐体的人孔设置在封头位置，定期检验时可以打开人孔进入罐内进行检查、清洁，满足压力容器定期检验的规范要求。
