立式承压储液罐体工业结构设计

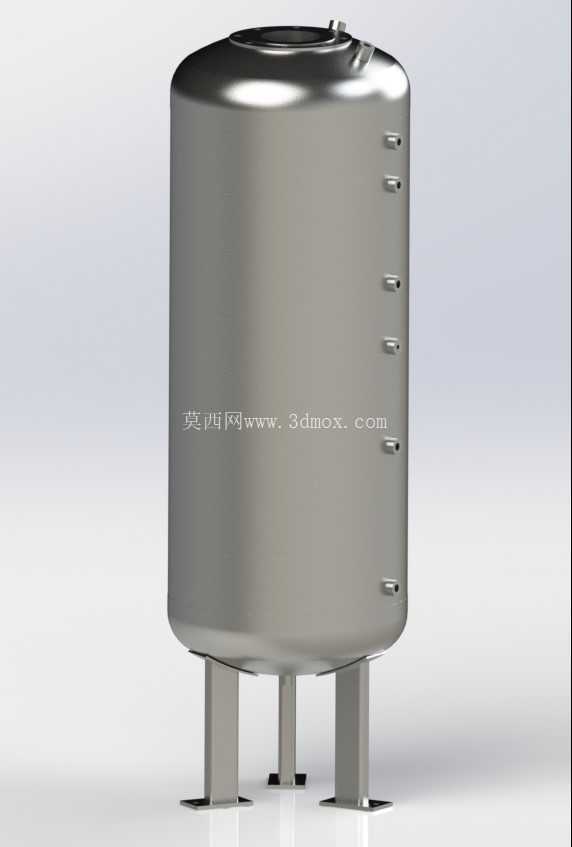

　　在化工、食品加工、水处理以及中小型工业供液系统的现场，这类立式承压储液罐体是极为常见的静设备单元，多数场景下它承担着缓冲系统压力波动、暂存工艺介质、平衡上下游工序流量差的作用，和卧式储罐相比，立式结构的占地投影面积更小，对于厂房内用地紧张、需要预留操作检修通道的场景适配性更强。从结构设计逻辑来看，整个罐体采用等直径圆筒形筒体搭配上下标准椭圆封头的构型，这种组合是承压容器领域经过长期工程验证的成熟方案，椭圆封头的曲面过渡能够有效降低筒体与端盖连接位置的应力集中系数，避免直角结构在承压状态下出现局部应力超限的问题，相比平盖结构，椭圆封头的承压能力更强、材料利用率更高，在同等设计压力下可以有效降低封头的板材厚度，控制整体设备重量。

　　筒体侧面沿轴向均匀排布的多组管嘴接口，是根据工艺系统的接管需求预留的，不同高度的接口可以分别对应介质进料、出料、液位检测、温度传感、安全阀安装以及排污放空的功能，设计时需要根据接管的公称直径、外伸长度核对管嘴与支腿、外部操作平台的净空距离，避免安装管道时出现干涉。顶部的大尺寸开口是为人孔或者检修口预留的，方便运维人员进入罐体内部开展清洁、焊缝检测以及内件检修作业，开口位置的补强圈结构需要和筒体曲率完全贴合，保证焊接后的补强效果，抵消开孔造成的筒体强度削弱。

　　底部的三支腿支撑结构是立式小型储罐常用的支撑形式，相比裙座支撑，支腿结构的耗材更少、安装更便捷，支腿与下封头的连接位置采用带垫板的焊接结构，避免支腿的焊接应力直接作用在封头母材上，支腿底部的地脚板预留了螺栓安装孔，安装时可以通过膨胀螺栓或者预埋地脚螺栓将罐体固定在设备基础上，设计时需要核算支腿的压应力稳定性，尤其是当罐体满载介质时，要保证在风载或者轻微设备振动的工况下不会出现失稳倾斜的问题，同时三支腿的布置角度需要避开底部排污口的操作空间，方便排污管道的连接与阀门操作。

　　建模过程中需要重点控制几个关键尺寸边界：首先是筒体的圆度公差，尤其是管嘴开孔位置的筒体局部变形量需要控制在标准允许范围内，避免后续接管焊接时出现错边；其次是各个侧管嘴的轴向位置度与周向角度偏差，要和工艺流程图上的接管方位完全对应，防止现场配管时出现管道错位；另外支腿的高度设计需要满足底部排污口的净空要求，保证排污阀安装后有足够的操作空间，同时罐体底部离地面的高度也要满足日常巡检的视线需求，方便运维人员观察底部是否存在介质泄漏。

　　从实际使用的角度，这类罐体的壁厚设计需要根据设计压力、设计温度以及存储介质的腐蚀裕量综合计算，对于存储有腐蚀性介质的场景，还需要在内壁增加相应的防腐衬层，建模时可以预留衬层的厚度空间，避免后续加工时出现内部净容积不足的问题。筒体上的所有接管端部都需要预留焊接坡口结构，方便和外部工艺管道进行对接焊，管嘴的外伸长度要考虑管道保温层的厚度，保证保温施工后法兰或者阀门的操作手轮不会被保温层覆盖。另外顶部人孔的位置需要设置在靠近操作平台的一侧，方便人员进出，人孔的压紧螺栓排布要均匀，保证密封垫片的受力一致，避免运行时出现密封泄漏。

　　在安装边界的核对上，除了底部支腿的地脚螺栓孔间距需要和基础预埋板匹配之外，还要考虑罐体吊装时的吊点设置，通常会在上封头位置预留吊耳结构，吊耳的位置和承载能力需要匹配罐体满载时的吊装重量，避免吊装过程中出现罐体变形。整个罐体的外表面需要设置必要的接地板，方便现场做静电接地处理，对于存储易燃易爆介质的场景，这部分结构是强制要求的，建模时不能遗漏。和很多大型储罐不同，这类中小型立式储罐不需要设置盘梯或者直梯，日常的顶部操作可以借助厂房内的移动检修梯完成，因此顶部不需要预留平台连接的支座结构，进一步简化了整体的结构复杂度，也降低了制造成本。
