多尼尔Do22双浮筒水上侦察飞机

　　多尼尔Do22双浮筒水上飞机是一款面向近海、湖泊与内河区域执行任务的航空装备，整机采用单发螺旋桨推进、上单翼支撑布局与双浮筒起降结构，能够在没有陆地跑道的水域完成起飞、降落与系留作业。

　　从实际使用场景看，这类机型主要服务于近岸巡逻、海上侦察、目标校射、轻型运输与偏远水域联络。陆地机场覆盖不足时，双浮筒结构使飞机可以直接利用港湾、礁湖、江面和湖面作为起降场，降低对跑道、塔台和地面保障设施的依赖。舰只或岸基单位可通过水上飞机获取较远海域的目标信息，也可在岛屿、河口和临时锚地之间完成人员与小件物资转运。

　　机体设计围绕水上起降稳定性展开。机身采用细长流线外形，前部布置发动机与螺旋桨，中部设置乘员舱、任务舱和燃油承载区域，尾段连接垂尾、平尾及操纵面。浮筒通过支架与机身、机翼相连，两个浮筒横向分开，形成较宽的水动力支撑面。飞机在水面滑行时，浮筒承担浮力、减阻和姿态稳定作用；起飞阶段，浮筒底部线型帮助机体逐步抬升，减少水阻力；降落阶段，浮筒首先接触水面并吸收冲击，避免螺旋桨和机身直接入水。

　　机翼采用上单翼布置，有利于提高发动机和螺旋桨相对于水面的高度，减少喷溅水流对桨叶、进气区域和机身前部的影响。机翼与机身之间设置支撑结构，兼顾翼面承载、刚度传递和维护可达性。尾翼布局提供方向与俯仰稳定，在低速水面滑行、空中巡航和侧风着水时都需要保持足够操纵余量。

　　动力系统位于机头，螺旋桨旋转直径与浮筒、机翼、支架之间需要保留安全间隙。建模时应重点核对桨尖到浮筒上表面、机翼前缘及支架的空间关系，避免在螺旋桨旋转包络内出现干涉。发动机舱、整流罩和排气区域的外形需要与机身前段连续过渡，既反映气动设计，也便于后期拆分成发动机罩、机架、冷却通道等子装配。

　　浮筒是该机型区别于陆基飞机的关键部件。单个浮筒并非简单圆柱，而是具有艏部上翘、底部纵剖线、尾部收束和侧向稳定面的复合曲面。浮筒内部在真实装备中通常划分为多个水密舱段，以提高破损后的浮力冗余；三维结构表达时，可将浮筒外壳、纵向加强桁、隔框、顶部连接座和系留点分别建模。浮筒支架承受水面冲击、拖拽力和着陆弯矩，连接节点需要体现撑杆、接头、销孔和机身加强框之间的传力路径。

　　机身内部布局可按功能划分为驾驶区、任务乘员区、设备区和尾段结构区。座舱风挡、侧窗、舱门和观察位置应与机身骨架对齐；机翼下方、浮筒支架上方和机身腹部是载荷传递较集中的区域，蒙皮、框板和接头不宜只做外观面片。若用于结构深化，可在机身中加入半硬壳式长桁、隔框、地板梁和设备安装架，使外部曲面与内部承力逻辑一致。

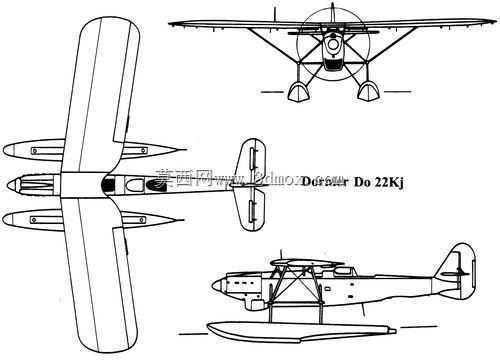

　　外形尺寸方面，整机边界由螺旋桨旋转面、翼展、浮筒长度、垂尾高度和浮筒横向间距共同决定。布置在虚拟场景或装配平台时，需同时考虑空中停放轮廓与水面停泊轮廓：翼尖决定横向空域需求，浮筒长度决定水面滑行方向占用，垂尾顶端决定高度边界，浮筒外侧宽度则影响码头靠泊和吊装方案。吊装作业时，吊点通常应靠近机身重心区域，并避免让浮筒支架单独承受整机重量；系留时则需在浮筒或机身前部、后部设置缆绳连接位置，以限制风浪条件下的漂移。

　　建模流程上，可先建立机身对称面、机翼参考面、浮筒中心线和螺旋桨轴线，再按主尺寸生成关键截面。机身通过多截面曲面控制机头、座舱、中段和尾椎的过渡；机翼以翼型剖面沿展向放样，并保留与支撑结构连接的翼下加强区；浮筒应单独建立水线、纵剖线和横剖线，确保艏部破浪、底部承滑和尾部离水的形态连贯。支架、操纵面、座舱框架、起落支撑和武器或任务挂点等细节随后按装配关系补齐。

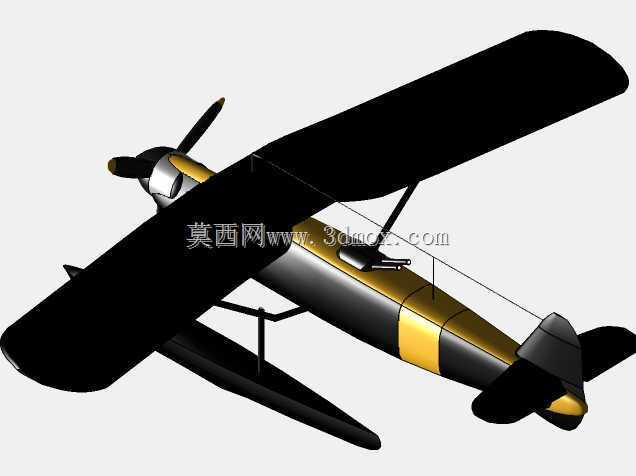

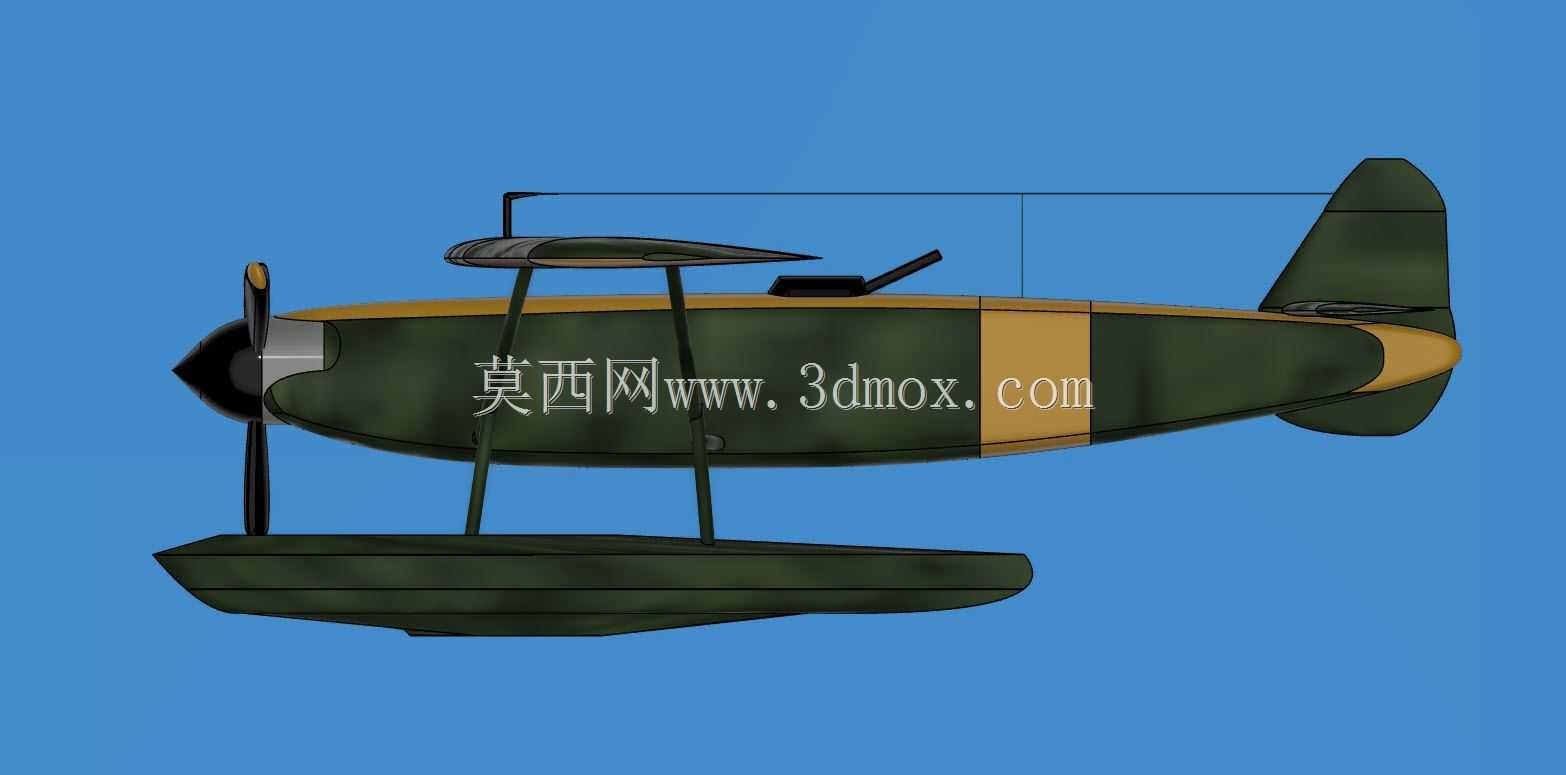

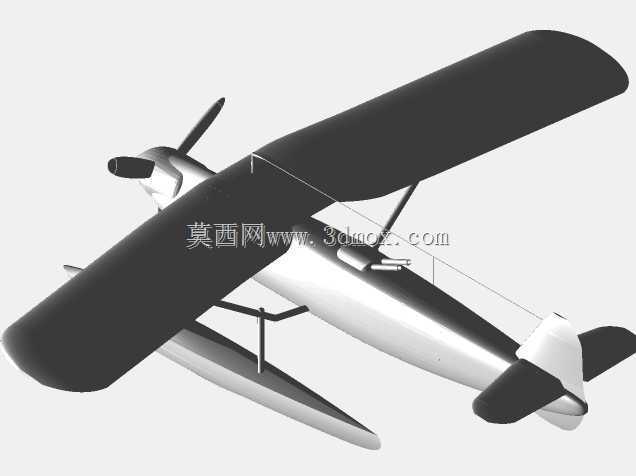

　　该模型适合用于航空装备结构认知、水上飞机总体布置分析、浮筒支架干涉检查、水面停泊场景搭建以及教学演示。使用时可将机身、机翼、尾翼、浮筒、支架、螺旋桨和座舱作为独立子装配管理，便于开展剖切、爆炸视图、重心检查和维护通道验证。对于需要进一步工程化的场景，还可在浮筒连接座、机身加强框和翼根支撑处补充紧固件、衬套、销钉和检修口，使外观模型具备更清晰的机械装配逻辑。
