车载线束对接塑壳接插件结构

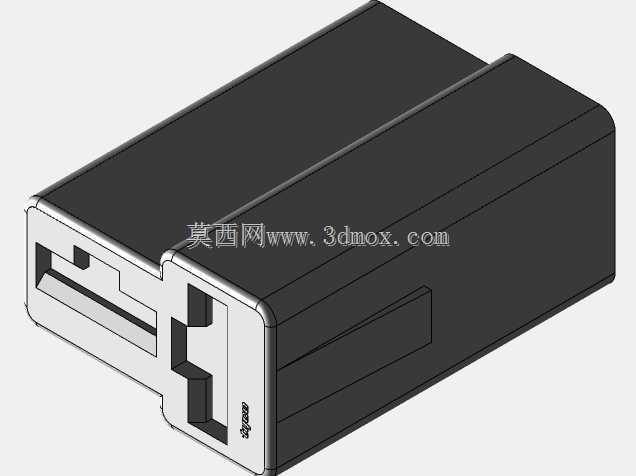

　　车载低压线束在整车装配里属于排布跨度最大、分支节点最多的电气基础部件，仪表板内侧、车门过孔附近、座舱配电区域、前后保险杠线束转接段，都会用到这类多芯塑壳对接连接器。该款接插件采用黑色绝缘主体搭配前端金属屏蔽衬框的结构形式，主体为长方体块状塑壳，出线端做封闭挡边，插接端预留多组端子腔位，侧面设置防脱卡扣槽，适配整车厂常规线束工装的插拔操作路径。

　　从实际装车场景看，这类连接器主要承担低压信号、小电流供电回路的中转对接，常见于车身控制模块与外围开关、传感器、照明支路之间的线束分段连接。整车总装时线束需要分段上线、分段预装，再在整车合装工位完成对接，塑壳的外形倒角、导向斜口直接影响工位插拔效率；如果插接端没有足够的导入斜面，操作工在盲装位置很容易出现端子顶弯、塑壳卡滞的问题，建模时前端接口处的导向斜边、腔口圆角都需要按实际装配公差预留。

　　结构设计上，黑色塑壳部分采用耐温绝缘工程塑料成型，外壁布置的加强筋既提升壳体刚性，也在插件对插后提供侧向形变余量，避免车辆长期振动出现壳体开裂。前端金属衬框包覆插接端面，一方面在多芯端子密集排布时提供电磁屏蔽边界，减少车载电控信号之间的串扰，另一方面金属框的耐磨特性可以承受反复插拔带来的端面磨损，延长接插件的维修复用寿命。壳体侧面的卡扣位与配对插件的锁扣配合，插入到位后会形成明确的卡位反馈，防止车辆行驶振动中出现松脱退针。

　　建模过程中需要重点把控几个安装边界：首先是整体外轮廓的包络尺寸，长方体主体周边要预留线束弯折半径空间，插件尾部出线方向不能和周边钣金、内饰筋位发生干涉；其次是插接方向的直线行程，对插路径上不能布置其他管线或固定支架，保证手或者工装钳可以垂直施力完成锁合；第三是金属衬框与塑壳本体的配合间隙，衬框嵌装在塑壳端面的卡槽内，周向限位结构要避免衬框在插拔过程中发生移位。端子腔的排布间距需要匹配对应规格的冲压端子，腔体内设置的防退倒钩要和端子肩部的卡位对应，保证端子压接导线装入后不会从尾部脱出。

　　在整车电气布置阶段，这类连接器的固定位置通常会搭配线束支架或者扎带固定点，壳体背部的平面区域可以适配胶带缠绕或者卡扣安装，建模时保留壳体外壁的平整安装面，避免多余凸起影响固定。接插件的工作环境覆盖座舱内常温区到车门附近的温变潮湿区，塑壳材料的选型需要兼顾耐低温冲击、耐油污特性，结构上的接缝位置也要考虑防水密封圈的装配空间，若用于湿区还可在端面追加密封圈槽。

　　从三维结构校验的角度，完成建模后需要模拟全行程对插过程，检查金属框边缘是否存在刮擦端子的风险，卡扣在锁合行程中的形变量是否在材料允许范围内，多腔位的同轴度是否能保证公母端子顺利导入。同时还要核对维修拆卸空间，锁扣的按压位置需要预留手指或者退针工具的操作空间，避免后期售后维护时无法顺利解锁拔插件。整个结构没有复杂的异形曲面，核心尺寸集中在插接配合面、端子腔排布、锁扣位置三个区域，建模时优先保证配合特征的参数化关联，后续调整芯数或者端子规格时可以快速修改腔位布局，适配不同车型的线束支路配置需求。
