这套机构面向需要频繁插拔、可靠定位并在断气后仍保持夹持载荷的机械连接场景,核心思路是用气动执行元件完成插入动作,再由内置弹簧提供持续轴向预紧,避免单纯依靠气压维持连接力。现场常见于工装夹具快换、试验台架接口、自动化线上工件定位销、移动式设备附件对接以及需要人工或机器人完成插接后长期保持的部位。

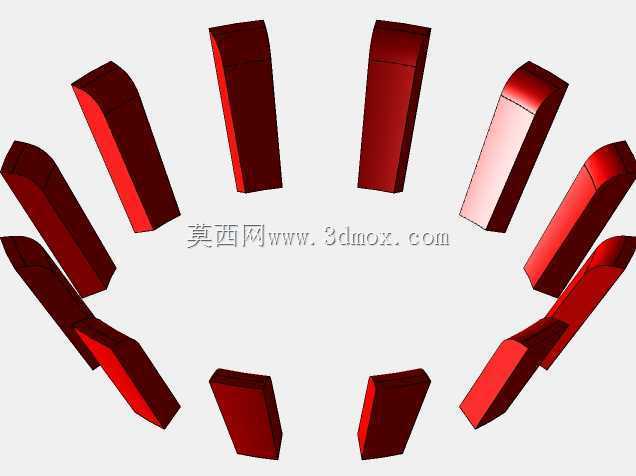

结构上,执行部分采用带弹簧回程或弹簧储能的工作气缸。活塞杆前端连接伞形插入件,伞面在进入对应孔位后形成楔形接触,把轴向推力转化为孔壁周围的径向张紧和轴向拉紧效果。气压释放后,气源不再承担保持任务,弹簧仍把伞销向锁定方向牵拉,使连接界面维持设定负载。这样即使管路压降、阀件切换或维护断气,被连接件也不会立即松脱。
为改善单侧气缸受力偏载的问题,方案中增加了第二路气缸辅助动作。两个气缸可以按插入顺序配合:先由主气缸推动伞销进入孔内,达到初步导向后,辅助气缸参与补偿或分担载荷;也可以在空间受限时对称布置,使插入力更接近连接轴线,减少伞销与孔口之间的侧向弯矩。工程建模时需要把两路气缸的行程终点、弹簧压缩量、伞面锥角和目标孔尺寸联动校核,不能只按单个气缸推力选型。

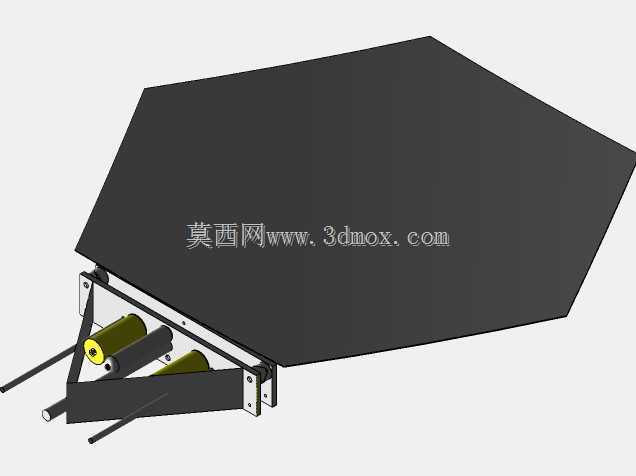

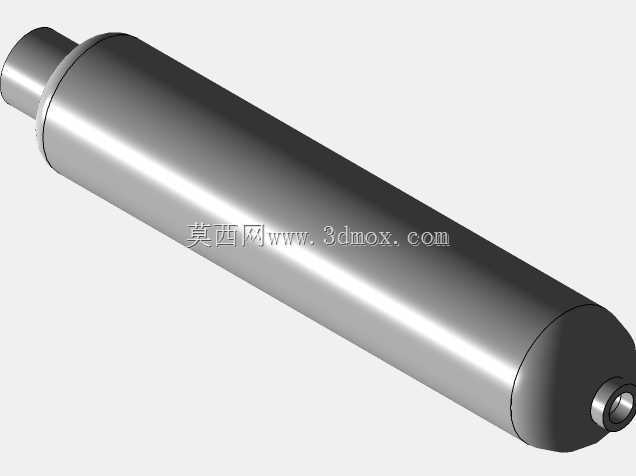

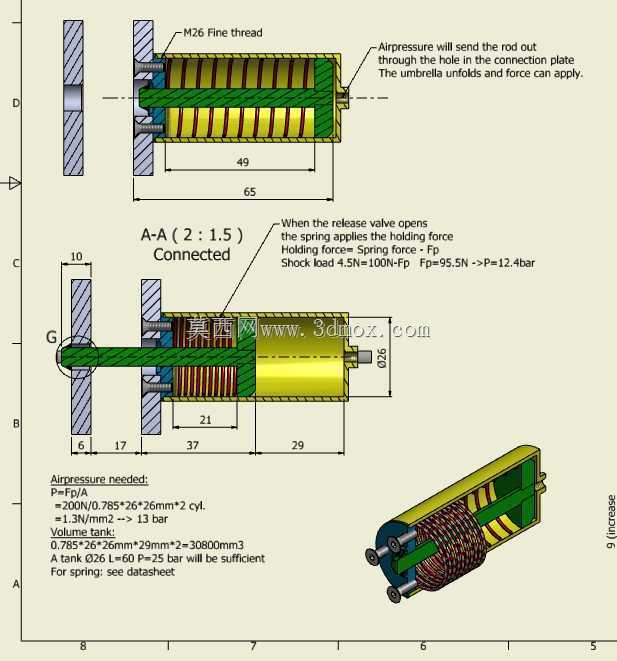

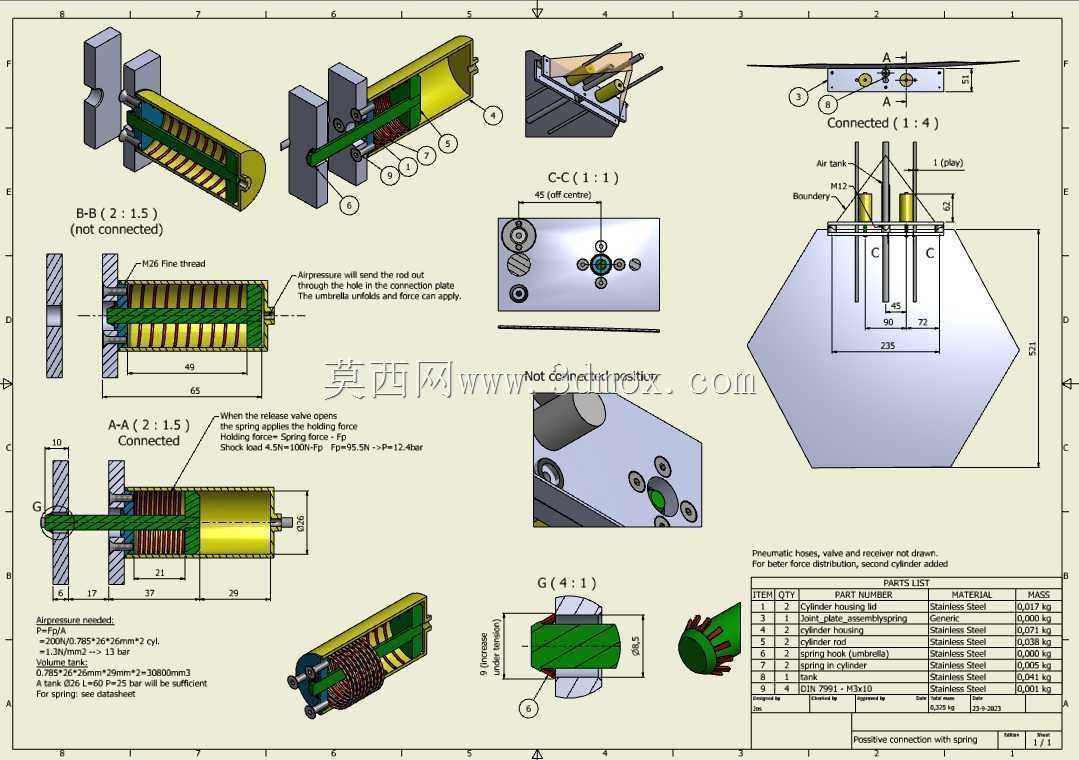

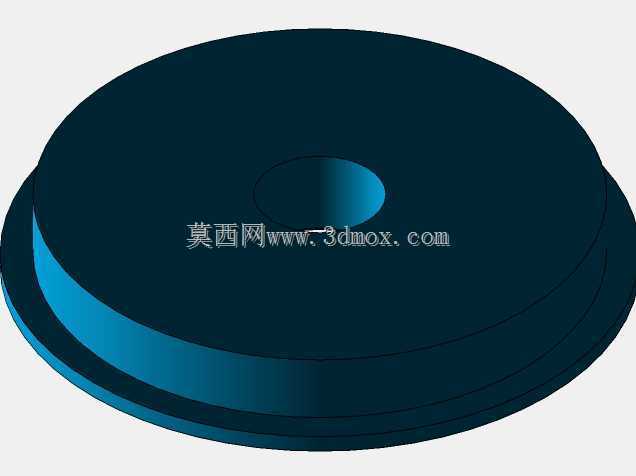

外形边界方面,主体呈细长圆柱与矩形安装块组合,气缸筒沿轴向布置,端部保留活塞杆伸出区和伞销容纳区。安装块上设置螺栓孔、定位面和侧向限位结构,便于固定在基板或支架上。图纸中给出了多个局部剖视和比例放大视图,重点表达弹簧圈数、活塞杆直径、筒体内径、端部螺纹、伞销轮廓以及连接板孔距。实际布置时,前方需要留出伞销插入直线空间,后方要预留气缸尾端接口和维护距离,侧向则应保证气管、接头和传感器不与相邻部件干涉。
功能特性上,该机构把“气动快速动作”和“弹簧机械保持”分开处理。插入阶段利用气压获得稳定、可控的推进力;保持阶段依赖弹簧储能,降低对持续气源的依赖。伞形接触面具有自动对中倾向,孔口轻微偏差时可通过锥面导向修正,但锥角不能过小,否则解锁阻力增大;也不能过大,否则自锁和张紧效果不足。弹簧刚度需根据目标保持力、允许磨损量和气缸行程匹配,刚度过高会提高插入气压需求,刚度过低则在振动工况下出现连接间隙。
设计建模时,应重点检查运动包络和装配关系:活塞杆在全行程中不得与筒体、导向套或弹簧发生摩擦干涉;弹簧压缩至极限位置时仍需保留并圈间隙;伞销完全进入后,接触面应压实在指定区域,而不是由孔口边缘单点受力;辅助气缸的推力方向应与主连接载荷协调,避免形成反向撬动。对于需要拆卸的部位,还要设计反向供气或机械解锁路径,使弹簧力被克服后伞销能够顺利退出。
从应用价值看,这种连接方式适合那些不希望长期消耗压缩空气、又要求连接后具有明确预紧力的工位。它比普通插销多了弹簧负载保持能力,比纯气动夹紧更能耐受断气工况,也比固定螺栓连接更适合自动循环操作。三维结构中把气缸、弹簧、伞销、导向件和安装板完整表达,便于后续进行推力计算、孔位公差设计、支架刚度校核以及气动回路配置。
