风洞试验铰接式传感安装支座结构

　　风洞试验段内部的试件挂载与传感元件固定，长期处于高速气流冲刷、交变气动载荷叠加的工况中，常规平面安装座很难同时兼顾安装定位精度、气流扰动抑制和多姿态调整需求，这款铰接式安装支座正是针对这类试验场景开发的挂载支撑构件。

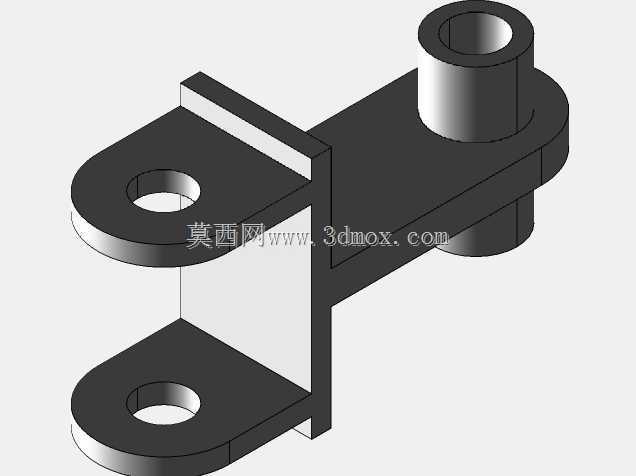

　　从现场装配逻辑来看，支座的上下两片平行耳板构成开口夹持端，板体上预制同轴贯通安装孔，使用时可直接卡在风洞试验段的支架型材、试件挂载梁或者测力天平的连接端面上，穿入锁紧螺栓后即可完成支座与基础挂载面的固定；双平行耳板的夹持形式相比单侧板固定，接触受力面翻倍，螺栓受剪的同时板件自身可分担部分弯矩，在高速气流带来的持续振动环境下，连接面不容易出现松脱滑移。耳板末端做了整圆倒角过渡，没有尖锐突出棱边，既可以降低局部气流绕流产生的紊流噪音，也能避免试验段内拆装时刮损传感线缆或者试件表面的测压管路。

　　支座主体的立板垂直连接两侧夹持耳板与右侧的圆柱套筒段，整体呈折弯承力布局，立板的壁厚经过受力校核，既不会因刚性不足在气动载荷下出现过大挠曲，也不会因实体过于厚重增大迎风面积、干扰风洞流场的均匀性。右侧的贯通圆柱套筒是核心功能接口，内孔为高精度光面，既可以穿装导向支杆，用来固定小型试验探针、测压管或者微型气流传感器，也可以作为铰接回转孔，配合销轴让支座挂载的小型试件完成小角度姿态调整，套筒上下两端的孔口做了沉孔倒角，穿入销轴或者支杆时不会刮伤配合面，也能避免长期转动后孔口出现应力开裂。套筒下方延伸出的短圆柱定位段，可以嵌入试验台架对应的定位凹坑内，承担径向限位作用，让整个支座的安装重复定位精度控制在很小的偏差范围内，多次拆装后不需要重新打表找正即可恢复安装位置。

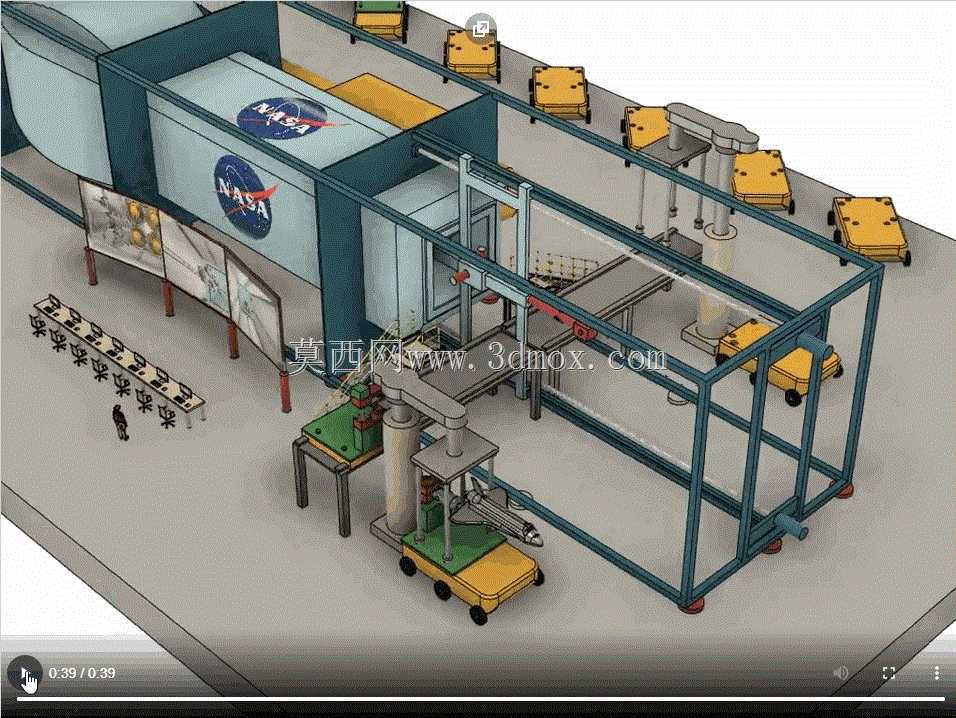

　　在实际风洞测试场景中，这类支座常被布置在试验段侧壁、腹撑支架或者尾撑机构的连接节点处：当用于固定气流方向传感器时，套筒内穿装的探针可以通过调整伸入长度，让传感头处于流场核心均匀区，避开支座自身遮挡产生的尾流区；当用于小型创新竞赛试件的挂载时，上下耳板可以夹持在标准化的风洞安装梁上，通过更换不同孔位的连接螺栓调整支座的伸出高度，适配不同尺寸试件的离地间隙要求。

　　设计阶段的尺寸边界把控完全围绕风洞试验段的安装限制展开：夹持耳板的开口间距匹配常用试验挂载梁的标准厚度，不需要额外加装调整垫片即可实现夹紧；耳板上的安装孔孔径适配常规试验工装的锁紧螺栓规格，现场不需要二次扩孔即可装配；圆柱套筒的内孔直径与通用风洞支杆、测力销轴的直径系列保持一致，具备良好的互换性；支座整体的外轮廓高度、横向伸出长度都控制在试验段允许的挂载干扰范围内，在保证结构强度的前提下尽可能压缩迎风投影面积，减少支座自身对试验流场的干扰。结构的所有转角位置都设置了铸造或机加工圆角，避免直角处的应力集中，在长期交变气动载荷作用下，焊缝或者机加工应力集中位置不会萌生疲劳裂纹，整体结构可靠性完全满足风洞多次反复试验的使用需求。
