钣金件多工位级进冲压模具结构

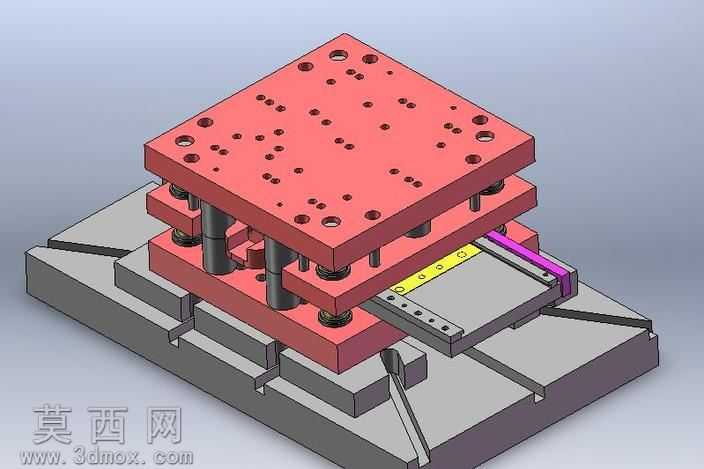

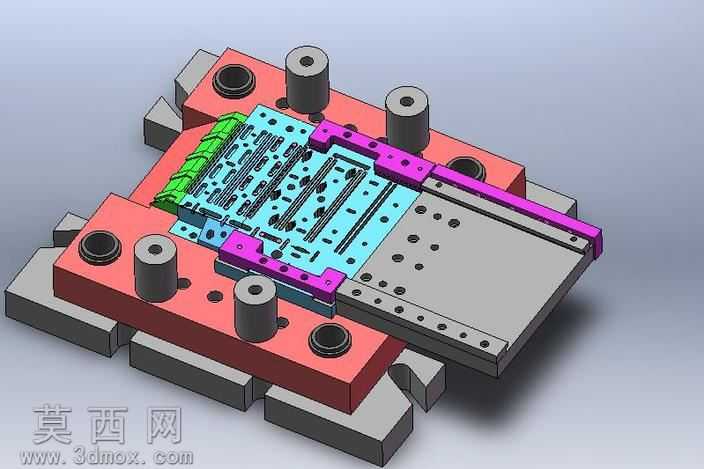

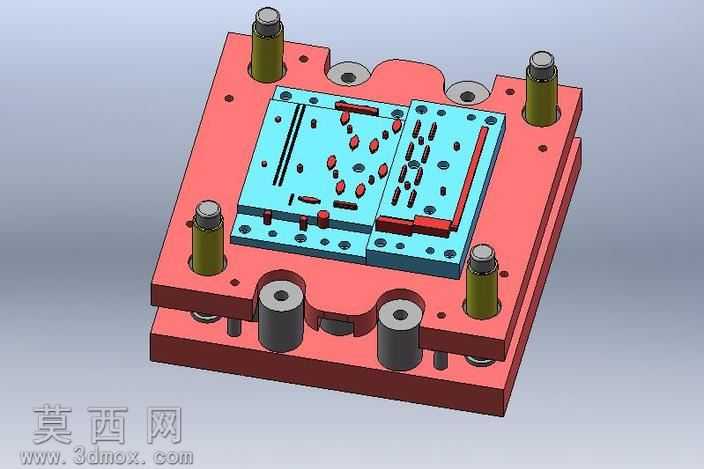

该模型为钣金加工用多工位级进冲压模具，整体采用冷冲模标准模架结构完成三维建模，建模过程严格遵循冲压模具设计规范，对上下模座、凸模固定板、卸料板、凹模板、导柱导套、送料定位机构等核心部件进行了1:1比例的参数化建模，所有装配关系完全匹配实际模具的装配逻辑，可直接用于模具结构参考与设计校验。模型渲染阶段针对不同部件赋予了差异化材质：上下模座采用灰铸铁材质表现，还原铸铁件哑光深灰的金属质感；凸模、凹模等工作零件采用合金工具钢材质，呈现高硬度钢材的冷亮金属光泽；卸料弹性元件、导套缓冲件采用聚氨酯橡胶材质，表现橡塑材料的半哑光弹性质感；送料导轨、定位挡块等辅助部件采用合金结构钢材质，区分不同功能部件的视觉差异，整体渲染效果层次清晰，可直观分辨各部件的功能分区。结构设计上，该级进模采用对角导柱模架导向，保证上下模合模的运动精度，模座上排布的多组安装孔对应不同工位的凸模固定需求，可在一次冲床行程内完成冲裁、弯曲、成型等多道冲压工序，搭配侧刃定位与自动送料导轨结构，能够实现带料的连续步进送料，满足钣金零件的大批量连续冲压生产需求，卸料板采用弹性卸料结构，可在冲压完成后及时箍住带料完成卸料，避免工件卡滞在凸模上。设计思路围绕钣金零件的连续冲压生产需求展开，将多道冲压工序整合在同一套模具上，减少了单工序模的多次装夹与定位误差，有效提升钣金件的加工精度与生产效率，建模过程中对各模板的避让槽、螺钉过孔、销钉定位孔都做了完整还原，完整复现了级进模的真实结构细节，可作为冲压模具设计的参考案例，帮助设计人员理解多工位级进模的结构布局、导向方式、工位排布逻辑与送料定位原理。
