多工位级进冲压模具结构设计

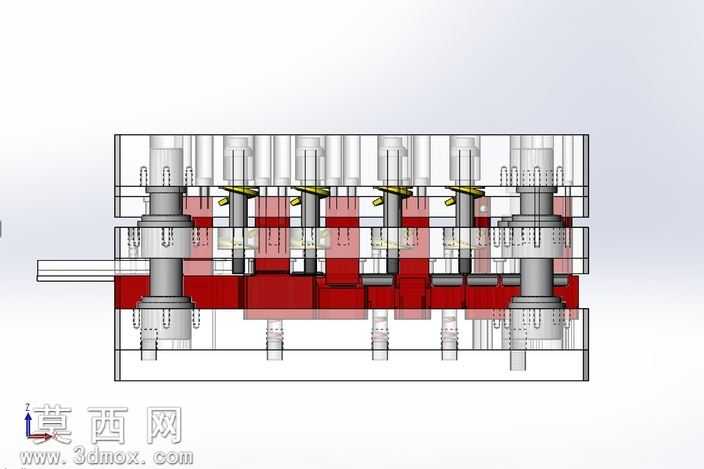

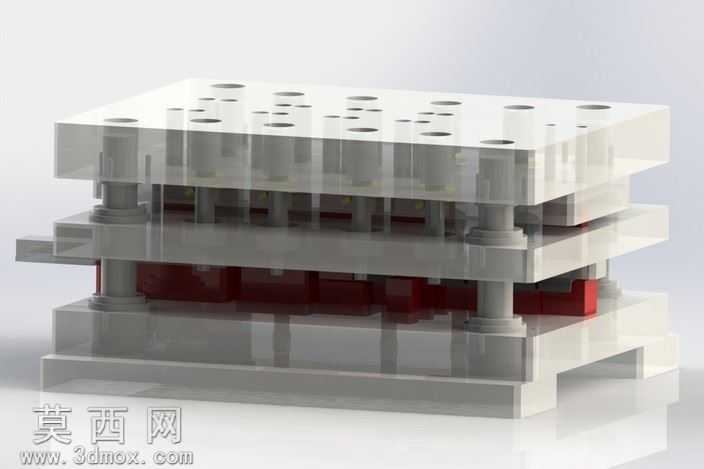

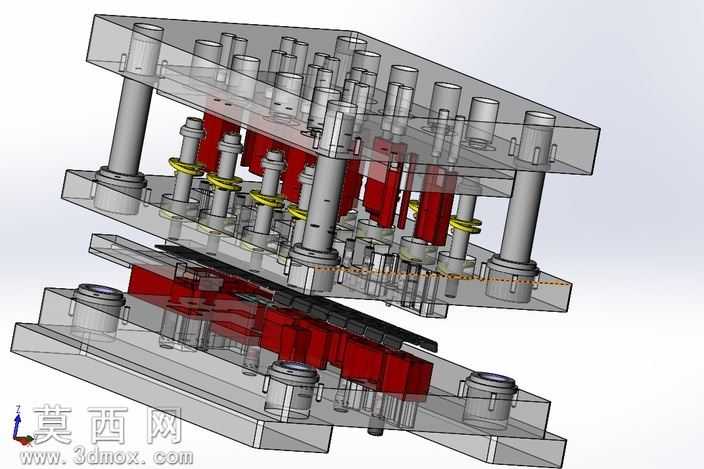

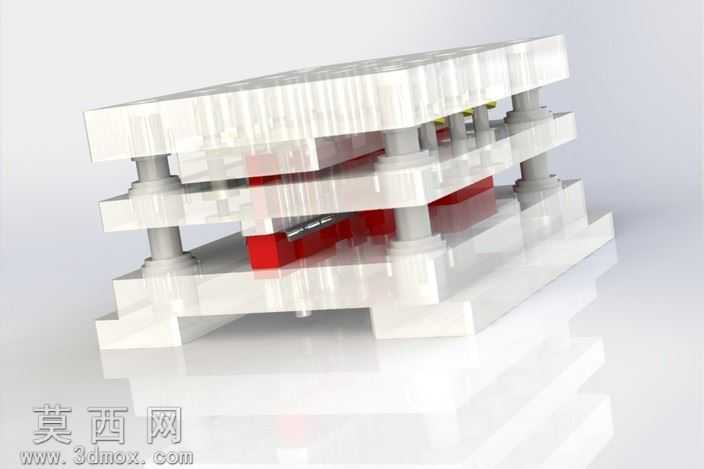

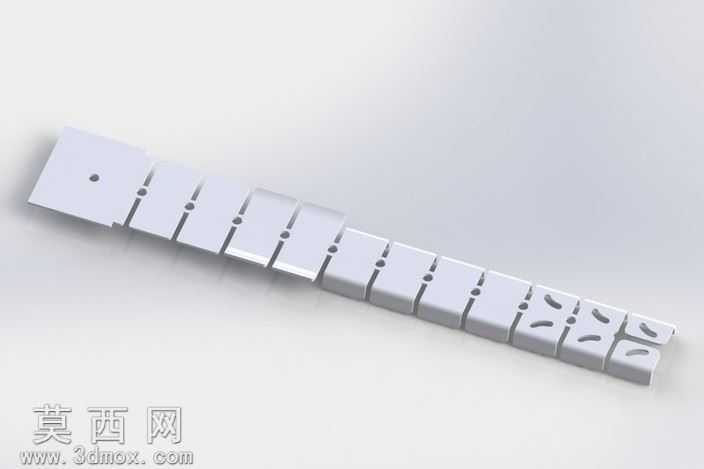

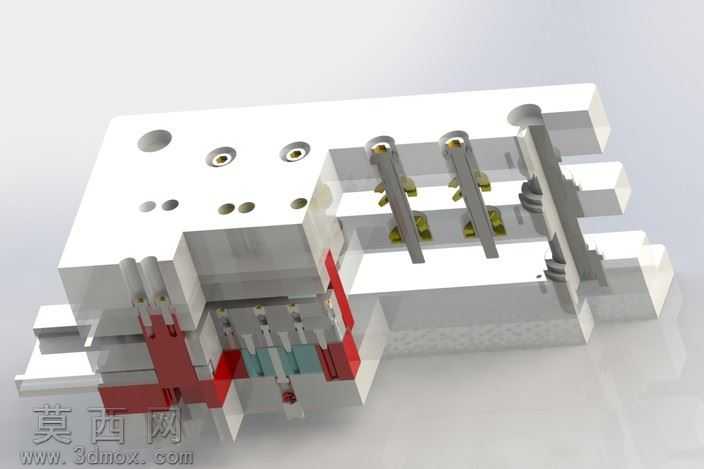

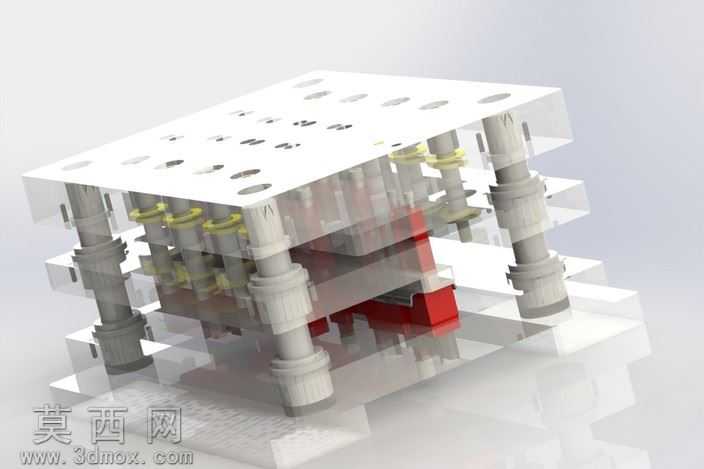

本套级进模三维模型采用SolidWorks完成全参数化建模，整体采用上下分层的三板式经典冲压模架结构，通过透明化的模座渲染处理，清晰展现内部所有功能组件的排布逻辑与装配关系。建模过程严格遵循冲压模具设计规范，对导柱导套组件、卸料弹簧、凸模镶件、凹模镶块、定位销、卸料板等核心零部件逐一进行独立建模，所有零件均保留完整的建模特征树，可直接进行参数修改与结构调整。材质配置上，模座部分采用半透明工程塑料质感渲染，清晰展现内部零件的装配层级；工作部位的凸凹模镶件采用合金工具钢的金属哑光材质，还原模具核心工作部件的真实质感；弹性元件采用红色橡胶材质区分，导柱导套采用镀铬亮面金属材质，不同功能部件通过材质差异形成明确视觉区分，便于快速识别各组件功能。结构设计上，整套模具分为上下两个核心装配部分，未设置额外的螺钉与销钉结构，依靠模架本身的导柱导套实现精准导向定位，多工位沿送料方向依次排布，可在单次冲压行程中连续完成冲裁、弯曲、成型等多道加工工序，有效提升冲压加工的生产效率。设计过程中重点考量了各工位的工序排布合理性，对凸模的固定方式、卸料板的压料行程、弹簧的预压与行程参数都做了匹配性设计，确保各工序动作衔接顺畅，避免出现工序干涉问题。模型整体装配关系完整，所有配合面均添加了正确的装配约束，可直接用于模具结构教学、方案评审以及后续的工程图导出工作，能够直观展现多工位级进模的工作原理与内部构造，为同类冲压模具的设计提供清晰的结构参考。
