航空往复式活塞动力核心构件

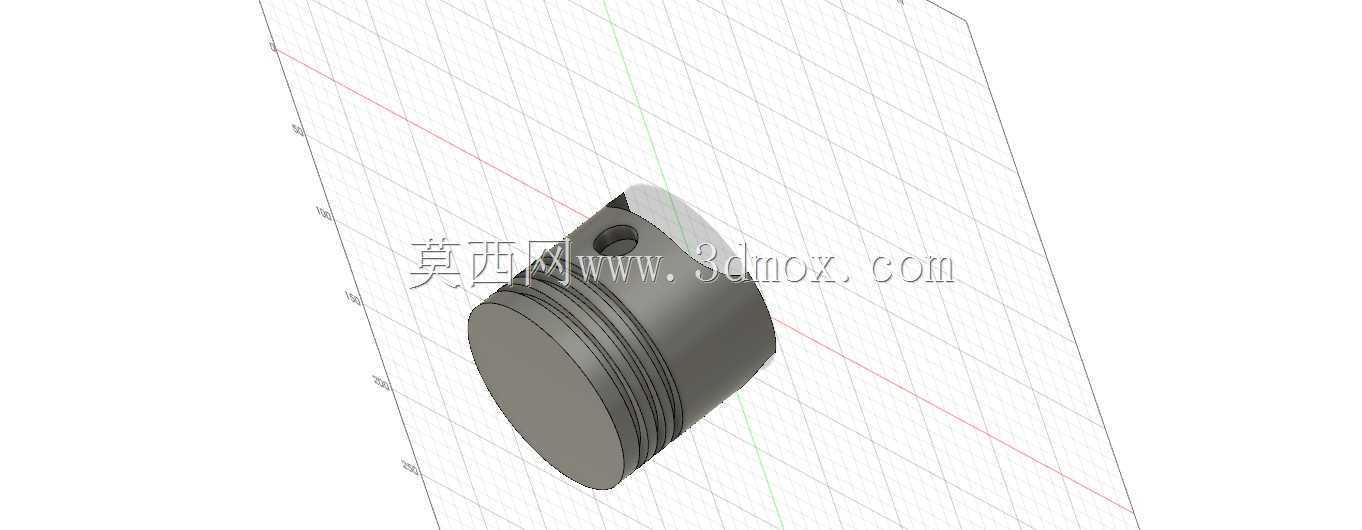

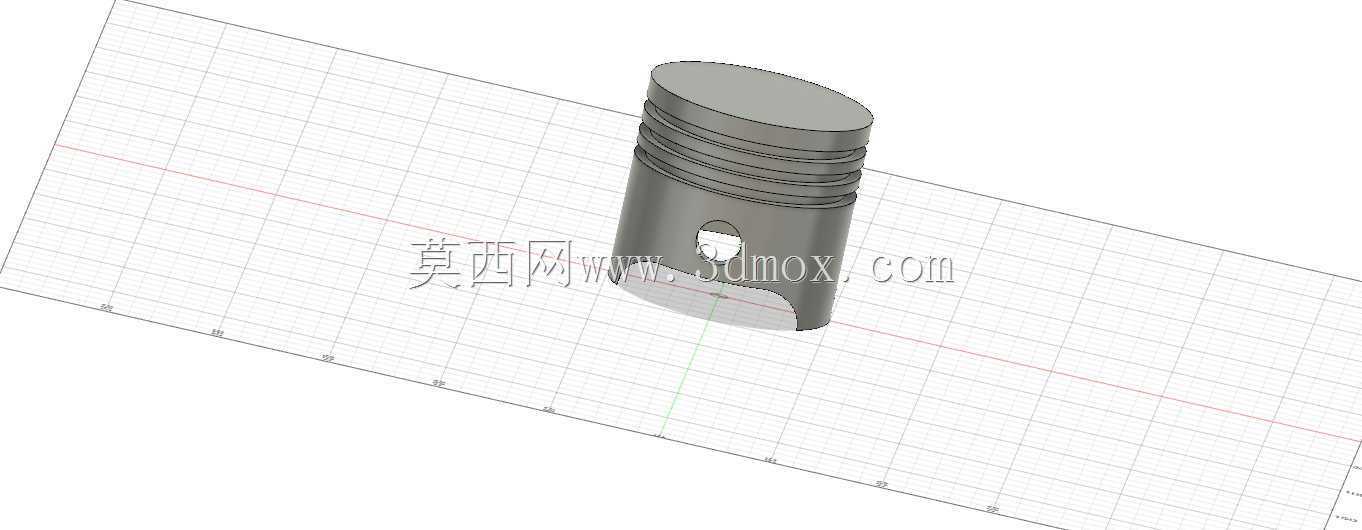

　　在轻型通航飞机、小型实验飞行器、航空动力教学实训以及微型动力试验台的场景里，往复式活塞动力单元始终是小吨位低速航空器最可靠的动力选择，而活塞作为整套动力机构里直接承接燃烧做功压力的核心运动件，其结构合理性直接决定了整机的压缩密封性、往复运动寿命与动力输出稳定性。这款活塞构件的三维结构完全围绕航空活塞发动机的实际工况搭建，整体采用短圆柱回转主体构型，外圆柱面预留多道环形槽位，用于装配气环与油环，环槽的轴向宽度、槽底圆角以及槽间壁厚都按照航空活塞的常规受力逻辑设计，气环槽负责阻断燃烧室高压燃气向下曲轴箱窜漏，油环槽则负责刮除气缸内壁多余润滑油，避免机油进入燃烧室形成积碳。活塞顶部为平整承压端面，直接承接油气混合燃烧后产生的爆发压力，

　　将燃气的轴向推力通过活塞销传递给连杆，再把直线往复运动转化为曲轴的旋转扭矩，销孔开设在活塞裙部的径向对称位置，孔位轴线与活塞圆柱轴线保持垂直，销孔周边做了局部加厚处理，用来分散活塞销传递的交变冲击载荷，避免销孔位置在高频往复运动中出现应力开裂。从安装边界来看，活塞的外圆直径需要和对应气缸的内壁孔径保持高精度间隙配合，配合间隙既要控制在热膨胀余量范围内，保证发动机达到工作温度后活塞不会因受热膨胀卡在气缸内，又不能间隙过大导致环组密封失效、出现缸压不足的问题；活塞的整体轴向高度需要匹配发动机的冲程设计，裙部长度要保证活塞在上下止点往复运动全程都能和气缸壁保持足够的接触导向面积，避免运动过程中出现摆头、偏磨，拉缸故障。

　　设计过程中首先要敲定的是活塞的行程匹配关系，活塞销孔的中心高度直接决定了连杆的运动摆角范围，销孔位置过高会压缩连杆小头的布置空间，过低则会导致活塞在上止点位置时气门开启空间不足，出现气门碰撞活塞顶的风险。环槽的排布顺序也经过工况适配，靠近活塞顶的第一道环槽直接接触高温燃气，工作温度最高，所以槽位的壁厚预留量更大，兼顾高温下的结构强度，下方的油环槽位置设计有回油通孔，刮下的润滑油可以通过孔道直接回流到曲轴箱，不会在环槽内积滞。活塞裙部的型线并非理想的正圆柱，实际工程设计中会预留微量的椭圆度与热膨胀补偿量，因为活塞工作时顶部温度远高于裙部，径向热膨胀量存在梯度差，常温下的微椭圆结构在达到工作温度后会趋近正圆，保证和气缸壁的贴合均匀。

　　这款活塞构件适配的是小型航空往复动力场景，和车用活塞相比，航空活塞的工况更偏向长时间恒定转速巡航，交变载荷的波动幅度更小但对可靠性的冗余要求更高，所以裙部的导向长度占比、销孔的加强结构都围绕长续航稳定运行设计。在三维建模过程中，回转主体特征通过旋转指令生成，环槽采用环形切除特征完成，径向活塞销孔通过双向拉伸切除保证同轴度，所有槽边、孔边的尖角位置都做了小圆角过渡，既消除热处理环节的应力集中点，也避免装配时刮伤气缸壁与活塞销表面。完成建模后可以直接将模型导入运动仿真模块，模拟活塞在气缸内的全冲程往复运动，校验活塞和气缸壁、连杆小头、活塞销之间的运动干涉情况，也可以把模型导入热力学仿真环节，叠加燃烧温度场与爆发压力载荷，核算不同位置的应力分布与热变形量，为后续的材料选型、表面处理工艺提供结构依据。这类活塞模型既可以用于航空发动机的结构拆解教学，帮助从业者直观理解曲柄连杆机构的动力传递路径，也可以作为小型通航动力改装、实验类飞行器动力开发的基础结构参考，覆盖从结构设计校核到装配工艺验证的多个工程环节。
