航空发动机轻量化多孔位连接支架

　　这款支架的设计出发点，是小型喷气式航空发动机在试验台架、轻型通航飞行器动力舱以及无人机动力段的刚性挂载需求，这类挂载场景和普通地面工业设备的支撑逻辑完全不同：动力单元运转时会同时输出持续的静拉力、高频振动载荷，以及飞行器机动过程中叠加的多向惯性过载，支架不能只做简单的承托，还要在发动机本体和机身承力框架之间形成可靠的载荷传递路径，同时严格控制自身重量，避免额外增重抵消飞行器的有效载荷。

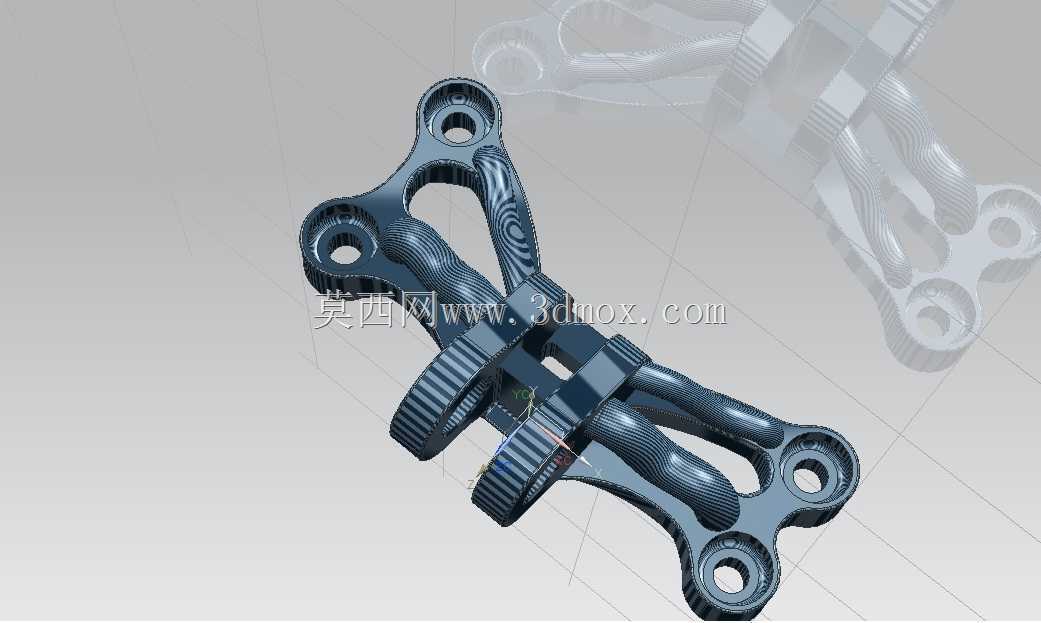

　　从结构布局来看，支架采用双侧对称的分叉式承载构型，两端共设置四个带沉台的安装孔位，孔位周边做了局部加厚的凸缘补强，避免螺栓预紧时应力集中在薄壁区域造成局部压溃。四个安装孔分别对应发动机机匣侧的安装点位与机身承力梁的对接点位，孔位的同轴度、端面平行度在建模阶段就做了装配约束校验，保证实装时螺栓可以顺利穿入，不会出现别劲、安装面贴合不全的问题。中间的连接段没有采用厚重的实心块结构，而是顺着载荷传递的走向做了流线型的筋条布局，主承力筋从两端安装孔位置向中间交汇，筋条之间留出大面积的镂空区域，在去掉非承载区域冗余材料的同时，保证主载荷路径上的截面厚度足够，不会因为镂空削弱整体刚性。

　　实际工况里，发动机启动后振动会沿着安装接口向外传递，支架的筋条走向特意避开了容易引发共振的平直对称构型，曲面过渡的筋条可以打散振动波的传递路径，避免支架固有频率和发动机工作转速区间重合引发共振。安装边界方面，支架整体为扁平式布局，厚度方向尺寸紧凑，可以适配动力舱内部狭窄的安装空间，不会和周边的油路、管线、散热结构发生干涉；两端安装孔的孔距预留了合理的公差补偿余量，即便机匣或者机身梁的加工存在小幅尺寸偏差，也可以通过安装孔的配合间隙完成适配，不需要现场二次修磨。

　　建模过程中对所有转角位置都做了大圆角过渡处理，没有留下尖锐的直角缺口，这类缺口在交变振动载荷下很容易成为疲劳裂纹的起始点，圆角过渡可以让应力流在构件内部平顺传递，大幅提升构件的疲劳寿命。中间位置的两组带防滑齿纹的锁紧结构，是为了配合卡箍类紧固件完成发动机中段的辅助抱紧，齿纹可以增大接触面的摩擦力，避免发动机运转过程中出现相对滑移，和两端的螺栓固定形成双重限位，就算单侧固定件出现松动，另一侧的结构也能临时约束动力单元的位移，避免出现安全隐患。

　　这类支架如果采用金属3D打印工艺制作，可以直接成型复杂的镂空筋条结构，不需要额外拼接焊接，整体构件的完整性更好；如果采用数控铣削加工，建模时也预留了刀具的走刀空间，所有内凹曲面的曲率都满足刀具可达性要求，不需要拆分工件就能完成全部加工面的切削。在台架测试场景中，这款支架可以直接替换原有的厚重钢制挂载件，在保证承载安全系数达标的前提下，自身重量相比实心支架降低六成以上，对于对重量极其敏感的航空动力系统来说，每一克减重都可以转化为飞行器的续航或者载荷能力提升。

　　结构校核阶段，针对发动机最大推力工况、极限机动过载工况、振动疲劳工况分别做了边界条件加载，四个安装孔位置设置固定约束，在发动机对接点位施加对应的拉力与交变载荷，镂空区域的筋条应力分布均匀，没有出现局部应力远超材料许用值的区域，变形量也控制在发动机安装允许的挠曲范围之内，不会因为支架变形导致发动机主轴对中偏移，影响动力输出的稳定性。
