涡喷动力装置尾喷整流总成结构

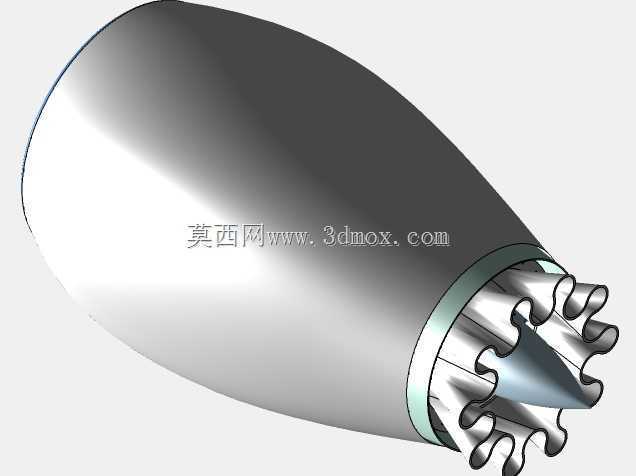

　　这套航空喷气动力尾段总成的三维结构，面向小型涡喷动力试验、航空教学演示与推进系统结构拆解场景搭建，覆盖了发动机排气端从整流外罩到喷口做功组件的完整装配关系。在实际航空推进系统布局里，该段总成承担着将燃烧室排出的高温高压燃气导向、整流并最终喷出产生反推力的核心作用，外罩的流线曲面并非单纯外观造型，而是严格按照气流沿程减速扩压的流道逻辑设计：从前端对接发动机核心机的大直径段平滑收窄至尾端喷口，曲面曲率沿轴向连续过渡，避免流道出现突变台阶引发气流分离，减少排气过程中的压力损失。

　　从结构设计思路来看，外层整流罩采用一体化回转曲面构型，壁厚沿轴向保持均匀，既保证罩体自身的结构刚性，抵御高速气流带来的振动载荷，也为内部涡轮做功组件提供封闭的安装包容空间；尾端外露的锯齿状周向结构为喷口边缘的整流齿设计，这类构型在实际工程中可以打乱排气射流与外界冷空气的剪切层混合节奏，降低喷气噪声的同时，提升不同飞行工况下排气流场的稳定性。喷口中心设置的锥形导流锥，与外罩内流道形成环形排气通道，引导燃气沿周向均匀分布，避免气流在喷口中心形成低压涡区造成推力损失。

　　建模过程中优先还原了各零件的装配配合边界：整流罩前端预留与核心机机匣对接的环形安装法兰边，法兰端面上的配合面同轴度公差需控制在发动机整机装配要求范围内，保证尾段与核心机连接后流道内壁齐平，无错位台阶；内部涡轮叶片与中心轴的配合采用周向定位结构，叶片型面沿气流方向带有预设扭转角，匹配燃气膨胀做功的流向角度。安装边界层面，该尾段总成的最大外轮廓直径位于整流罩前部对接位置，轴向长度从法兰对接面延伸至喷口最末端，整体装配时需保证中心锥轴线与发动机主轴轴线完全重合，径向偏差过大会导致排气流场偏斜，引发整机振动。

　　在实际试验台架布局中，该总成外围需要预留足够的热防护空间，尾喷口后方不能布置不耐高温的机载设备，安装支架通常固定在整流罩前部的加强环位置，避开薄壁曲面区域，防止夹紧力造成罩体变形挤压内部流道。结构细节上，喷口周向的锯齿单元沿圆周均匀排布，每个齿的型面都做了圆滑过渡，避免应力集中在齿根位置，承受高温燃气交变载荷时不易出现裂纹。中心导流锥通过内部支撑筋与外罩内壁连接，支撑筋采用薄翼型截面，尽可能减少对排气流的阻挡，同时保证锥体的固定可靠性。整套结构的装配逻辑完全参照真实涡喷发动机尾段的工程约束，既可以作为航空动力结构教学的直观演示载体，也能为小型喷气推进装置的尾段方案设计提供结构参考，帮助设计人员核对流道空间、安装接口与周边部件的干涉关系。
