无人机机载HERE3定位模块环形结构

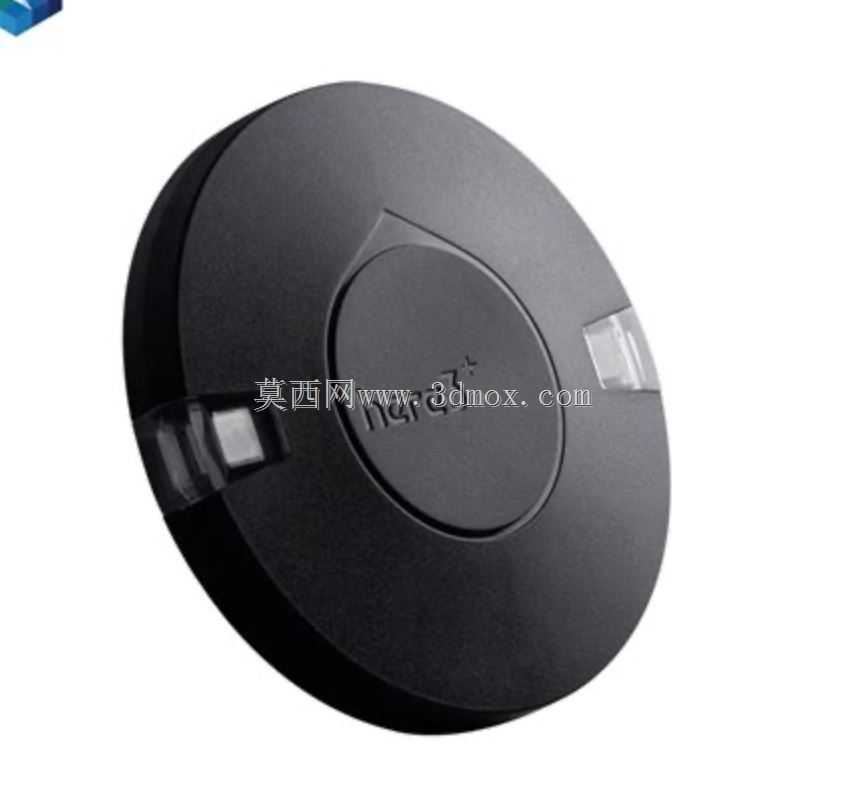

　　这套环形结构件围绕多旋翼无人机外置定位模块的装机需求展开，核心适配HERE 3 GPS的机载安装场景，在小型测绘无人机、行业巡检无人机、航拍作业机的飞控系统搭建中，承担定位模块防护、装机定位、减震适配的作用。日常外场作业里，无人机飞控需要持续获取稳定的卫星定位信号，外置GPS模块通常布置在机身顶部远离电调、动力电机电磁干扰的区域，这套结构的外形采用扁平圆盘式布局，中心预留大尺寸中空区域，既可以避让机身顶部的飞控主控、数传天线凸起，也能让模块安装座和机身碳板之间留出走线空隙，避免卫星馈线被挤压弯折。

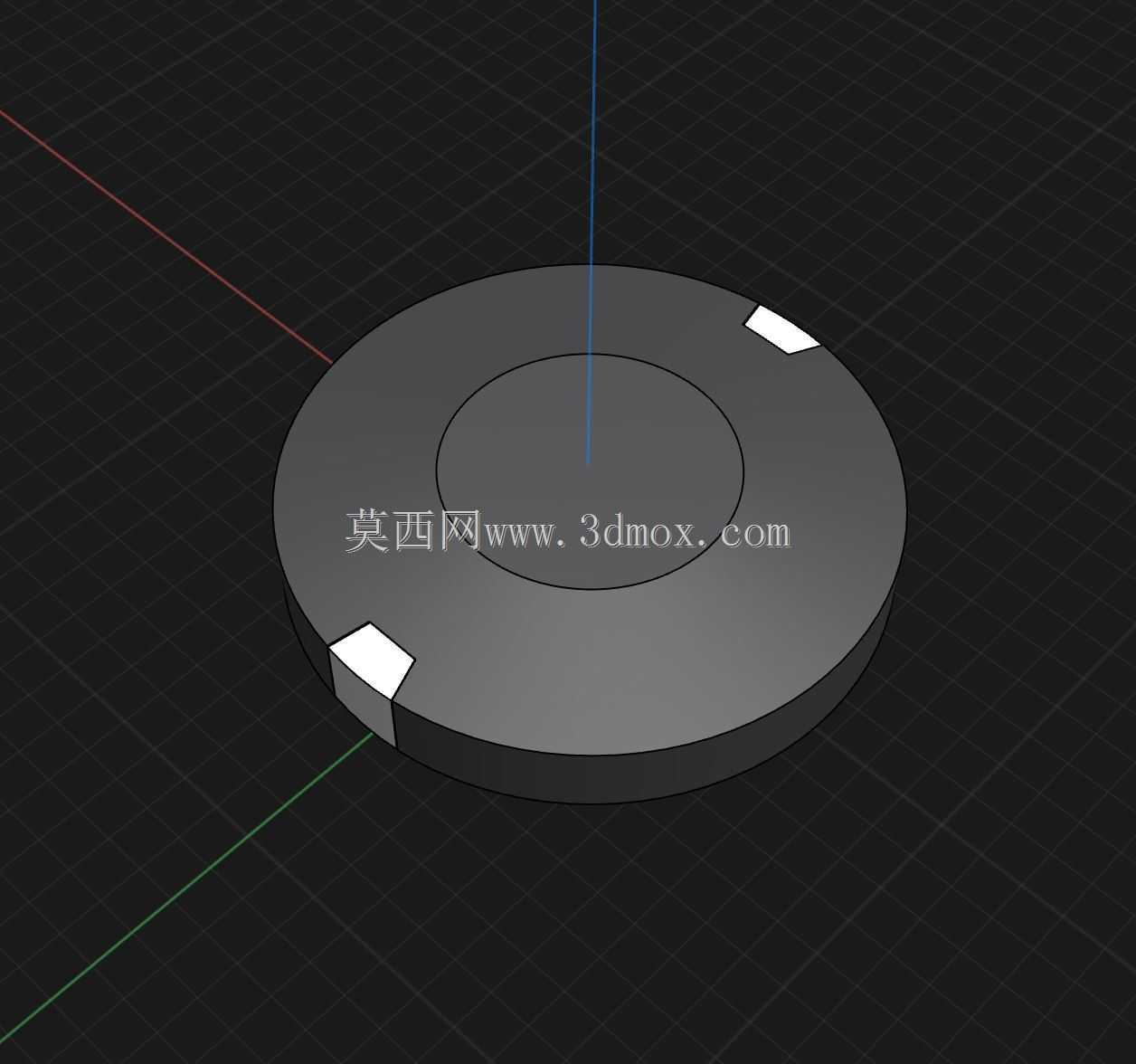

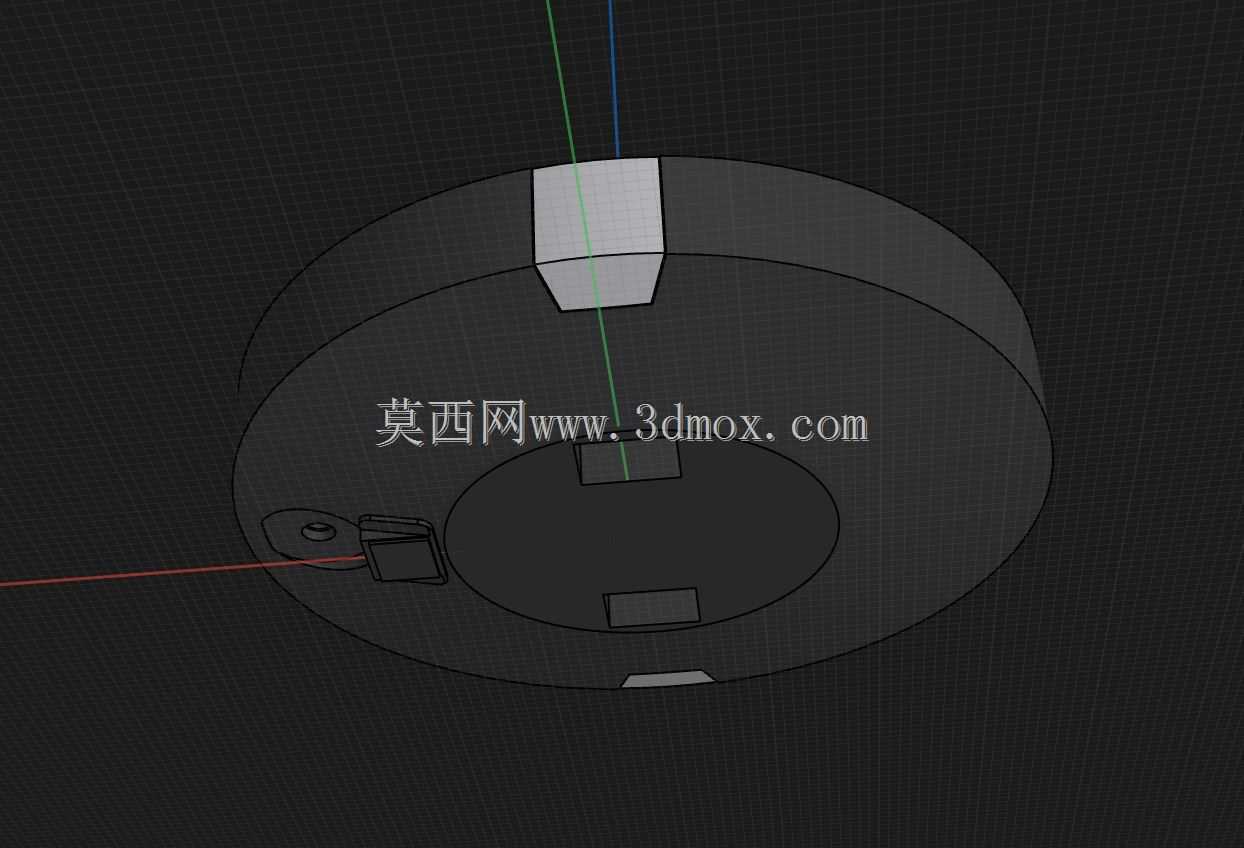

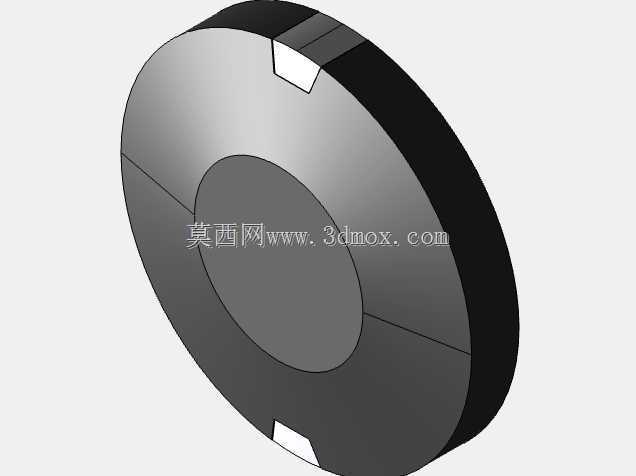

　　从结构设计逻辑来看，圆盘外缘做了等厚的环形围边，围边高度刚好覆盖GPS陶瓷天线的侧边厚度，不会遮挡天线朝上的信号接收面，围边周向均匀布置了三处卡扣式定位缺口，缺口位置对应模块本体的侧边定位凸台，装配时不需要额外打胶，直接把GPS模块从上方压入环形腔体内，三个卡扣就能卡住模块侧边的台阶，外场快速更换模块时不用拆解整个装机座，徒手就能完成拆装。圆盘的底面做了浅沉台设计，沉台轮廓和无人机常用的顶部减震安装板匹配，沉台内预留了四个十字分布的安装孔位，孔位间距兼容主流飞控塔的顶部安装标准，既可以直接用M2自攻螺丝锁在碳纤机身上板，也可以搭配橡胶减震球挂载，隔离动力旋翼传递过来的高频振动，避免振动导致卫星信号失锁。

　　尺寸边界方面，整个圆盘的外径控制在常见小型无人机顶部安装位的容许范围内，不会超出机臂折叠后的投影轮廓，收纳运输时不会被机臂磕碰；整体厚度压缩到很低的数值，模块装入后总高度不会超过数传天线的安装高度，不会和外置罗盘、RTK天线产生装机干涉。中心的大圆孔除了避让机身部件，还可以直接穿过GPS模块的连接线缆，线缆从圆盘中心向下走入机身走线槽，不会外露在圆盘外侧，飞行过程中不会被旋翼气流吹动产生晃动，也避免雨天作业时线缆顺着外侧缝隙进水。

　　实际装机调试时，这套结构的环形侧壁可以有效阻挡侧面来的气流直吹模块本体，高速飞行时不会因为模块受风产生额外的气动阻力力矩，也能在轻微炸机、机身侧翻触地时，先通过环形外圈接触地面，缓冲冲击力，避免内部的陶瓷天线直接碎裂。结构的分件设计把环形外圈和底部安装板做成一体化造型，没有多余的拼接缝，日常外场作业沾到尘土、农药雾滴后，直接用湿抹布擦拭就能清理，不会有污渍卡在拼接缝隙里。针对电磁兼容的设计细节上，环形结构采用非金属材质成型，不会对卫星信号产生屏蔽，围边的高度经过反复调整，既足够固定模块，又不会高出陶瓷天线的接收面，保证朝上的半球形信号接收区域完全无遮挡，在楼宇间、林区边缘作业时，也能保持足够的卫星搜星数量。

　　结构上的三处卡扣做了轻微的倒斜角导向，模块压入时卡扣会微量向外弹性形变，到位后自动回弹卡紧，卡扣的配合间隙控制在很小的范围，飞行过程中模块不会在腔体内晃动，避免因为模块位移导致定位天线和飞控之间的相对位置偏移，影响航向融合精度。底部沉台的平面度做了约束，锁附安装螺丝后整个环形座不会出现翘曲，保证GPS天线的上表面始终保持水平，不会因为安装倾斜导致定位高度测算出现偏差。对于需要加装RTK升级件的作业场景，这套环形结构的中心中空区域还可以预留扩展空间，在不更换安装座的情况下，直接在下方叠加RTK板卡，不用重新打孔修改机身碳板，大幅减少外场改装的工作量。
