PIXHAWK飞控控制器外壳结构设计

　　这套结构围绕多旋翼与垂直起降固定翼飞行器的核心航电单元展开，飞控作为整架无人机姿态解算、传感器融合与执行机构输出的中枢，其外壳与接口布局直接决定装机效率、维护便利性以及飞行过程中的电磁与振动环境表现。建模时先从整机布线角度反推接口位置：飞控通常安装在机身重心附近的减振平台上，四周需要为GPS、罗盘、电流计、电调信号、遥控接收以及数传遥测留出走线空间，因此顶面与侧面集中布置多组矩形接插件，端口朝向按实际装机方向分区排列，避免线束交叉缠绕，也减少装机后插拔维护时与机架杆件干涉。

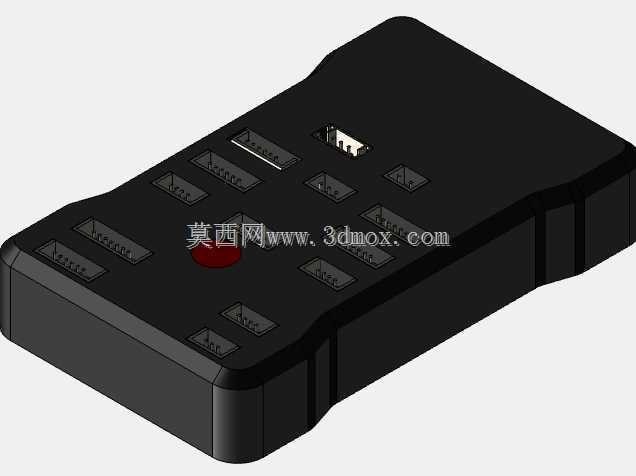

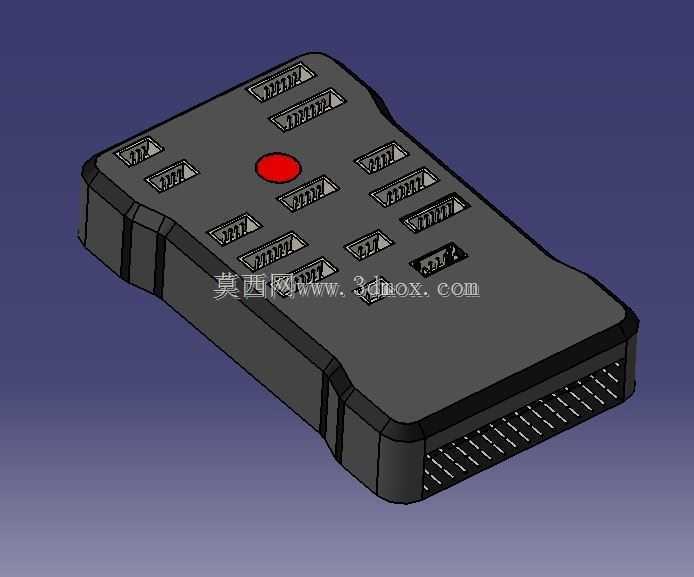

　　外壳采用带圆角的扁平盒体形态，边缘做包络式防护，四角与侧壁的加厚棱边既提升壳体抗冲击能力，也为内部PCB提供安装限位。顶面中央保留醒目的状态指示按键区域，用于外场快速识别系统工作状态；侧面密集排布的针脚接口对应主副信号输出，端口间距结合常用连接器插头宽度校核，保证相邻插头同时插入时不发生干涉。底部设置散热与固定结合面，可通过减振球或铜柱连接到飞控安装架，安装孔位与常见飞控减振板尺寸匹配，兼容多旋翼中心板和VTOL机身航电舱两种典型布置。

　　结构设计的重点之一是处理内部组件干扰问题。飞控内部集成陀螺仪、加速度计、磁罗盘与气压计，电源回路和数字信号回路若布局不当，容易引入噪声并影响高度保持精度。壳体分件与内部挡墙按照信号分区思路规划，将敏感传感器区域与电源、接口区域隔开，配合防静电的SMT焊接装配方式，降低内部组件间的电磁耦合。外壳材料倾向选用具备一定刚性和韧性的工程塑料，壁厚在保证轻量化的同时控制共振频率，避免旋翼振动通过壳体放大后传递给惯性测量单元。

　　从安装边界看，盒体长宽高按紧凑航电舱约束控制，扁平轮廓适合塞入机身中段或中心板上方；接口外伸尺寸、插头弯曲半径和线束出口方向都纳入包络检查，确保装机后外壳上盖仍可顺利拆装。侧壁加强筋沿端口受力方向布置，抵消反复插拔带来的局部应力；圆角过渡则减少应力集中，也避免外场作业时锐边损伤线束。

　　实际应用中，这类飞控覆盖航拍测绘、电力巡检、农业植保、物流验证机以及垂直起降固定翼等场景。不同机型对接口数量和安装姿态要求不同，结构上通过标准化端口阵列和对称化外形，使同一套飞控能够适应X型、十字型多旋翼以及复合翼布局。建模过程中对壳体上下盖配合、卡扣或螺钉固定位、连接器开孔、指示灯避让和内部板卡支撑柱均进行了完整表达，便于后续做干涉检查、壳体开件、减振安装设计以及整机航电布置。对于结构工程师而言，该模型不仅是一个外观盒体，更是连接电路板、线束、机架和减振系统的装配基准，所有外形特征都服务于飞控在真实振动、电磁和外场维护条件下的稳定工作。
