BP21直角格栅角板三维工装结构

　　该结构属于机械加工、检测与装配环节中常见的直角基准工装，主要用于为工件提供稳定的垂直定位面与水平承托面。实际使用时，工件可贴合在角板的立板或底板区域，通过压板、螺栓、定位销等辅件完成夹紧，再随工作台进入铣削、钻孔、镗孔、坐标测量或部件预装流程。对于箱体类、板类、焊接件以及异形零件，单纯依靠机床工作台平面往往难以保证侧面加工的垂直度，而格栅式角板能够把工件的空间姿态快速约束在正交基准内，减少反复找正带来的辅助时间。

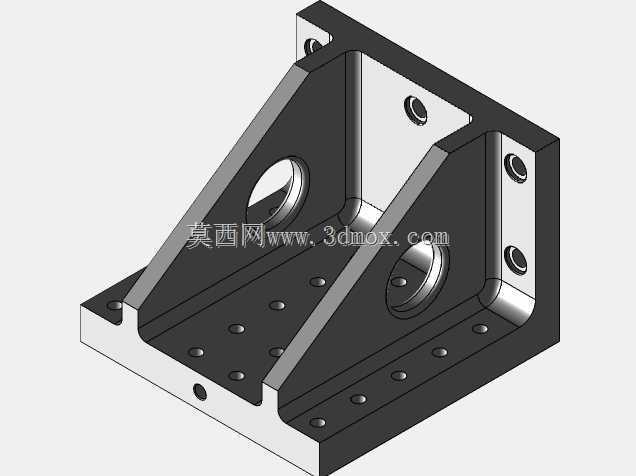

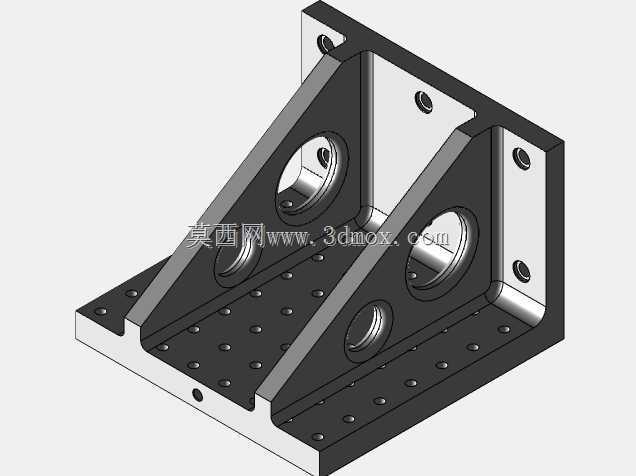

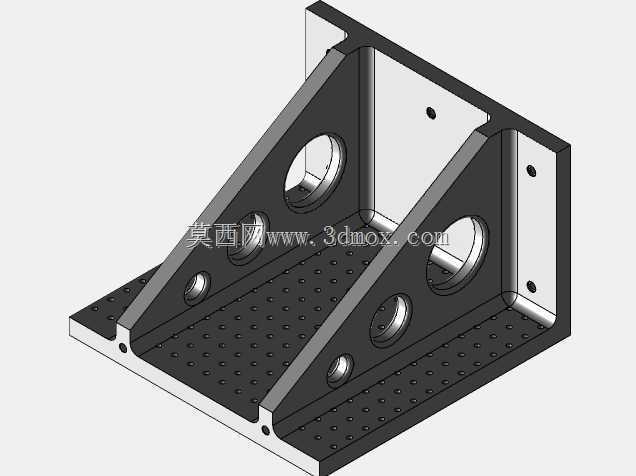

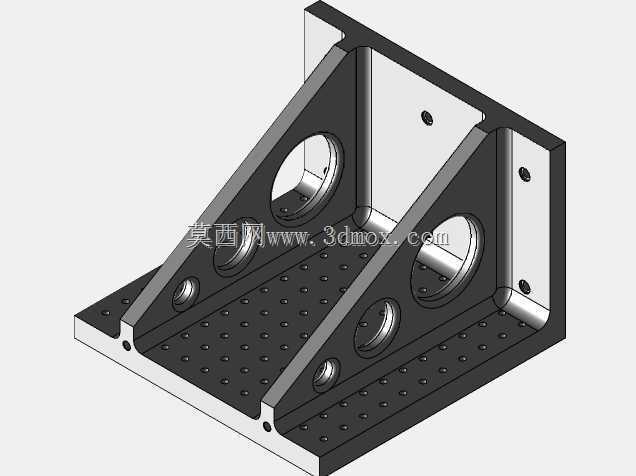

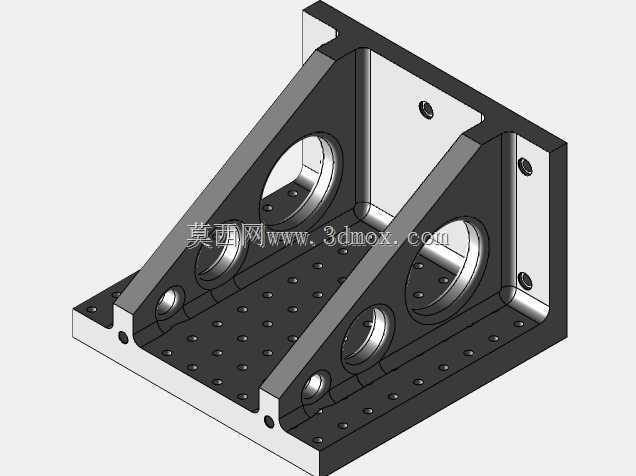

　　从结构形式看，该角板采用底板与立板垂直组合的L形布局，并在两侧布置三角形加强肋，使承托面、靠立面和支撑肋形成封闭传力路径。底板上分布规则阵列孔位，既可以作为工件固定孔，也可作为角板自身与机床工作台、T形槽平台或检验平台连接的安装孔。立板上设置多组安装孔与较大的镂空区域，便于穿入螺栓、避让刀具或减轻整体重量。侧面加强肋上的圆形开孔并非单纯装饰，而是在保证截面惯性矩的同时降低材料占用，并为吊装、清理切屑和操作观察提供空间。

　　格栅化是该件的重要设计思路。相比整块厚板焊接或铸造角板，网格状孔位能够在底板区域形成多点固定能力，工件尺寸变化时不必完全依赖少数几个孔位，夹具布置更灵活。孔阵间距需要结合常用工件规格、压板宽度以及螺栓直径统一规划，过密会削弱板面刚性，过疏则会降低装夹适应性。立板孔位则偏向承载侧向压紧与悬挂定位需求，孔边距、孔间距和板厚之间要保持合理比例，避免局部压紧时产生明显变形。

　　在受力方面，角板工作时主要承受工件重力、夹紧力以及加工过程中的切削反力。底板承担竖向载荷并将其传递到工作台，立板承担侧向靠紧和压紧载荷，三角肋则抑制立板相对底板的翻转趋势。设计时应重点关注立板与底板交接区域，该处是弯矩传递最集中的位置，通常需要通过连续焊缝、加厚过渡区或整体铸造圆角来降低应力集中。若采用焊接结构，肋板与主板之间应保证焊脚尺寸一致，焊后进行去应力处理，再加工基准面，才能长期保持直角精度。

　　外形边界上，该类角板覆盖300mm至800mm左右的规格区间，可根据工作台宽度、工件高度和加工行程进行系列化设计。选型时不能只看外观尺寸，还要核对底板孔阵与机床T形槽的对应关系、立板孔位是否与工件压紧点重合、角板总高是否会干涉主轴头或测针运动。对于较大规格，吊装孔、叉车避让空间或底部起吊槽也应纳入结构考虑；对于小规格，则可适当减小肋板厚度和孔距，使操作空间更加紧凑。

　　安装基准面的加工顺序直接影响使用精度。通常先完成毛坯成型与时效处理，再粗加工各面，释放焊接或铸造残余应力，然后以底板为基准精磨底面，再一次装夹或在高精度设备上精加工立板正面，保证两工作面之间的垂直度和平面度。孔阵加工可在数控镗铣设备上完成，关键销孔与螺栓孔的位置度需保持一致，否则不同工位复用同一角板时会出现定位偏差。

　　在自动化产线或柔性制造单元中，这类角板也可作为托盘夹具的基础靠山。工件先在角板上完成预装和零点定位，再随托盘进入加工中心或检测工位，减少设备内部等待时间。格栅孔位使多款产品能够共用同一基准件，只需更换压块、定位销和支撑钉，即可适应不同批量零件的切换。对于三维建模人员而言，建模时应把工作面、孔阵、加强肋、倒角和避让孔作为独立特征梳理清楚，既要体现装配关系，也要保留后续工程图出图、孔位标注和干涉检查所需的完整几何信息。
