帆布覆盖单座独木舟结构设计方案

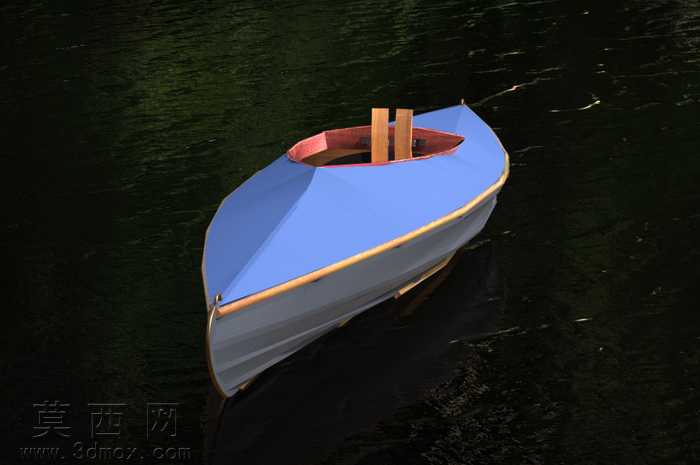

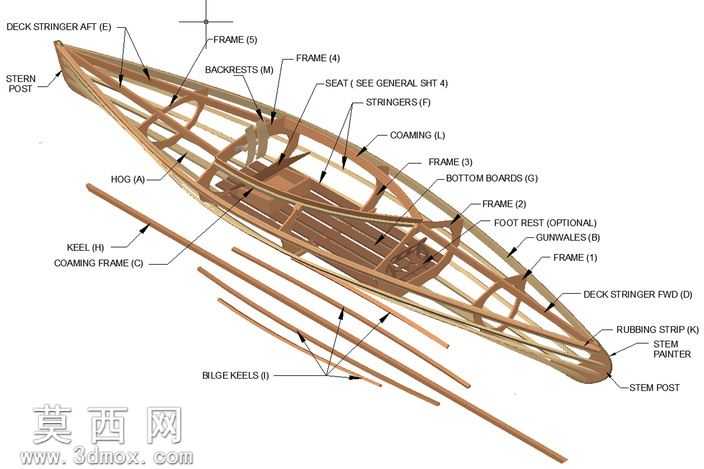

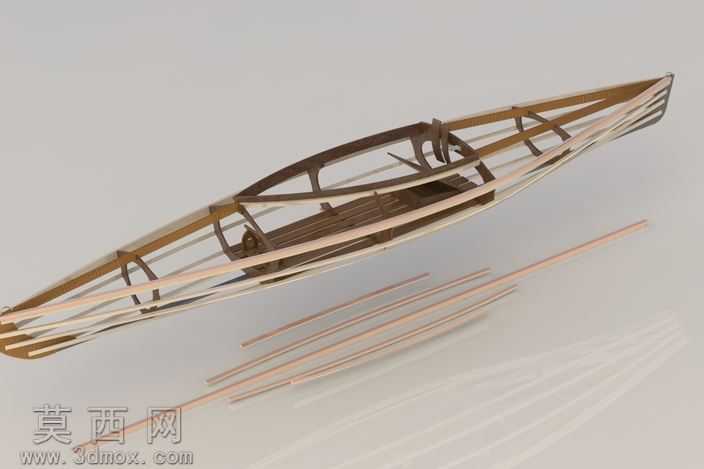

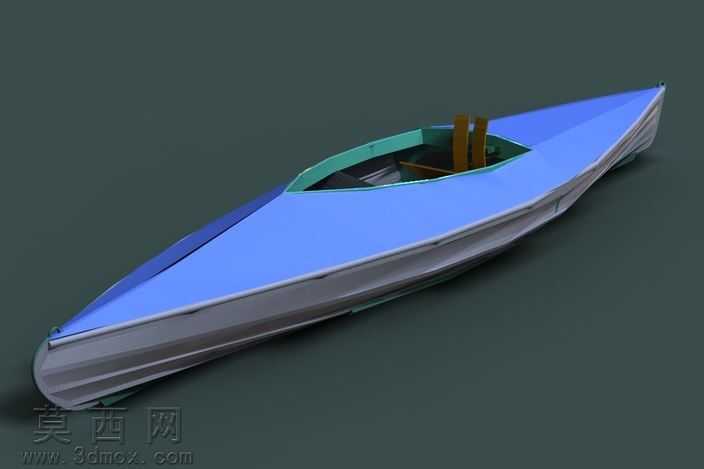

本作品为单人帆布覆盖独木舟的三维结构建模成果，建模过程中首先梳理传统独木舟的受力逻辑与建造工艺，以Autocad完成二维结构线稿的绘制校准，再导入Solidworks完成全零件的三维实体建模，同时输出iges通用格式文件方便跨软件调用查看。模型完整还原了PBK10型独木舟的全套内部骨架结构，从船首的STEM POST艏柱、船尾的STERN POST艉柱开始，依次排布不同编号的FRAME肋骨构件，沿船身纵向铺设KEEL龙骨、HOG中内龙骨、DECK STRINGER甲板纵材、BILGE KEELS舭龙骨、RUBBING STRIP护舷条等纵向承力构件，精准还原各构件的搭接位置与角度关系，保证骨架结构的受力合理性与真实建造可行性。在细节构件上，模型完整呈现了BACKRESTS靠背安装位、SEAT座椅支撑结构、COAMING围板、COAMING FRAME围板框、BOTTOM BOARDS底板、可选装的FOOT REST脚撑、GUNWALES船舷缘材等部件的位置与连接方式，每个构件都标注了对应编号，和实际建造的零件清单一一对应。材质设置上，骨架部分采用实木材质，还原木质船骨的纹理与质感，表面做轻微的打磨哑光处理，模拟传统木船建造的木料质感；覆盖层部分，底帆布采用灰色PVC帆布材质，设置细微的织物纹理与轻微的防水涂层反光效果，顶部帆布设为防水蓝色，还原帆布的织物肌理与防水面料的半哑光质感，渲染过程中采用柔和的自然光角度，清晰展现骨架的层叠结构与构件穿插关系，避免阴影过重遮挡结构细节。设计思路上，参考青少年自制独木舟的实用需求，在保证结构强度符合单人水上使用要求的前提下，简化了部分非必要的复杂构件，降低实际建造的难度，同时保留传统独木舟的经典流线外形，减小航行时的水阻，所有构件的尺寸比例都经过校准，既可以作为建模学习的参考案例，也可以作为手工建造独木舟的结构参考资料，配套的文件包含完整的零件结构与装配关系，能够清晰查看每个部件的形态与安装位置。
