1.25英寸望远镜目镜延长转接套筒

　　天文观测设备的光路搭建中，目镜与调焦座之间经常需要补足后截距，或者在目镜前方加装滤镜、滤镜轮、导星相机分光棱镜等附件，直接插接往往会出现合焦行程不足、附件互相干涉、目镜插入深度无法锁定的问题，这款1.25英寸规格的目镜延长套筒正是针对这类光路适配场景设计的机械转接件。它在业余天文望远镜改装、行星摄影、目镜后拍摄、双目光学头加装、窄带滤镜堆叠等场景中使用频率很高，结构看似简单，却直接决定光路同轴度和观测使用的稳定性。

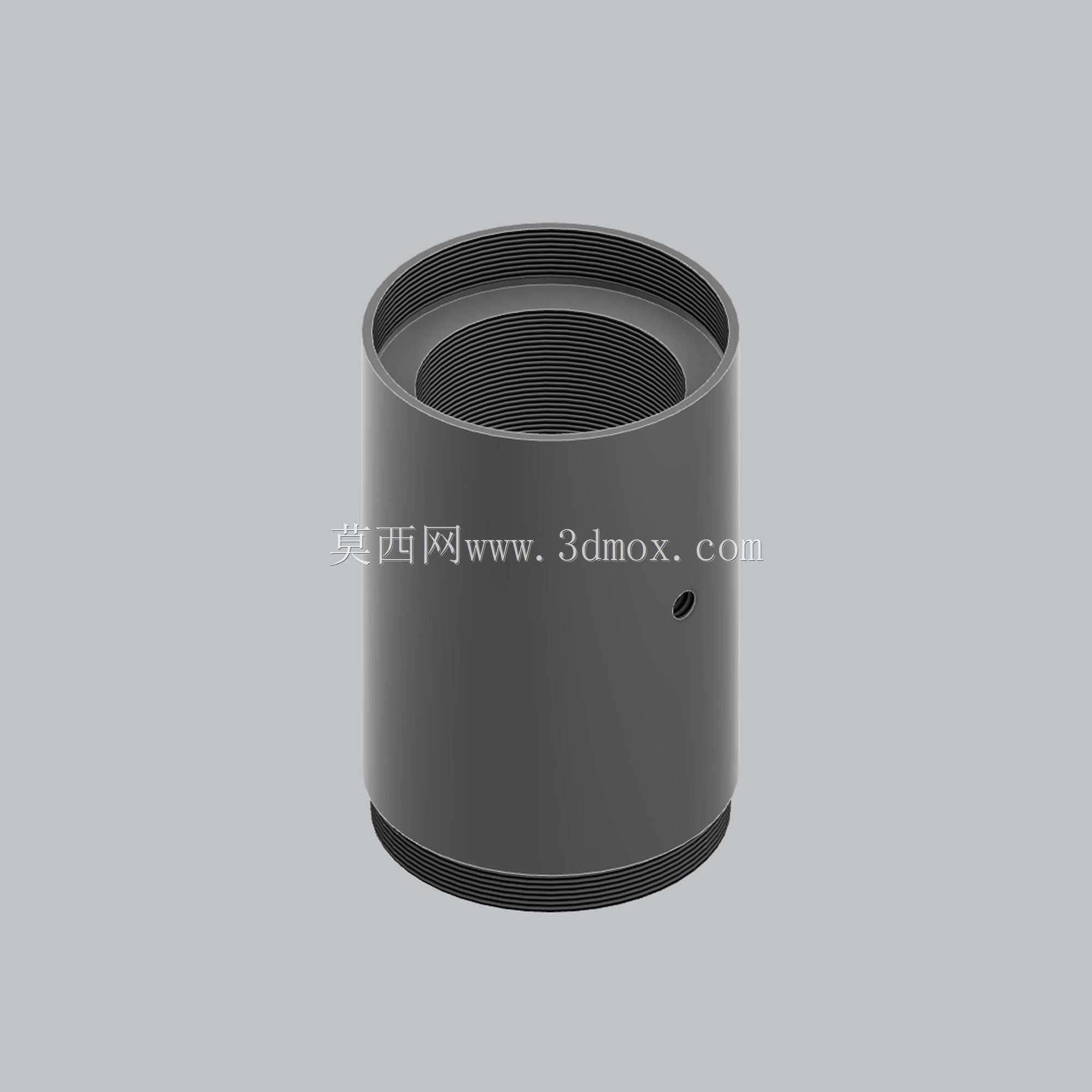

　　从整体结构来看，零件主体为薄壁圆筒形态，内外两端分别加工连续细牙螺纹，一端用于旋入望远镜调焦座输出端或者滤镜轮接口，另一端用来承接标准1.25英寸目镜、天顶镜或者摄影接筒。圆筒侧壁预留一枚径向紧定螺钉孔，装入止付螺丝后可以顶住插入的目镜接筒外圆，防止观测过程中目镜滑脱、转动，尤其是在镜筒指向天顶附近、目镜自重较大的情况下，侧向锁紧结构能避免光学件下坠刮伤镜片。筒身两端的外螺纹牙型细密，螺距小，旋合过程中可以微量调整轴向长度，配合垫片就能把光路后截距控制在光学设计要求的范围内。

　　设计这类转接套筒时，首先要保证内外圆柱面的同轴度，若筒壁偏心，目镜光轴会相对望远镜主光轴产生偏角，画面边缘会出现单侧虚焦、星点拖尾的问题，因此建模阶段直接以同一基准轴线驱动内外圆特征，螺纹收尾处留出退刀空间，避免车削加工时牙型崩边。内壁做了消光处理对应的结构预留，实际加工中会在内壁车出多道环形遮光槽，再做阳极氧化发黑或者喷涂消光漆，减少筒壁反射带来的杂散光，避免月面、行星观测时画面出现灰雾。筒壁厚度在保证刚性的前提下尽量减薄，外径控制在1.25英寸接环通用边界以内，不会和调焦座的锁紧环、目镜橡胶护眼罩发生空间干涉。

　　安装边界方面，该套筒适配行业通用的1.25英寸天文目镜接口，插入段外径严格控制在标准公差带内，既能顺畅插入调焦座，又不会因间隙过大产生晃动；轴向长度按照常用延长需求设定，足以补偿加装滤镜轮、分光棱镜后多出的光路距离，同时不会过度增加镜组前端悬臂长度，避免调焦座负载过大出现低头。两端螺纹采用天文附件通用的滤镜螺纹规格，可直接和市面同规格滤镜、转接环互换，不需要额外定制异形接口。侧壁紧定螺钉采用常见的小规格内六角止付螺丝，用户日常拆装调节仅需一把小号内六角扳手，维护门槛很低。

　　实际选型使用时，若用户需要在目镜前叠加多枚窄带滤镜，单枚滤镜厚度叠加后会让合焦位置向后移动，此时串接该延长筒就能把目镜承接面后移，让调焦座仍有足够行程完成合焦；在开展目镜后手机摄影时，手机支架往往会夹在目镜后方，额外占用轴向空间，延长筒也能给支架留出避让位置，避免支架磕碰调焦座外壳。针对导星相机与主目镜共用光路的分光棱镜方案，棱镜本身具备一定光学厚度，延长筒可以作为光路长度补偿单元，搭配不同厚度垫片微调，让成像芯片精准落在焦平面上。建模过程中把螺纹小径、牙顶间隙、紧定螺钉孔位、端面倒角全部按可加工特征还原，端面处做小角度倒角，既去除锐边防止划伤操作人员，也能引导目镜顺利插入，不会出现卡滞。整套结构没有复杂异形曲面，常规数控车削即可完成加工，材料可选铝合金做表面氧化，重量轻且不易锈蚀，长期在户外夜间温差环境下使用也不易变形，能够稳定维持光学接口的配合精度。
