弹簧驱动球形锁销轴向锁紧机构

　　这套球形锁销机构面向需要轴向快速定位与自动锁止的装配场景，常见于工装夹具快换、导轨滑台限位、可拆卸轴系连接以及需要频繁插拔定位的工位。机构的核心动作围绕锁销在导向套内的往复移动展开：当外部推杆将锁销送入锁定位时，锁销前端的钢球在锥面或斜面作用下被径向推出，卡入对应定位孔或卡槽，完成刚性限位；推杆回撤后，内置弹簧将球座向外推，钢球回落至锁体内部，锁销即可顺畅抽出，整个过程不需要额外工具，依靠机械结构自身完成锁止与释放。

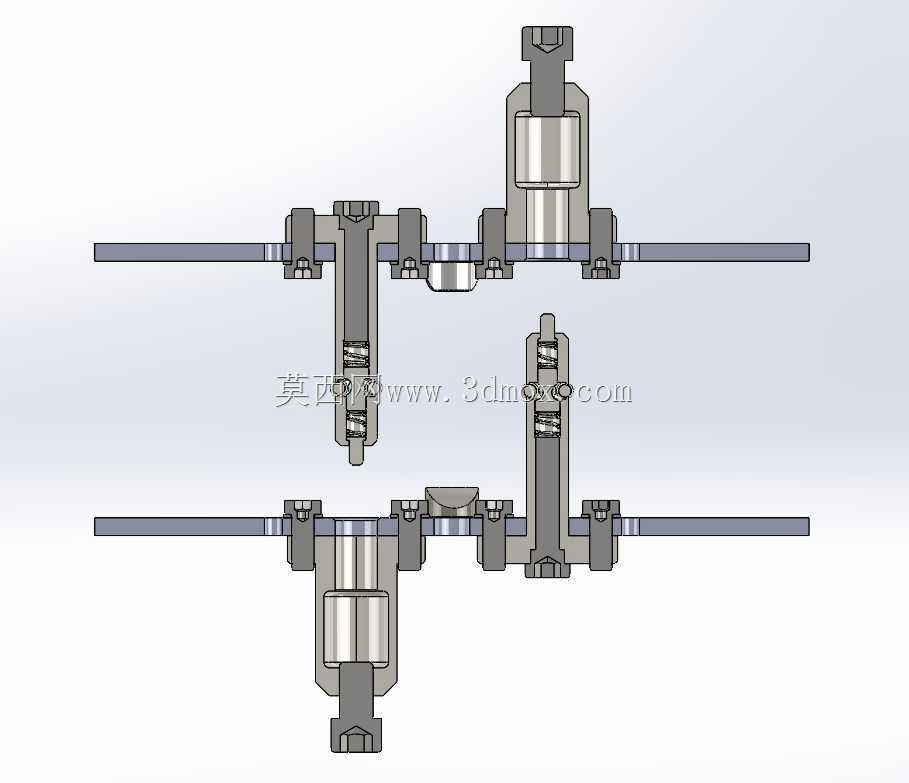

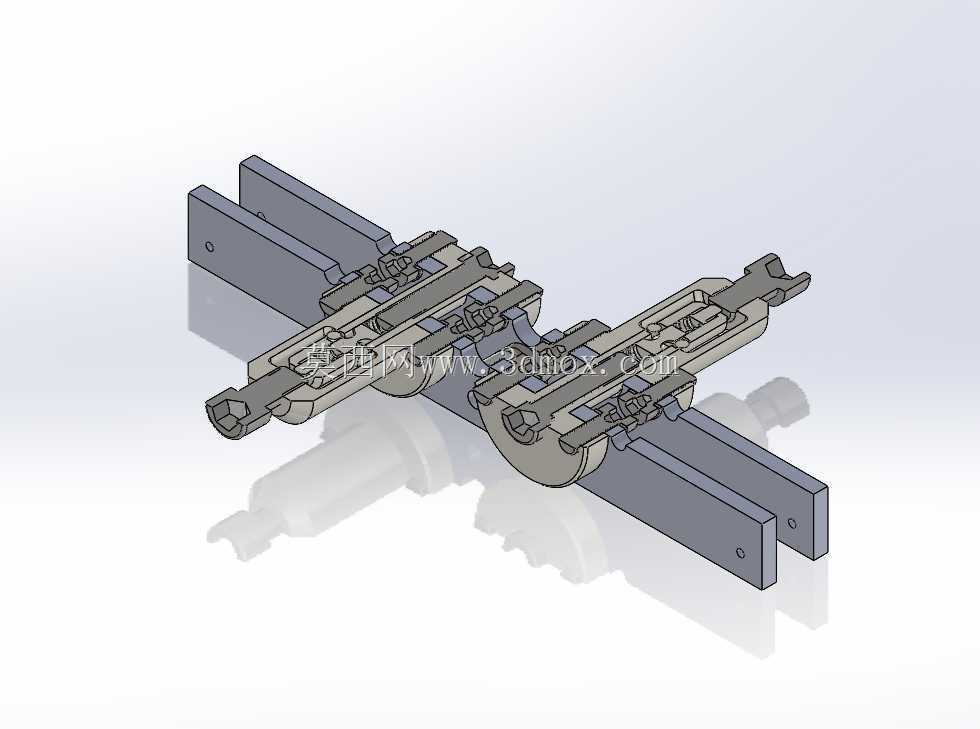

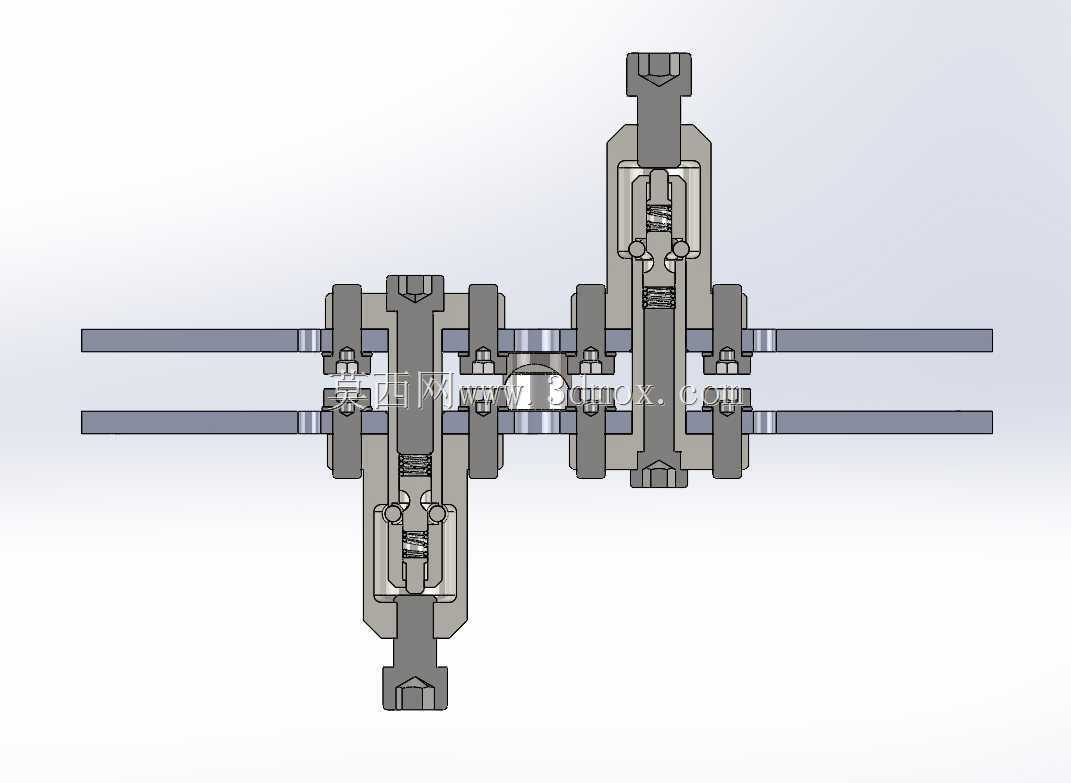

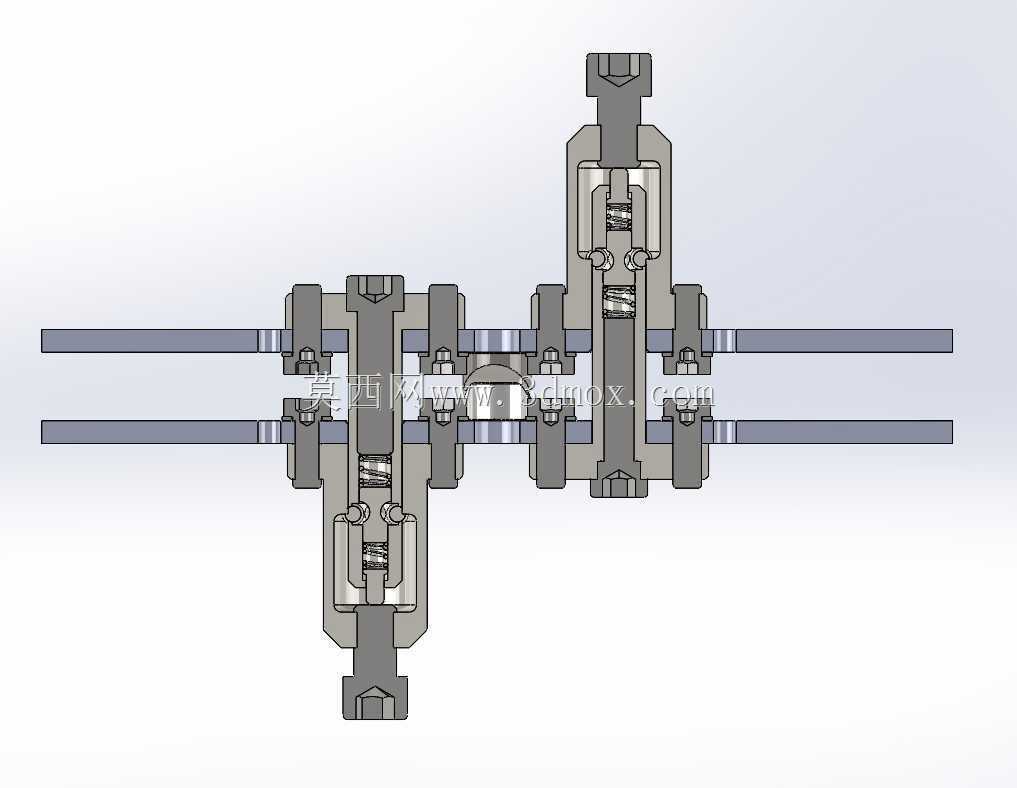

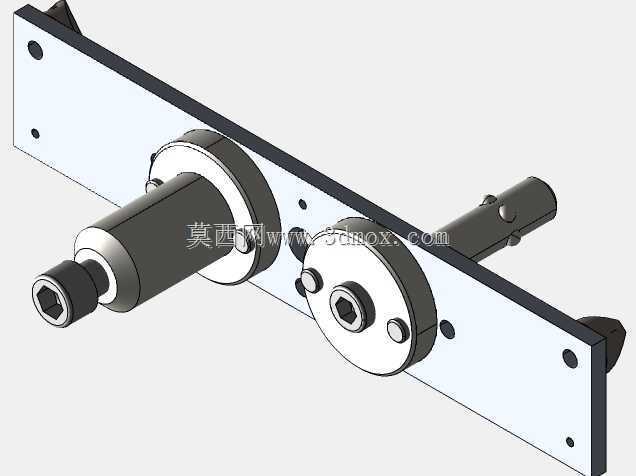

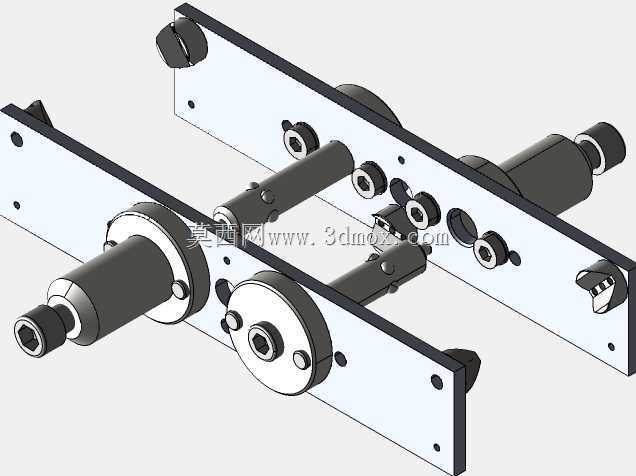

　　从结构组成看，模型包含横向导向杆、纵向锁销本体、端部调节螺母、弹簧容纳腔、钢球保持段以及安装支座。横向杆件承担被锁止对象的运动导向，支座通过螺栓固定在安装基板上，锁销轴线与横向杆定位孔保持严格同轴，否则钢球推出时会出现偏载，造成卡滞或局部压痕。纵向锁销中段设计有阶梯孔，弹簧置于孔内并由尾部螺塞预压，预压量可通过螺塞旋入深度微调，这一细节直接影响锁止手感：预压过大，推杆需要较大操作力，且钢球长期处于高接触应力状态；预压过小，振动工况下钢球可能自行回缩，失去锁止可靠性。

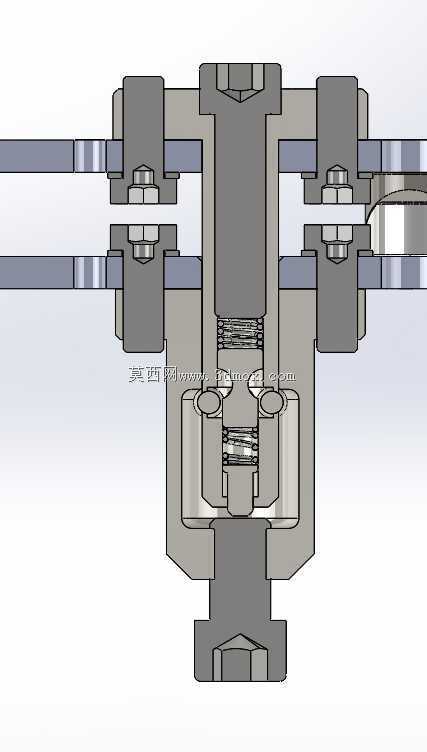

　　钢球与锁体球孔的配合是整套机构的设计关键。球孔孔径需小于钢球直径，保证钢球不会从锁体外侧脱出，同时又要留出足够径向行程，使钢球推出后能有效卡入定位槽。建模时需重点检查钢球在推出极限位置与锁体、被锁件三者的接触关系，避免出现钢球半卡半露的临界状态。被锁件上的定位槽边缘建议设计小倒角或圆弧，一方面引导钢球顺利进入，另一方面减少反复锁止造成的接触面磨损。

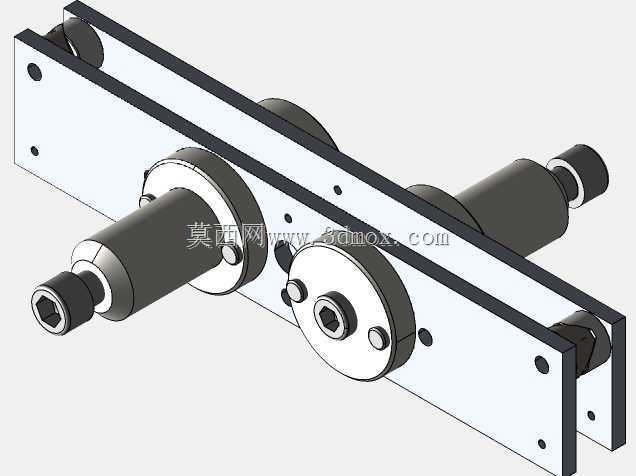

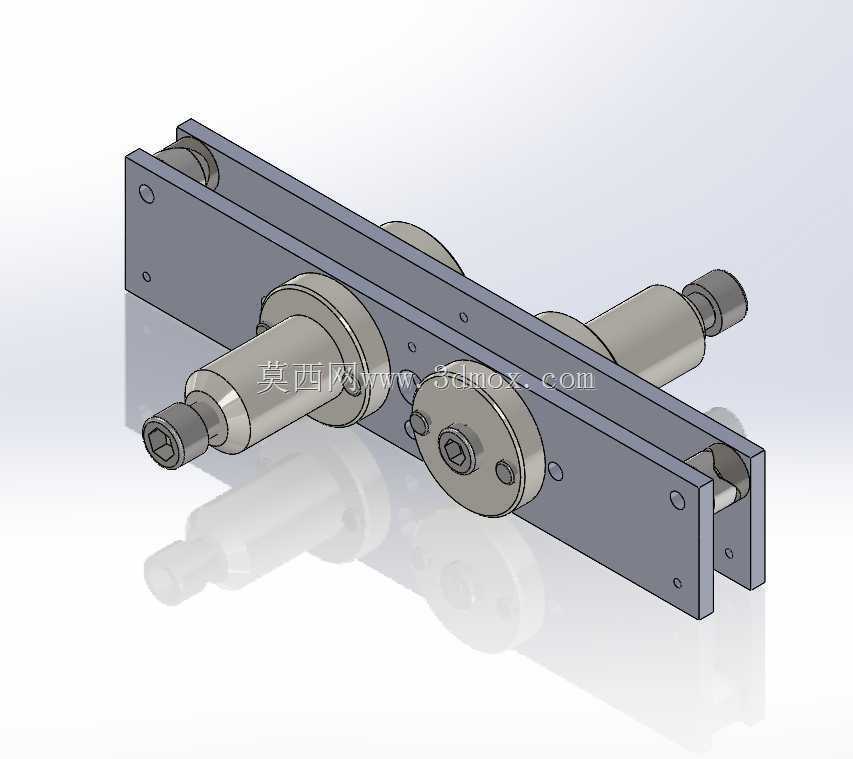

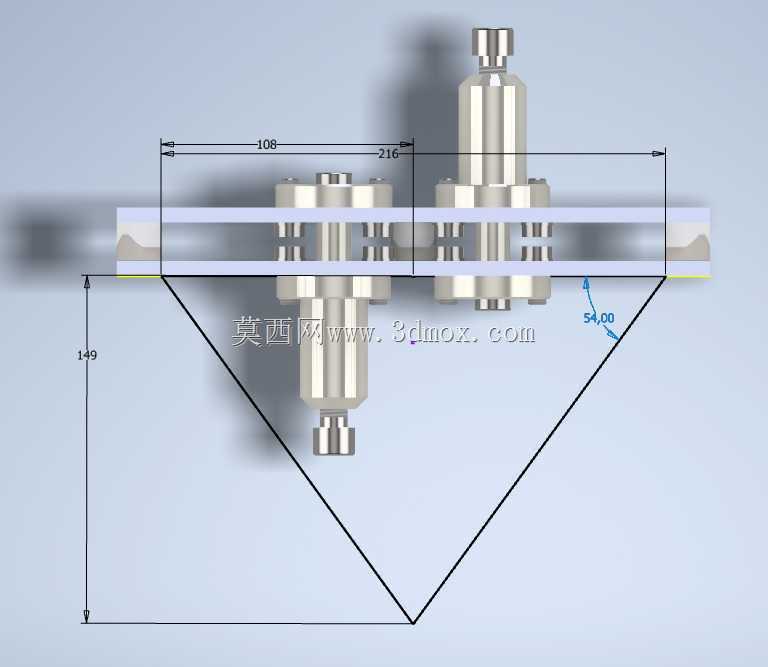

　　外形与安装边界方面，锁销主体沿轴向布置，尾部操作端高出安装面，周边需预留手指或拨杆的操作空间；横向导向杆贯穿支座，两端伸出长度根据实际行程确定，支座底部安装孔间距与基板孔位对应。装配时要保证锁销运动方向与横向杆轴线垂直相交，交点即为钢球卡入位置，若两轴线存在偏移，锁止时钢球会承受侧向剪切力，长期使用会导致球孔扩径。弹簧选型需结合钢球数量、所需锁止力以及操作频率确定，常规轻载定位可采用圆柱压缩弹簧，冲击较大的场合则需考虑弹簧疲劳寿命并设置限位台阶防止弹簧并圈。

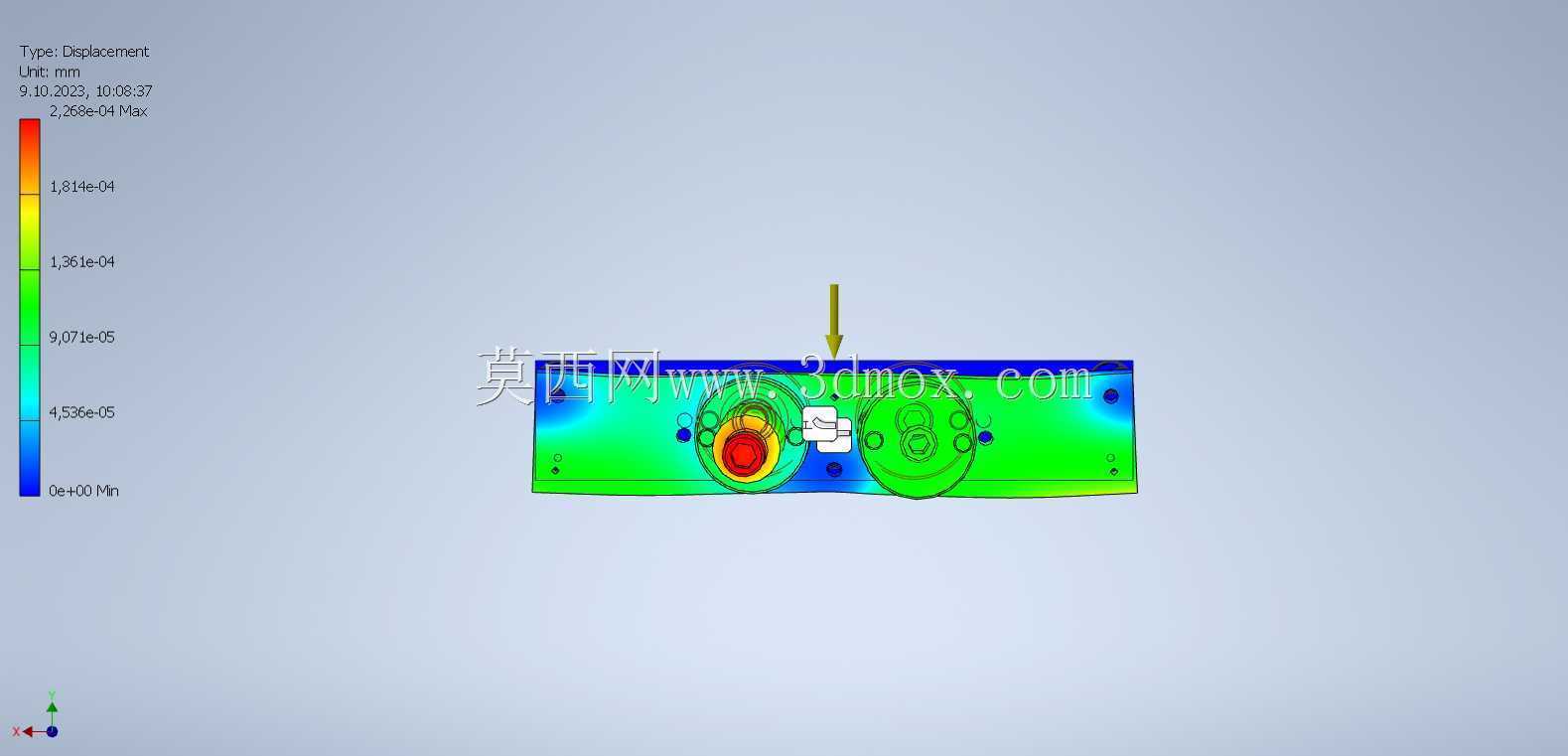

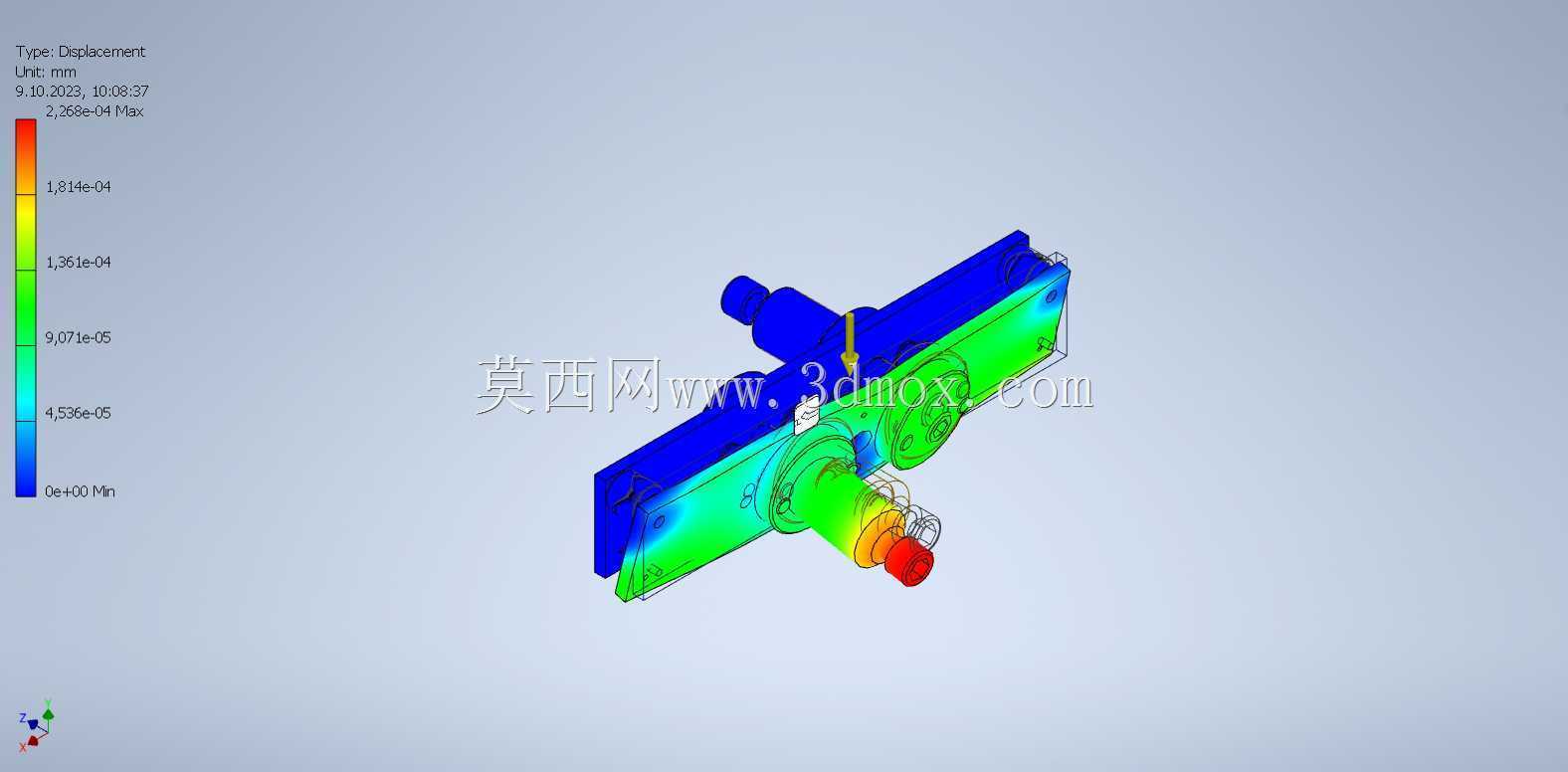

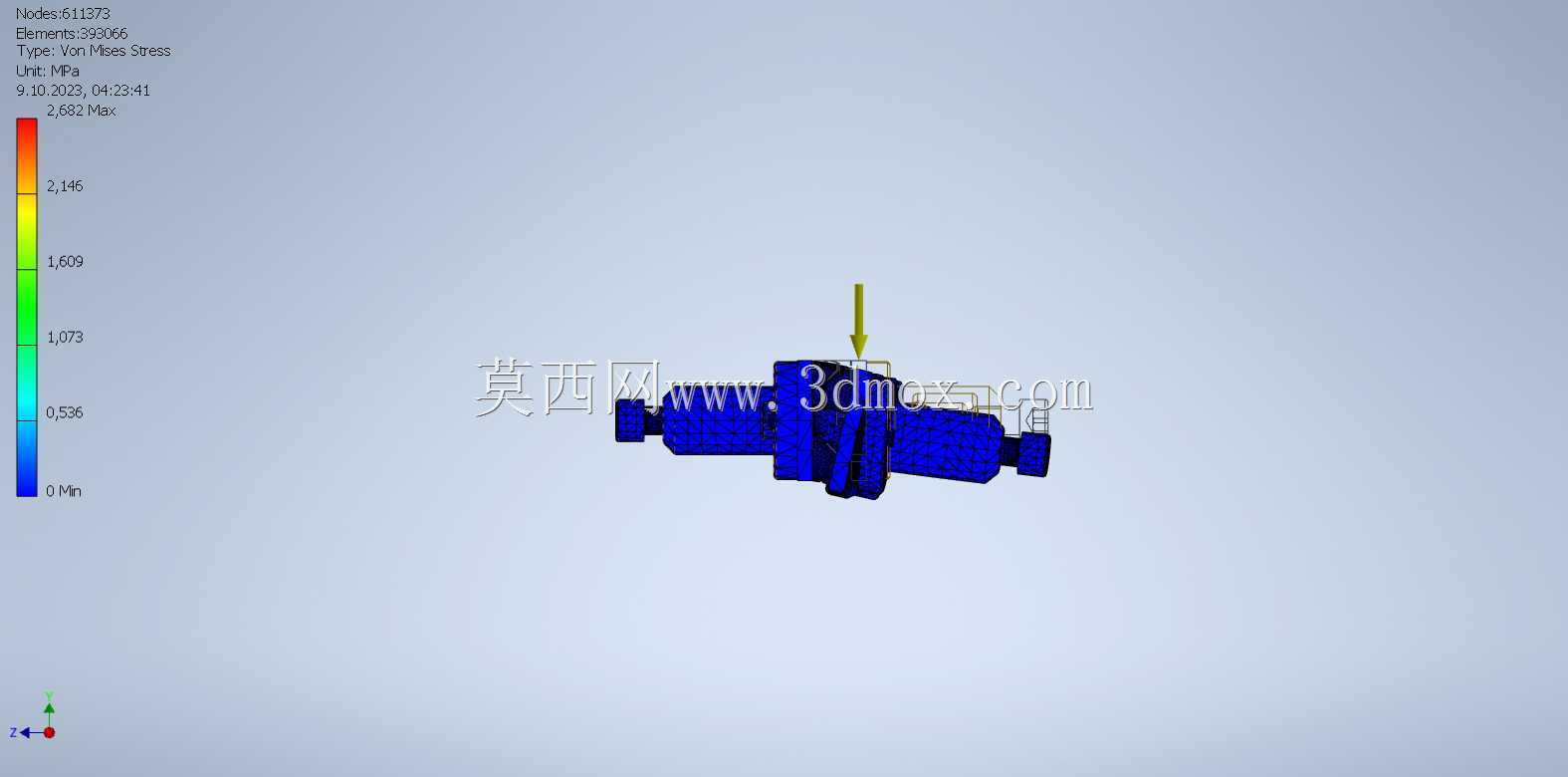

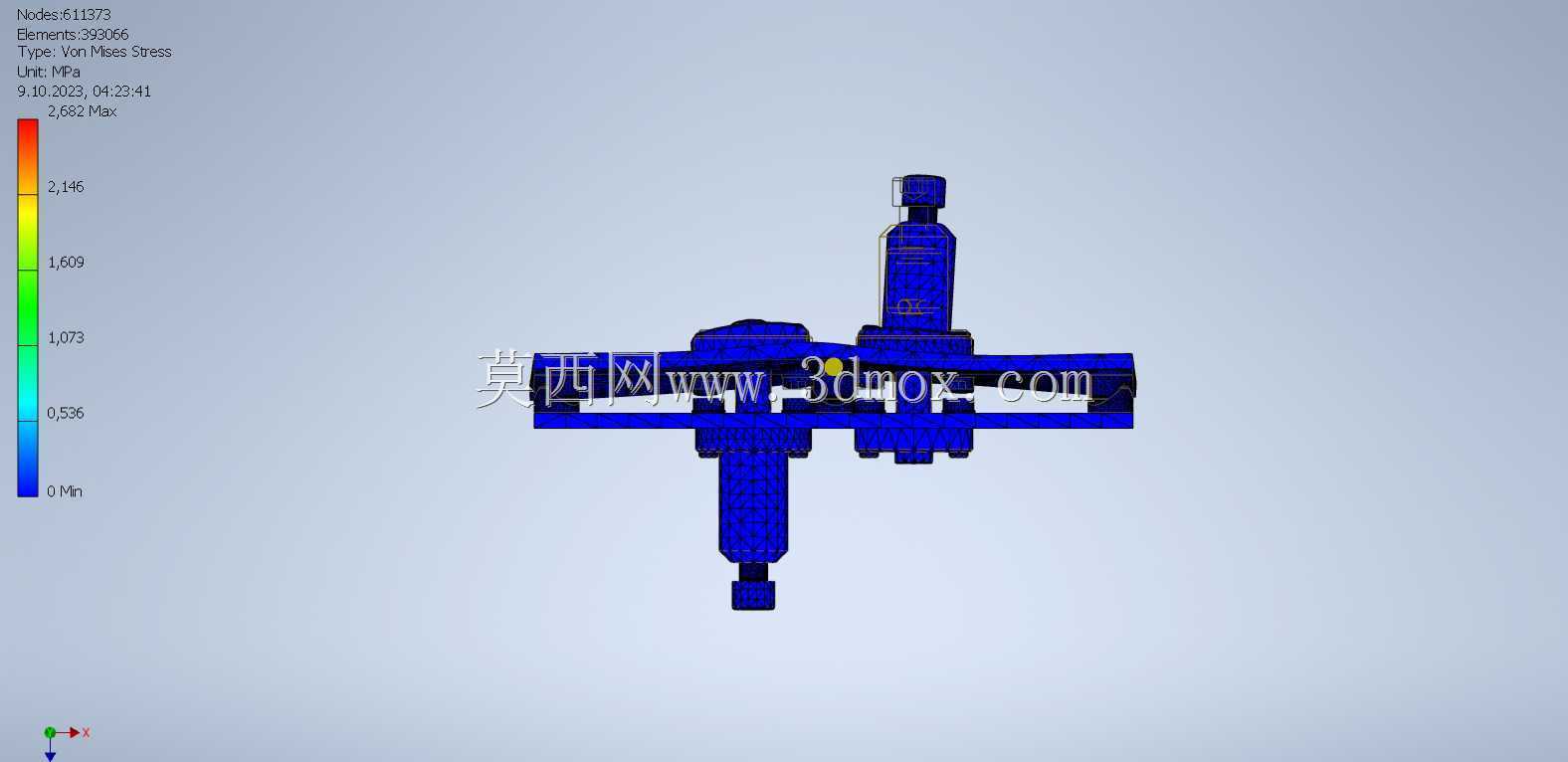

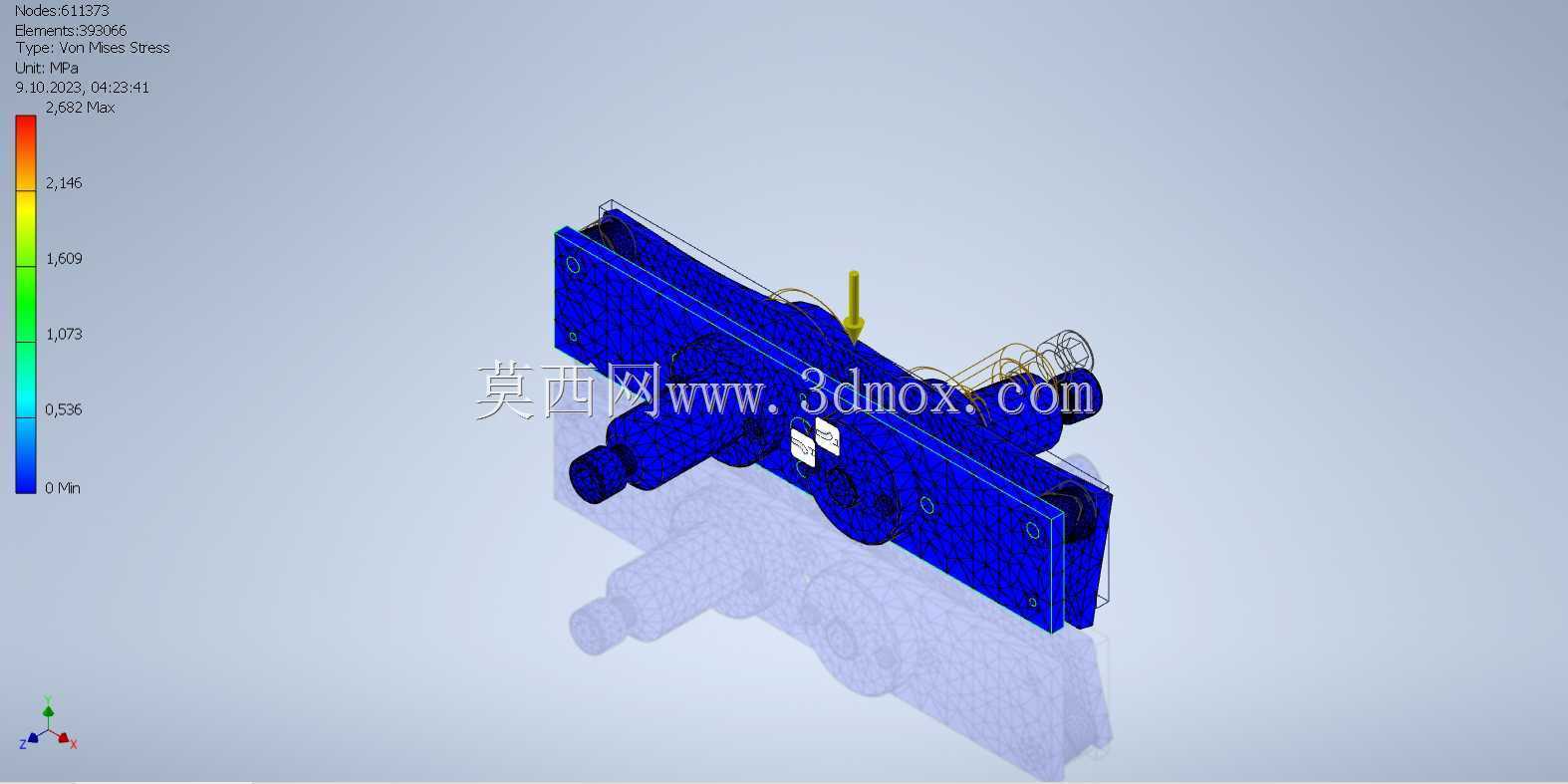

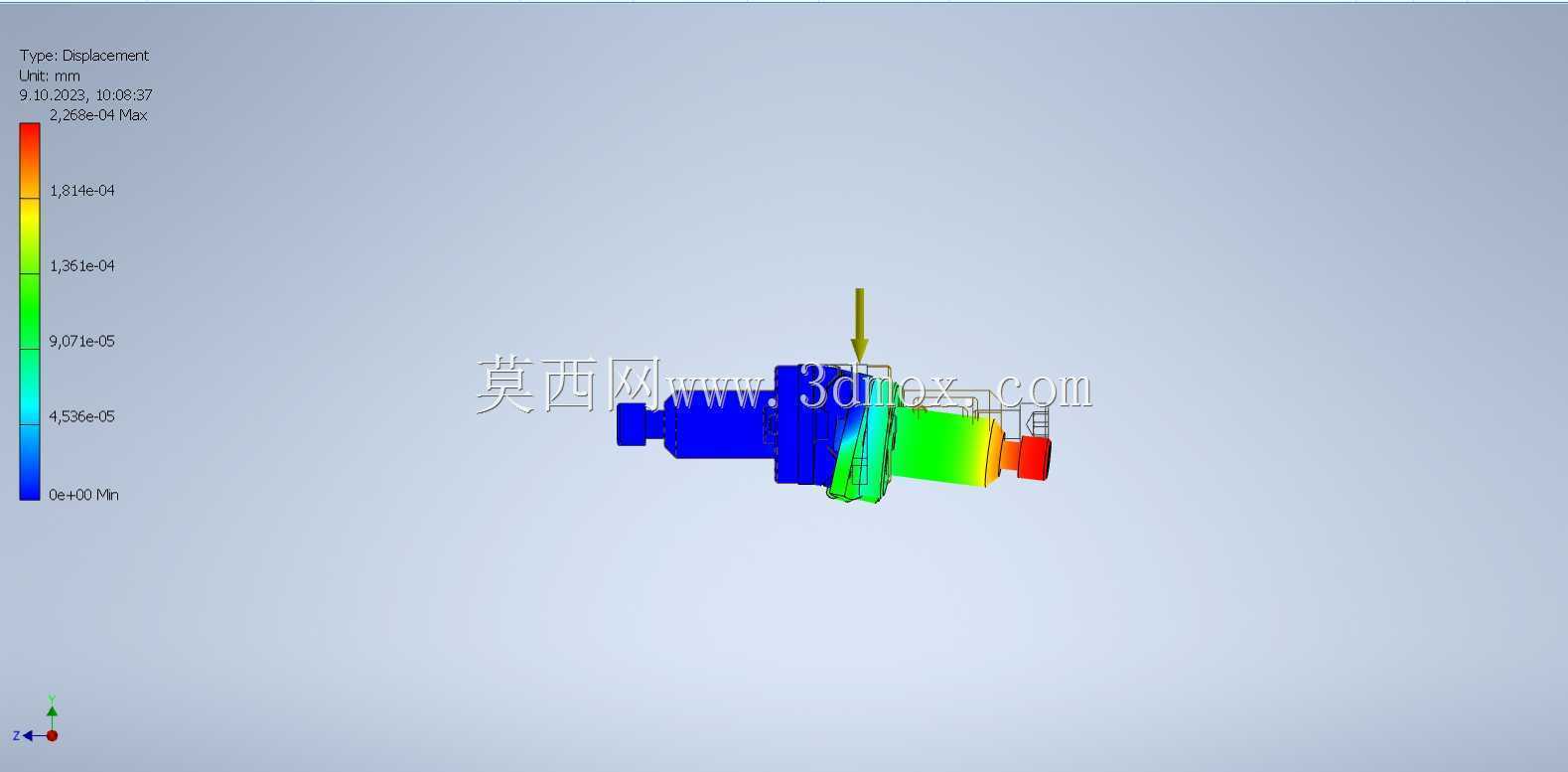

　　在实际应用中，这类机构常替代传统插销与螺钉压板，减少工装切换时间。例如在多工位焊接夹具上，不同产品定位块通过横向杆快速更换，球形锁销推入后自动锁定，更换时拉动尾部即可释放；在自动化线体的滑动挡停机构中，锁销用于限制滑座过行程，钢球接触时具备一定退让能力，可吸收轻微冲击。维护时需定期清理球孔与钢球接触区域的切屑与粉尘，弹簧腔避免进入硬质颗粒，必要时在锁体与导向杆配合面涂抹润滑脂，保证往复动作顺畅。三维建模过程中应将钢球、弹簧、锁销、支座分别建立独立零件并按实际装配关系约束，运动仿真重点验证钢球径向伸缩与锁销轴向移动的联动关系，确认在锁止与释放两个极限位置均无干涉。
