奥尔德姆十字滑块联轴器结构设计

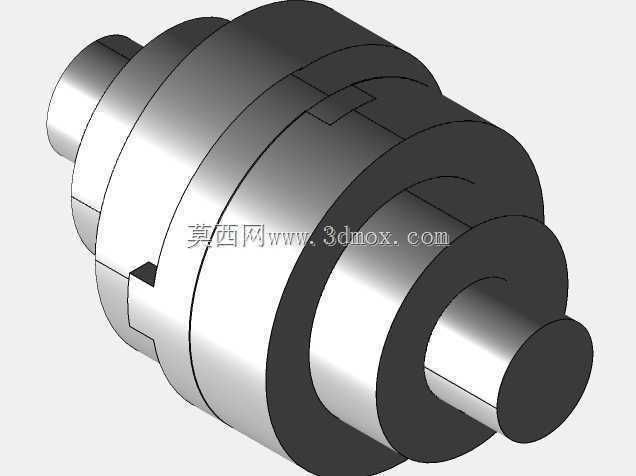

　　这套奥尔德姆联轴器的三维结构围绕两轴间存在径向偏移的传动工况展开，属于典型的中间盘式挠性联接件，在轻工输送线、小型工装回转台、步进电机驱动模组以及低速进给机构里十分常见。现场安装时，主动端与从动端往往无法做到严格同轴：电机座加工存在公差、长机架焊接后出现变形、装配时轴承座定位偏差，都会让两根轴的中心线产生平行错位，若采用刚性套筒直接硬连，轴端、轴承和键槽会持续承受交变弯矩，短时间内就会出现轴承发热、键槽压溃甚至轴颈断裂。奥尔德姆结构通过中间浮动盘两侧互相垂直的凸榫，分别嵌入左右半联轴器端面的径向滑槽，把两轴的径向错位转化为滑块在槽内的小幅相对滑动，既完整传递旋转扭矩，又不会强行约束轴系的径向自由度，从根源上抵消安装不同轴带来的附加载荷。

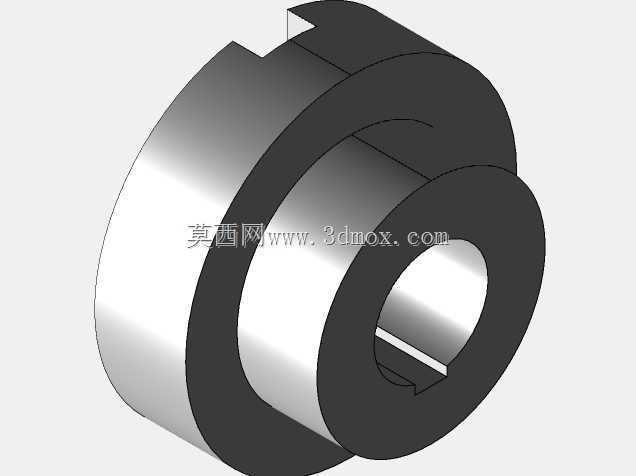

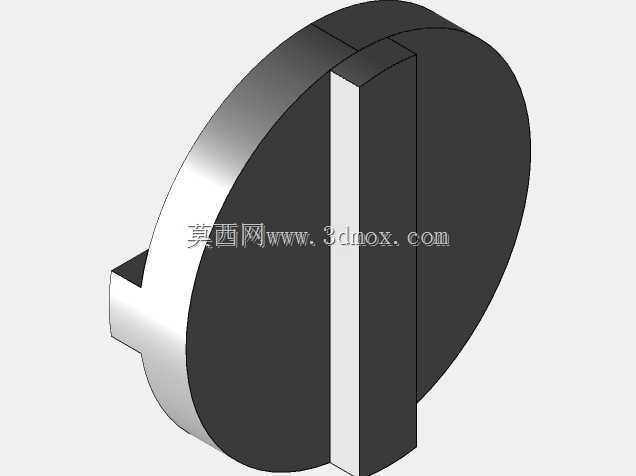

　　从结构细节看，左右两个半联轴器主体为阶梯轴套结构，外圆设置多道台阶：内侧大直径端面加工出贯通的径向凹槽，槽宽与中间盘凸榫保持滑动配合，外侧小直径段为轴孔安装位，可根据对接轴径加工通孔并搭配键槽、顶丝孔完成轴向锁紧。中间浮动盘为圆盘形态，两侧凸起的榫头呈90度正交布置，工作时一侧榫头随主动半联轴器旋转，通过盘体带动从动侧榫头同步转动，两轴存在偏心时，凸榫沿滑槽往复滑移，整个传动过程无弹性元件挤压形变，传动相位保持恒定，不会像弹性套柱销联轴器那样出现橡胶老化、弹性滞后导致的传动角偏差，这一特性在需要准确定位的间歇回转工位、分度盘驱动场景中优势明显。

　　建模过程中先完成左右半联轴器的回转基体，以轴孔中心线为基准拉伸生成轴套轮廓，再在对接端面绘制滑槽草图，通过切除特征生成贯通径向槽，槽的两侧面设定平行度约束，槽底与端面保留足够壁厚，避免滑块受扭时槽口开裂。中间浮动盘单独建立零件，圆盘基体两侧分别绘制正交凸榫，凸榫的厚度与滑槽宽度取间隙配合，预留0.02-0.05mm的滑动间隙，既保证偏心补偿时滑块能自由滑移，又不会因间隙过大产生传动冲击。装配时先将左右半联轴器分别约束在两根存在设定偏心距的轴端，再放入中间盘，通过机械配合验证不同偏心量下滑块的滑移行程，确认最大偏移工况下凸榫不会从滑槽内脱出，同时校核盘体外圆与两半联轴器大端外圆的径向间隙，避免回转时发生运动干涉。

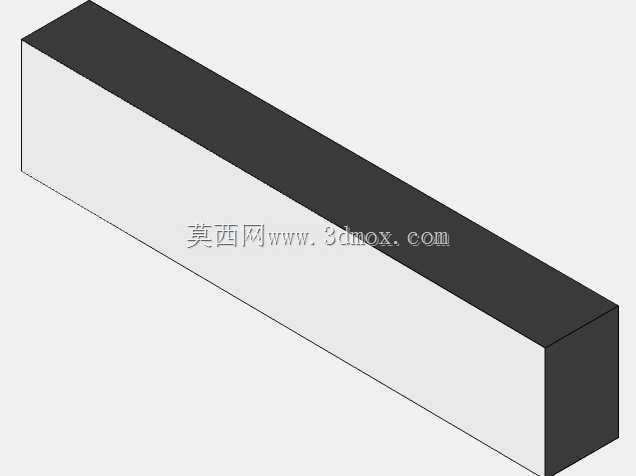

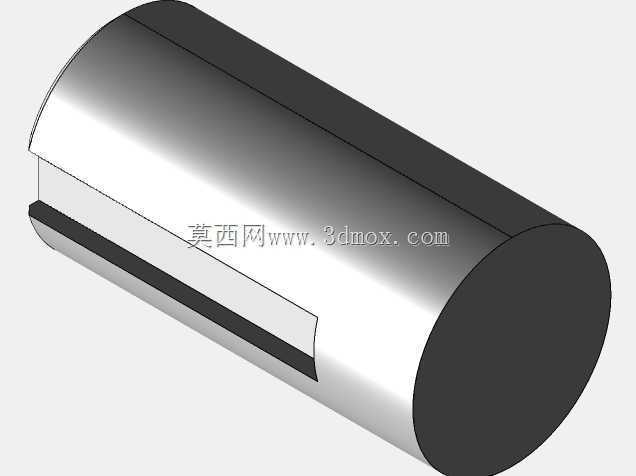

　　安装边界方面，该联轴器整体为同轴回转布局，轴向总长度由两半轴套的插接深度加中间盘厚度决定，径向最大轮廓为半联轴器的大端法兰外圆，选型时需确认安装空间的径向避让距离大于最大外圆半径，轴向预留出拆装中间盘的操作间隙，无需像膜片联轴器那样预留大面积的轴向拉伸空间。轴孔长度覆盖常用的小型电机输出轴、丝杠支撑端轴头尺寸，键槽尺寸匹配普通平键标准，顶丝孔布置在轴套小直径段，锁紧后可防止轴与套之间出现周向打滑。

　　实际工况适配中，这类联轴器更适合中低速、载荷平稳的传动场景，滑动配合面可根据工作环境添加润滑脂降低摩擦磨损，若用于高速工况则需控制偏心补偿量在较小范围，避免滑块往复滑动的线速度过高加剧槽面磨损。相较于齿式联轴器，它结构更简单、零件数量少，维护时仅需取出中间浮动盘即可检查磨损情况，无需拆解两侧轴系；相较于弹性联轴器，它不存在橡胶元件老化失效问题，在有少量油污、常温干燥的车间环境下使用寿命更长。整套模型完整还原了所有配合特征，结构工程师可直接在此基础上调整轴孔直径、滑槽宽度、盘体厚度等参数，匹配不同扭矩、不同偏心量的传动需求，也可通过运动仿真模拟不同偏移量下的滑块运动轨迹，验证结构在实际安装公差下的运行可靠性。
