轻量化弧形发动机悬置支架结构

　　该支架属于动力总成与车架之间的承载连接部件，主要用于发动机在台架试验、整车机舱或小型动力设备中的固定与限位。实际装车时，支架一端通过多个螺栓孔与发动机缸体或变速箱壳体上的预留凸台贴合，另一端连接车架纵梁、副车架或减振垫组件，使动力总成在怠速、急加速、减速制动和颠簸路面工况下保持确定位置，同时把发动机自重、扭矩反力和惯性载荷传递到承载框架上。

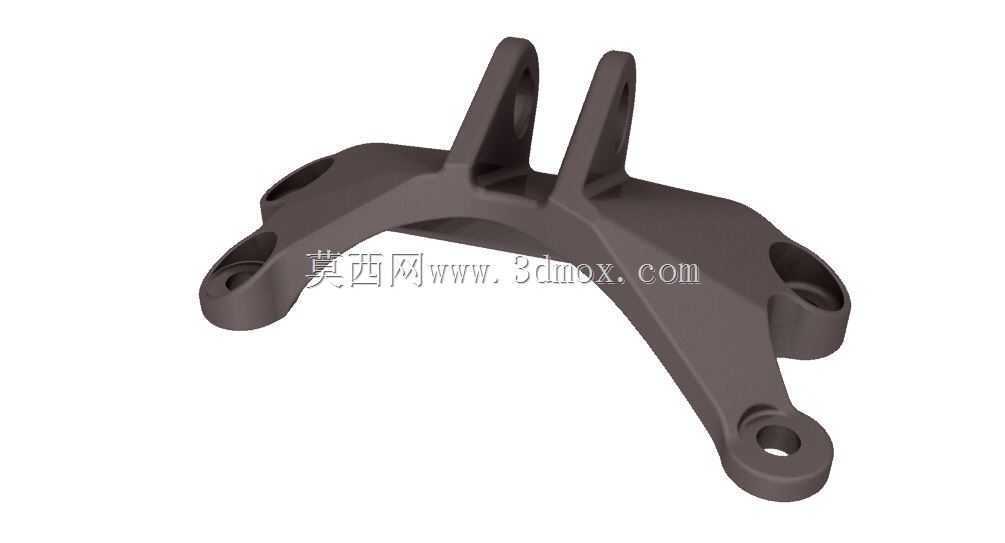

　　从结构形态看，零件采用弧形主梁配合两侧分叉立耳的布局。下部弧形梁沿载荷路径展开，能够避开发动机外围的管路、线束和壳体圆角；两端延伸出带通孔的安装耳，孔位周边做了加厚凸台，保证螺栓预紧后接触面有足够压溃强度和摩擦传载面积。上方两个立耳朝向悬置点或辅助连接点布置，耳片开孔中心与主梁根部平滑过渡，避免在高应力区出现突兀截面。多个安装孔分布在不同高度和方向上，使支架既能承担竖直方向的支撑力，也能限制动力总成绕曲轴方向的扭转。

　　设计思路上，该件明显围绕减重与刚度平衡展开。传统铸造支架常采用厚实腹板和连续围板，虽然安全裕度大，但材料多集中在低应力区域；本结构把材料收敛到几条主要传力路径上，主梁保留弯曲和拉伸所需的截面，耳片根部加宽，中间非关键区域则通过挖空、削薄和曲面收窄去除冗余体积。图中给出的体积减少比例说明方案经过多轮材料分布校核，目标不是单纯追求外观轻薄，而是在满足固有频率、螺栓滑移和极限载荷的前提下降低自重。支架自重下降后，动力总成悬置系统的非簧载或附加质量也随之减小，对整车油耗、NVH表现和机舱布置都有实际意义。

　　外形尺寸方面，模型整体呈跨接式弧形轮廓，长度方向由两端低位安装孔决定，宽度方向受耳片和螺栓头空间限制，高度方向则由上方立耳相对主梁的升起量控制。安装边界需要重点核对三类尺寸：一是各通孔的中心距，必须与发动机壳体螺纹孔、车架支架孔位一致；二是孔端面到弧形梁内侧的间隙，要容纳螺栓、垫圈和套筒操作空间；三是支架背向发动机一侧的包络面，不能与皮带轮、起动机、油管接头或冷却水管发生干涉。

　　工程建模时，安装孔不宜只按简单圆孔处理，应结合螺栓规格建立贴合面、倒角和凸台高度；耳片与主梁交接处需要设置连续圆角，降低应力集中。弧形梁的壁厚变化应顺着载荷方向渐变，避免在模型中出现陡变台阶。若用于铸造，应考虑拔模斜度、最小壁厚和加工余量；若面向金属增材制造，则可进一步保留拓扑优化后的有机曲面，但需关注支撑方向、热处理变形和孔口后加工。

　　在校核环节，可把发动机质量按悬置分配比例施加到各连接点，约束车架侧安装孔，分别计算静载、扭矩反转和冲击工况。耳片孔周、弧形梁上缘以及分叉根部是重点观察区域。若一阶模态偏低，支架容易在发动机常用转速区间产生共振，此时应优先增加主梁截面高度或加宽立耳根部，而不是简单整体加厚。通过这种路径化布置，支架在保证连接可靠性的同时实现了较明显的轻量化，适合作为动力悬置结构设计、拓扑优化教学和机械零部件建模参考。
