刚性直联传动套筒联轴器结构

　　该零件属于刚性套筒式直联传动件，整体采用阶梯圆柱外形，两端设置同轴轴孔，用于在两轴轴线重合度较高的传动系统中实现扭矩传递。其结构没有独立的中间弹性元件，主要依靠套筒本体包覆轴端，并通过键、销或紧定结构形成周向约束，适合载荷平稳、冲击较小、轴系对中条件较好的场合。

　　从实际设备布置来看，这类连接件常见于小型输送装置、实验台架、轻工机械、仪器传动单元以及紧凑空间内的电机—工作轴直联部位。相比带中间剖分结构的联轴器，套筒式方案径向占用尺寸更小，外形规则，安装后不会产生突出的法兰或螺栓轮廓，因此在防护罩内部、狭窄轴承座之间、管路附近或需要控制旋转外径的位置更有优势。

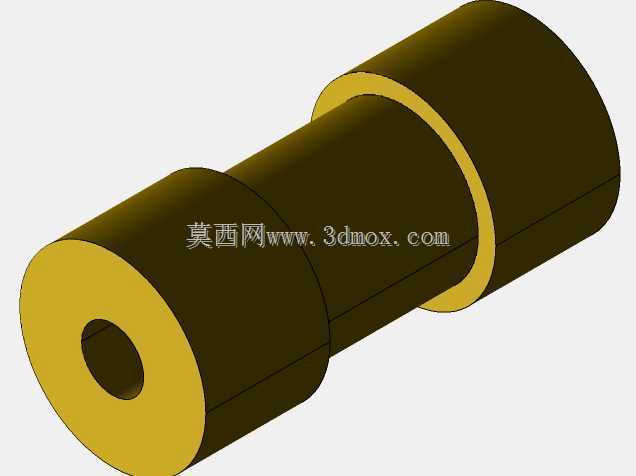

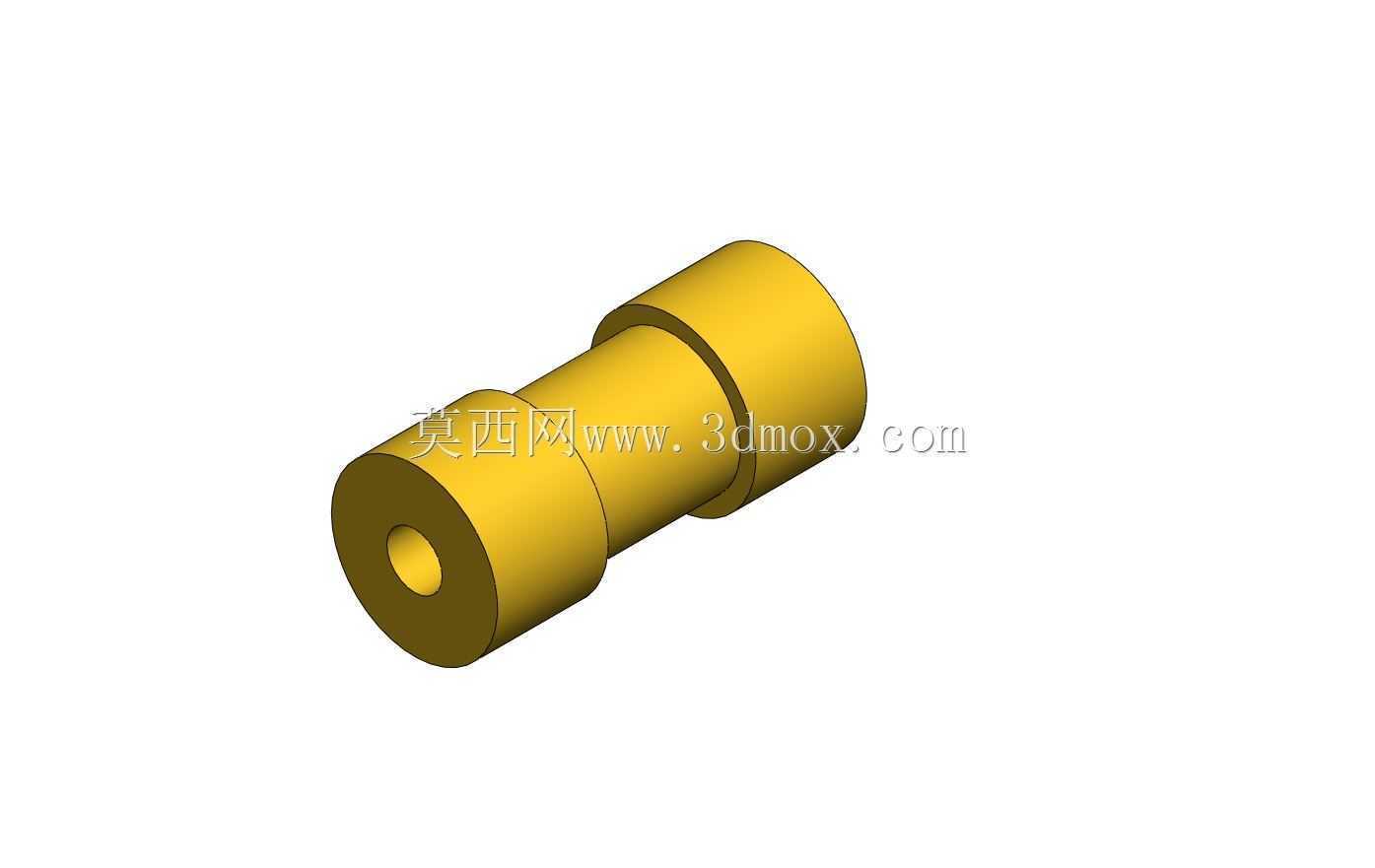

　　模型的几何重点在于两端内孔与外圆的同轴关系。轴孔直径决定可接入的轴径，孔深则影响轴端插入长度和配合接触面积；若插入量过短，扭矩传递时接触压力集中，容易造成孔口磨损或键边压溃；若插入量过长，则会增加装配行程，并可能与轴肩、轴承端盖或其他相邻零件发生干涉。阶梯外圆并非单纯的造型变化，通常对应不同区段的强度、夹紧位置或装配避让需求：较粗段可提供更大的抗扭截面，较细段则可减轻质量并为外部工具、挡圈或定位结构留出空间。

　　在结构设计时，需要先确认两侧被连接件的轴径、轴端长度、旋转方向以及额定扭矩。若两侧轴径相同，可采用对称孔系；若电机轴与从动轴直径不同，则两端内孔分别按对应轴径设计，并在中间保留实体隔段或贯通孔。贯通结构有利于加工时一次找正，也便于穿装长轴；带中间隔挡的结构则能控制两轴插入深度，使轴端不会在套筒内部相互顶死。对于需要周向固定的方案，键槽位置应与轴槽对应，键槽宽度、深度和端部倒角要保证键能够顺利装入；若采用销连接，销孔通常横穿套筒和轴，装配后可承受较大扭矩，但对钻孔位置和现场配作要求更高。

　　外形尺寸方面，圆柱外径不能只按材料强度随意放大。外径增大虽然提升抗扭刚度，却会增加转动惯量，并可能挤占周边护罩、机架孔位和维护空间。设计校核时应关注套筒危险截面，尤其是键槽削弱处、销孔截面以及内外径变化附近的应力集中。台阶过渡处宜设置合理圆角，避免热处理或交变载荷下在轴肩位置产生裂纹。端面倒角则用于引导轴端进入，减少装配时对内孔边缘的磕碰。

　　安装边界上，该类联轴器要求两轴具有较好的同轴度。它不像弹性联轴器那样能够吸收明显的径向、角向或轴向偏差，若主机底座加工误差较大、电机安装面翘曲或长期运行后轴承磨损，刚性套筒会把附加约束直接传递到轴和轴承上，导致发热、振动甚至轴端疲劳断裂。因此在布局阶段应预留调整垫片、定位止口或可调电机座，使两轴在紧固前能够完成对中。轴向位置也要留出装拆空间，尤其采用紧定螺钉时，需要保证工具能够接近螺钉孔；采用键连接时，则应考虑轴端挡圈或端盖，防止套筒沿轴向窜动。

　　三维建模过程中，应优先建立回转中心线，再以旋转方式生成主体轮廓，随后切除两端轴孔、键槽、螺钉孔或销孔。所有配合面需明确尺寸链关系：内孔与轴的配合公差、孔口倒角、端面与轴线的垂直度、外圆与内孔的同轴度都会直接影响装配效果。对于工程出图，还应区分配合表面与非配合表面，标注关键形位公差，并在装配模型中检查套筒外圆与护罩、轴承盖、螺栓头之间的最小间隙。通过这种方式建立的直联套筒结构，既能满足紧凑传动布置，也能为后续加工、装配和维护提供清晰的几何依据。
