电力变压器用袖套棉质连接接头结构

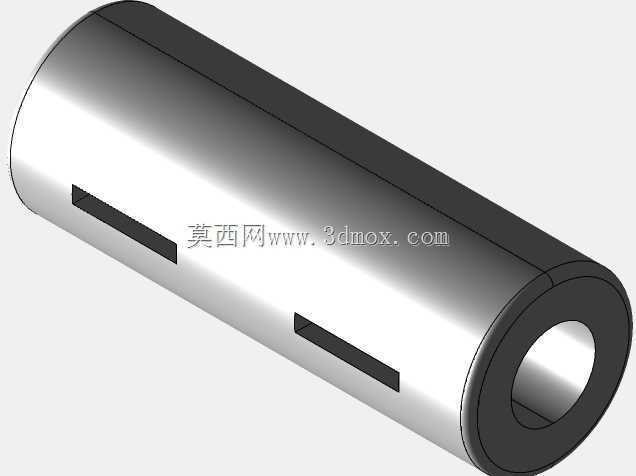

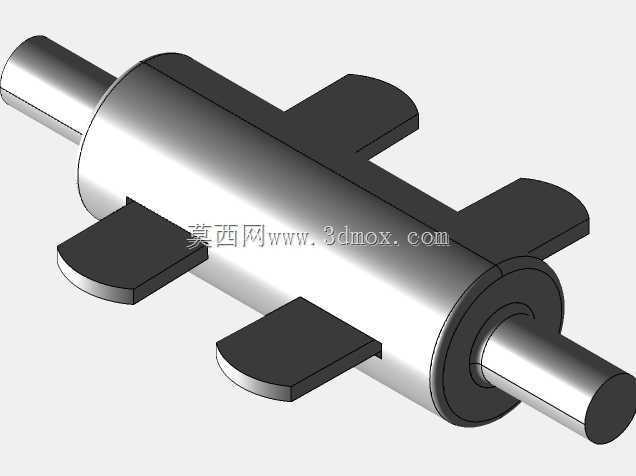

　　在电力输配系统的变压器装配环节，这类袖套棉质接头是绕组引出端与外部接线端子衔接的核心过渡部件，日常作业中常被用于油浸式电力变压器的低压侧出线位置，承担着导电连接、绝缘密封以及应力缓冲的多重作用。不同于常规硬连接铜排结构，该接头采用带侧翼的圆柱主体结构，中间段为等径圆柱腔体，两端伸出的同轴圆柱段为插接配合端，可直接套入绕组引出的导电杆与外部接线柱，配合棉质填充层实现接触间隙的填充，避免大电流工况下出现接触不良引发的局部过热问题。从结构设计逻辑来看，主体圆柱外伸的四个对称翼片并非冗余结构，实际装配时这四个翼片会嵌入变压器油箱盖的定位卡槽内，既可以限制接头整体的周向转动，也能在接线端子拧紧时提供足够的抗扭支撑，

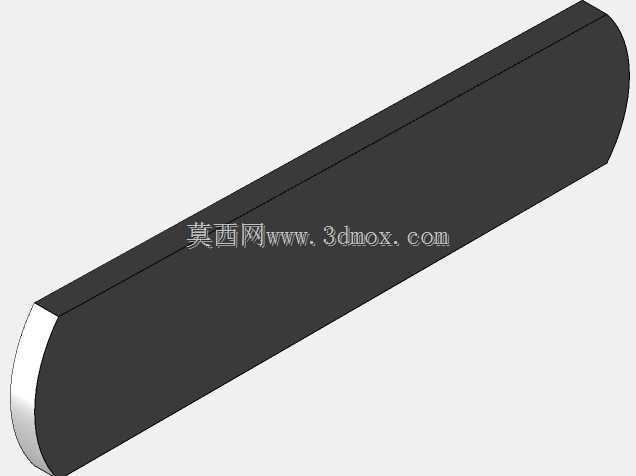

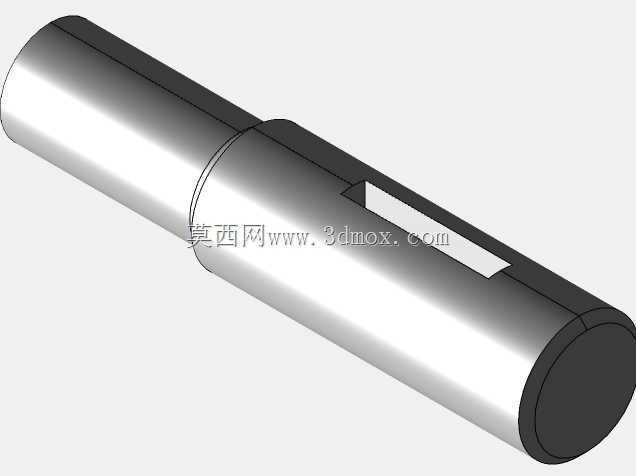

　　避免内部导电连接部位受扭转应力出现松脱。两端的插接段直径小于主体圆柱直径，形成的台阶面可作为轴向安装定位面，装配时台阶面贴合引出端的绝缘挡圈，能精准控制接头的轴向插入深度，保证内部棉质填充层的压缩量处于合理区间——压缩量过小会导致接触电阻超标，压缩量过大则会挤破棉质绝缘层引发内部放电隐患。实际选型应用时，需要重点关注接头的主体外径、两端插接段的长度与直径，以及侧翼的外伸宽度尺寸，这些参数直接决定了该接头能否适配对应容量等级变压器的出线座安装空间。主体圆柱的长度需要匹配油箱盖出线孔的深度，保证安装后接头不会突出油箱盖平面过多，影响后续接线防护罩的安装；侧翼的厚度与外伸尺寸要和出线座的定位槽完全契合，间隙控制在0.2mm以内，

　　既方便装配时的顺利插入，也能避免运行过程中接头受电动力影响出现窜动。不同于纯金属硬接头，该结构内部填充的棉质材料经过绝缘浸渍处理，除了填充接触间隙之外，还可以吸收变压器运行过程中接线端产生的微小振动，避免金属部件之间的硬摩擦产生金属碎屑掉入变压器油中，影响油液的绝缘性能。在三维建模过程中，需要重点保证两端插接段的同轴度公差，同轴度误差需要控制在0.05mm以内，否则装配时会出现插接卡滞，甚至顶弯内部导电杆的问题；四个侧翼的对称度也需要严格管控，若侧翼位置偏移，会导致接头无法卡入定位槽，出现装配干涉。从现场运维的角度来看，这类接头的结构设计充分考虑了变压器长期运行的可靠性，没有采用复杂的卡扣或者螺纹连接结构，整体为一体化成型结构，

　　减少了连接松动的故障点，安装时只需对准定位槽推入即可完成定位，后续接线时不需要额外对接头进行固定，大幅提升了现场装配的效率。在大电流负载工况下，接头的圆柱主体外壁与绝缘套管内壁紧密贴合，散热面积更大，能将接触部位产生的热量快速传导到周围的绝缘件与变压器油中，避免局部温升过高加速绝缘老化。设计时还特意将侧翼的边缘做了圆角处理，避免装配过程中锋利的边角割伤接线人员的防护手套，也防止刮损出线座的橡胶密封件，保证油箱整体的密封性能，杜绝变压器油渗漏的隐患。对于结构设计人员而言，这类接头的建模不需要复杂的曲面特征，重点在于各个配合尺寸的公差匹配，需要结合变压器出线端的实际安装边界反复调整各段尺寸，保证在不同温度工况下，金属部件的热胀冷缩不会导致配合过松或者过紧，确保全生命周期内的连接可靠性。
