涡轮喷气发动机结构三维数模设计

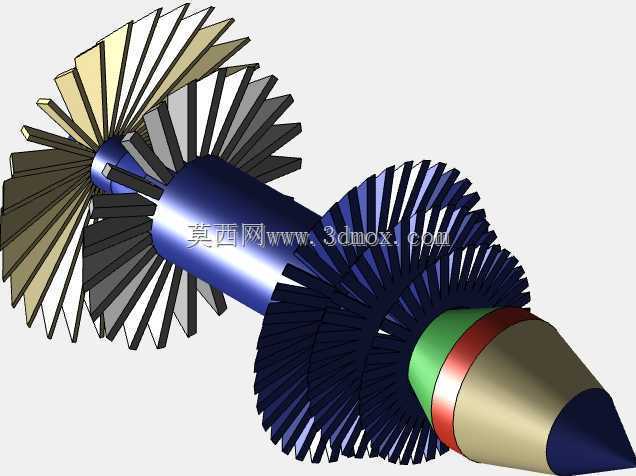

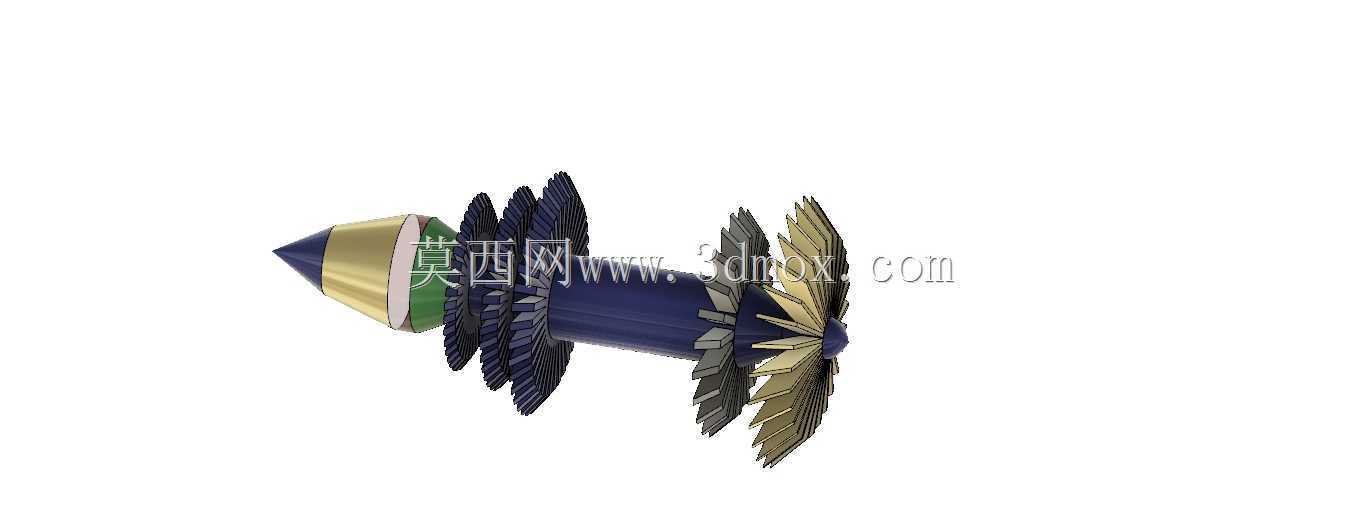

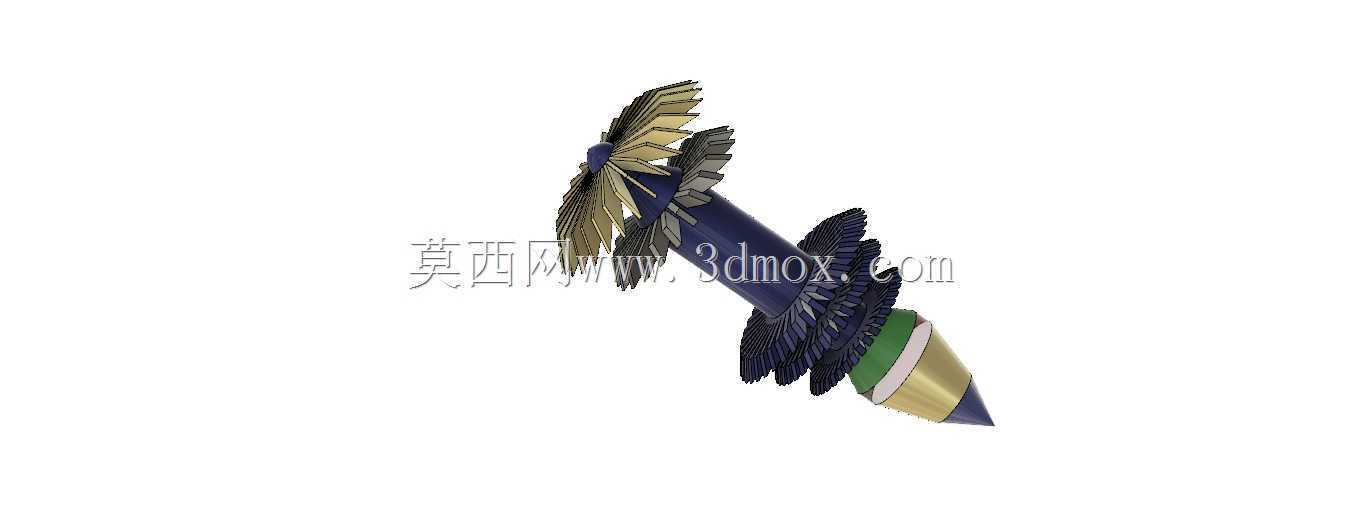

　　在航空动力装备的结构设计工作中，涡轮喷气发动机的三维建模是航空动力系统研发环节里的核心基础工作，这类动力装置主要应用于高速飞行器的动力输出场景，依靠排气喷嘴喷射高能气流形成的反作用力为飞行器提供全部飞行动力，是超音速飞行器领域应用极为广泛的动力形式。做这类结构的三维建模时，首先要理清各核心部件的装配逻辑与功能边界，从进气端到排气端的流道连续性是建模过程中需要优先把控的要点，不能出现流道截面突变导致的气流阻滞问题。从结构组成来看，该模型完整还原了多级压气机叶片、燃烧室段、涡轮做功段以及尾喷管的核心结构，压气机端的叶片采用了扭转变截面设计，不同层级的叶片安装角存在梯度变化，这一设计是为了匹配进气过程中气流速度逐级变化的特性，

　　保证进气压缩过程的效率，避免气流在叶片表面发生分离失速。燃烧室段采用了环形腔体结构，腔体壁厚按照高温工况下的热变形余量做了均匀化处理，建模时预留了燃油喷嘴与点火构件的安装接口，接口位置的同轴度公差在建模阶段就做了基准约束，避免后续装配出现干涉问题。涡轮段的叶片与压气机叶片结构存在明显差异，涡轮叶片需要承受燃烧室排出的高温燃气冲击，因此叶片的叶型厚度更大，叶根位置采用了枞树型榫头结构，和涡轮盘的安装槽做了精准的配合约束，保证高速旋转工况下的连接可靠性。尾喷管段采用了收敛型流道设计，喷口位置做了圆弧过渡处理，减少排气过程中的气流紊流，提升推力输出的稳定性。在建模的尺寸把控上，整体结构的长径比按照实际航空发动机的常规比例做了还原，

　　各转子部件的回转中心统一在同一轴线上，同轴度基准贯穿整个转子系统，避免高速旋转时出现不平衡量过大的问题。安装边界方面，模型预留了发动机吊点的安装接口位置，接口的安装平面做了平面度约束，吊点位置的分布匹配飞行器机身的发动机舱安装点位，保证后续整机装配时的对接精度。建模过程中对各部件的装配间隙做了合理设置，转子部件和静子部件之间预留了足够的热膨胀间隙，避免高温工况下转子和静子发生碰磨故障。叶片部分的建模采用了曲面放样的方式构建叶型，保证叶型表面的光顺度，减少气流流动过程中的阻力损失，每一级叶片的数量按照压比需求做了匹配，压气机端的叶片数量逐级减少，涡轮端的叶片数量和做功需求匹配，保证燃气能量的高效转化。对于结构设计从业者来说，

　　这类模型可以作为航空动力结构学习的参考样例，通过拆解各部件的装配关系，理解涡轮喷气发动机的工作逻辑与结构设计要点，在做相关动力装置的改型设计时，也可以参考该模型的流道设计思路与部件连接方式，减少前期方案设计的重复工作量。需要注意的是，建模时所有回转部件的质心都要落在回转轴线上，这是转子动力学设计的基本要求，否则高速旋转时会产生过大的振动，影响整个动力装置的运行稳定性，该模型在构建过程中对每一级转子盘和叶片的质心都做了校准，保证整体转子系统的动平衡特性符合设计要求。燃烧室和涡轮段的连接位置做了法兰安装结构，法兰上的连接孔采用圆周均布设计，保证连接受力的均匀性，密封面的宽度按照高温高压工况的密封要求做了设置，避免工作过程中出现燃气泄漏的问题。
