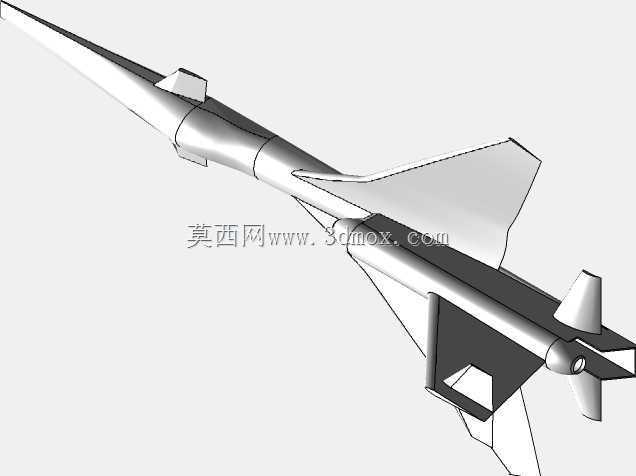

M-54飞行器气动外形CFD仿真三维数模

　　在高速飞行器研发流程中，气动外形的前期验证是决定项目推进效率的核心环节，这套M-54相关的三维数模，正是面向CFD计算场景搭建的气动验证基准模型，可直接导入流体仿真软件完成外流场计算、气动参数提取工作，无需额外进行几何清理与面域重构。从实际工程应用场景来看，这类模型主要服务于高速飞行器方案论证阶段的气动效率评估，可支撑不同飞行马赫数、不同攻角条件下的升阻特性测算、表面压力分布云图绘制、激波位置预判等工作，相比传统的缩比模型风洞试验，基于该数模开展前置仿真可大幅压缩方案迭代周期，减少前期试验投入的物料与时间成本，尤其适合在方案初期快速筛选不同气动布局的可行性。从外形设计逻辑来看，模型采用长细比较大的尖头旋成体机身，

　　可有效降低高速飞行状态下的波阻，机头段的锥度经过连续过渡设计，避免截面突变带来的气流分离；主翼采用大后掠三角翼布局，翼面与机身采用翼身融合过渡处理，减少翼身干扰阻力，同时保证高速状态下的航向稳定性；尾段设置全动式操纵面与尾喷管整流结构，可在仿真中单独设置操纵面偏转角度，测算不同舵偏下的操纵力矩系数，为飞控系统参数匹配提供基础气动数据。在数模搭建过程中，所有曲面均采用G2连续过渡处理，不存在几何尖角、重叠面、自由边等会导致CFD网格划分失败的缺陷，机身表面的所有凸起、整流结构均按照实际气动修形逻辑还原，没有多余的工艺倒角、安装孔等对气动计算无影响的细节特征，可直接导入网格划分工具生成结构化或非结构化流体网格，

　　无需进行大量的几何简化工作。从安装边界与尺寸适配角度来看，模型的坐标系原点设置在机头理论尖点位置，X轴沿机身轴线指向尾段，Y轴为航向展向，Z轴为法向，完全符合航空航天领域气动仿真的通用坐标系规范，可直接匹配仿真软件的远场边界条件设置要求；模型整体长细比控制在12左右，翼展与机身长度的比例为0.32，垂尾高度与机身直径比例为0.75，所有外形参数均参考高速飞行器的常规设计区间设置，可作为同类型飞行器气动设计的基准参考模型，也可在此基础上修改机翼后掠角、机身长细比、尾翼位置等参数，快速生成不同方案的气动外形用于对比仿真。在实际使用过程中，工程人员可基于该数模开展多工况的气动仿真计算，提取不同马赫数下的升力系数、阻力系数、

　　俯仰力矩系数等关键气动参数，判断布局方案是否满足设计指标，也可通过表面流线仿真结果，识别气流分离区域、激波干扰位置，针对性对外形进行修形优化，比如调整机翼前缘后掠角、优化机身尾段收缩比、调整操纵面的转轴位置等，所有修改均可在原始数模基础上通过参数调整快速实现，无需重新搭建整体几何框架。需要注意的是，该数模为纯气动外形模型，未包含内部结构、机载设备、起落架等细节，仅适用于外流场气动仿真场景，不能直接用于结构强度校核、生产加工等后续环节，若需开展多学科耦合仿真，可在此数模基础上补充内部结构域、热防护层等相关几何特征，即可快速搭建多物理场耦合仿真的几何模型。
