无人机载双光热成像传感装置结构设计

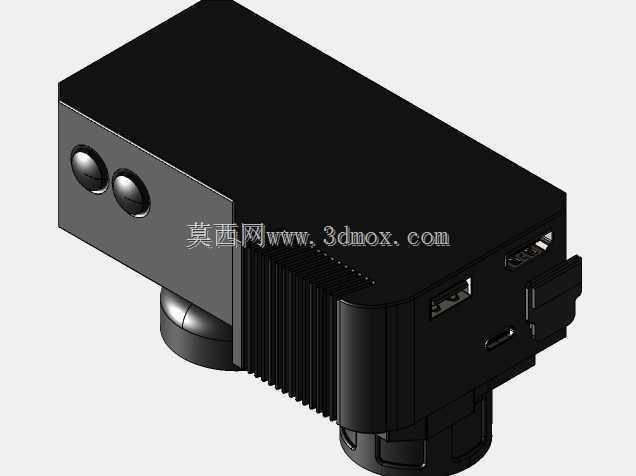

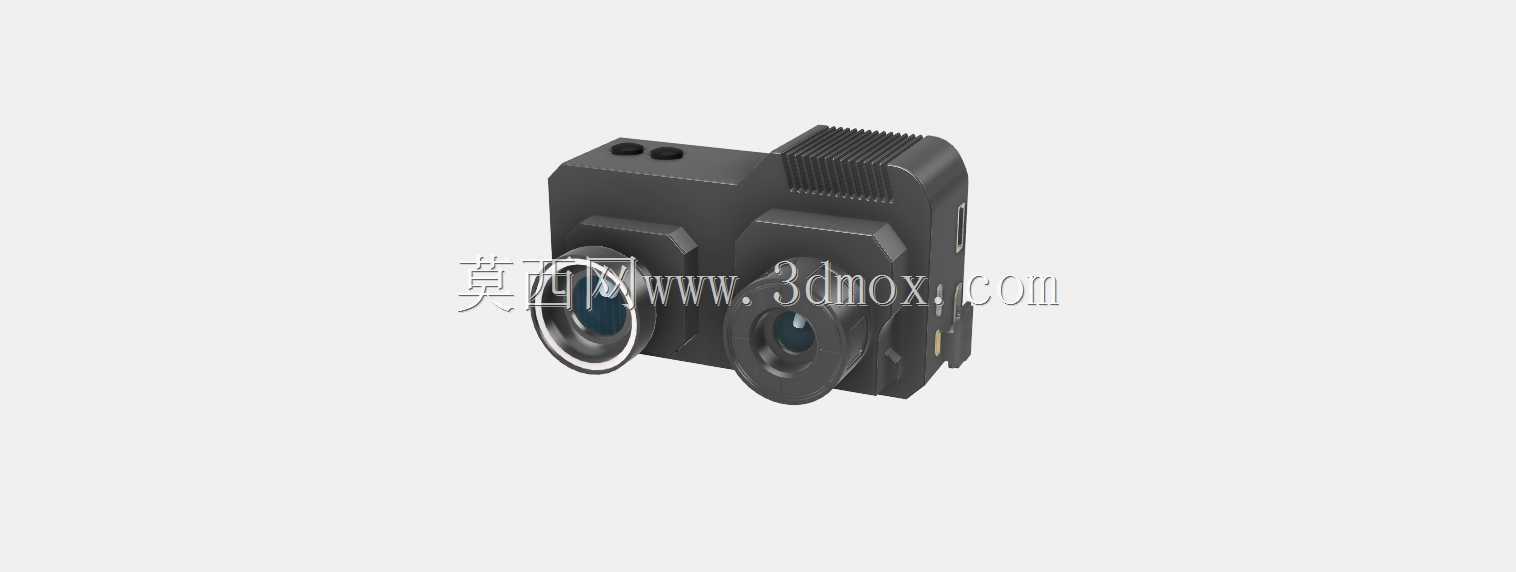

　　两个镜头的光轴平行度在结构设计时做了限位校准，安装座采用一体化铣削的铝合金基座，两个镜头的安装孔位同轴度公差控制在0.02mm以内，避免飞行过程中振动导致的光轴偏移，保证后期画面融合的精度。设备顶部设计了密集的散热鳍片，这部分结构是针对机载嵌入式处理板的持续发热问题做的优化——因为无人机升空后，高空环境下空气对流强度随飞行速度变化，被动散热鳍片顺着飞行方向布置，飞行时的迎面气流可以直接穿过鳍片间隙带走热量，不需要额外加装散热风扇，既降低了整机重量，也避免了风扇振动对成像画质的干扰。设备侧面预留了标准的机载通讯接口与安装定位孔，安装边界完全适配主流无人机的快拆载荷挂架，整体外形做了圆角过渡处理，减少飞行过程中的风阻，在低空无人机作业的载荷选型环节，机载光电传感设备的结构适配性直接决定了作业效率与数据采集精度，这款双光集成的传感装置，是专门针对小型多旋翼、固定翼无人机挂载场景开发的一体化探测单元，从结构设计之初就围绕机载场景的严苛约束做了全维度优化。先从实际作业场景来看，这类设备目前广泛应用在电力巡线、森林防火巡检、应急搜救、工业设施测温等领域，作业时需要同时获取可见光画面与红外热辐射数据，避免单一传感器在浓烟、弱光、植被遮挡场景下的探测盲区，这就要求设备本身在有限的载荷重量限制下，完成两套光学系统的同轴校准、电路集成与散热设计。从功能特性上拆解，设备集成了可见光成像模组与红外热成像模组两个独立的光学通道，

　　外壳采用高强度工程塑料与铝合金基座结合的结构，铝合金基座承担主要的结构强度与散热功能，工程塑料外壳做密封处理，满足小雨天气下的作业防护要求，整机重量控制在小型无人机的载荷冗余范围内，不会过度消耗无人机的续航能力。从设计思路来看，这款设备没有采用两个独立相机拼接的方案，而是将两套光学系统、图像处理板、供电模块全部集成在同一个紧凑壳体内，省去了外部连接的线束与固定支架，整体体积比同参数的拼接式载荷缩小近40%，外壳上的按键与接口都做了下沉式设计，避免飞行过程中气流吹动导致的误触，也减少了突出结构带来的风阻增量。在安装适配性上，设备底部的安装孔位采用标准的航模载荷孔距，不需要额外定制转接板就可以直接固定在多数行业级无人机的云台上，

　　云台转动时的重心经过配平设计，整个设备的重心落在云台转动轴的中心线上，避免云台增稳时出现额外的扭矩负载，保证飞行过程中画面的稳定性。设备前端的两个镜头外圈都设计了遮光罩结构，减少逆光作业时的眩光干扰，镜头保护镜片采用镀增透膜的钢化玻璃，既保证透光率，也能抵御飞行过程中遇到的浮尘、细树枝的刮擦。电路部分的结构布局上，将发热量大的处理芯片直接贴合在铝合金基座上，通过基座与顶部的散热鳍片将热量导出，避免热量在壳体内积聚导致红外探测器的温漂问题——红外探测器对温度变化极其敏感，稳定的工作温度是保证测温精度的核心前提，这种结构设计可以让设备在持续作业时，壳体内的温度波动控制在极小范围内，不需要频繁做温度校准就能保证测温数据的准确性。

　　设备侧面的状态指示灯做了柔光处理，夜间作业时不会因为灯光过亮在可见光画面上形成鬼影，也能让地面操作人员清晰看到设备的工作状态。从实际使用的结构可靠性来看，整个壳体的拼接处都设计了密封胶条，接口处采用防水航空插头，能够适应野外作业时遇到的扬尘、短时降雨等复杂环境，外壳的棱角处都做了加厚处理，意外坠机时能够吸收部分冲击能量，保护内部的光学组件与电路板不受损坏。对于结构设计从业者来说，这类机载载荷的设计核心从来不是参数堆砌，而是在重量、体积、散热、防护、可靠性这些互相约束的条件里找到最优平衡点，每一处鳍片的厚度、每一个安装孔的位置、每一处圆角的半径，都是经过多轮场景验证后确定的，既要满足功能要求，也要适配机载场景的特殊约束，不能照搬地面设备的设计逻辑。
